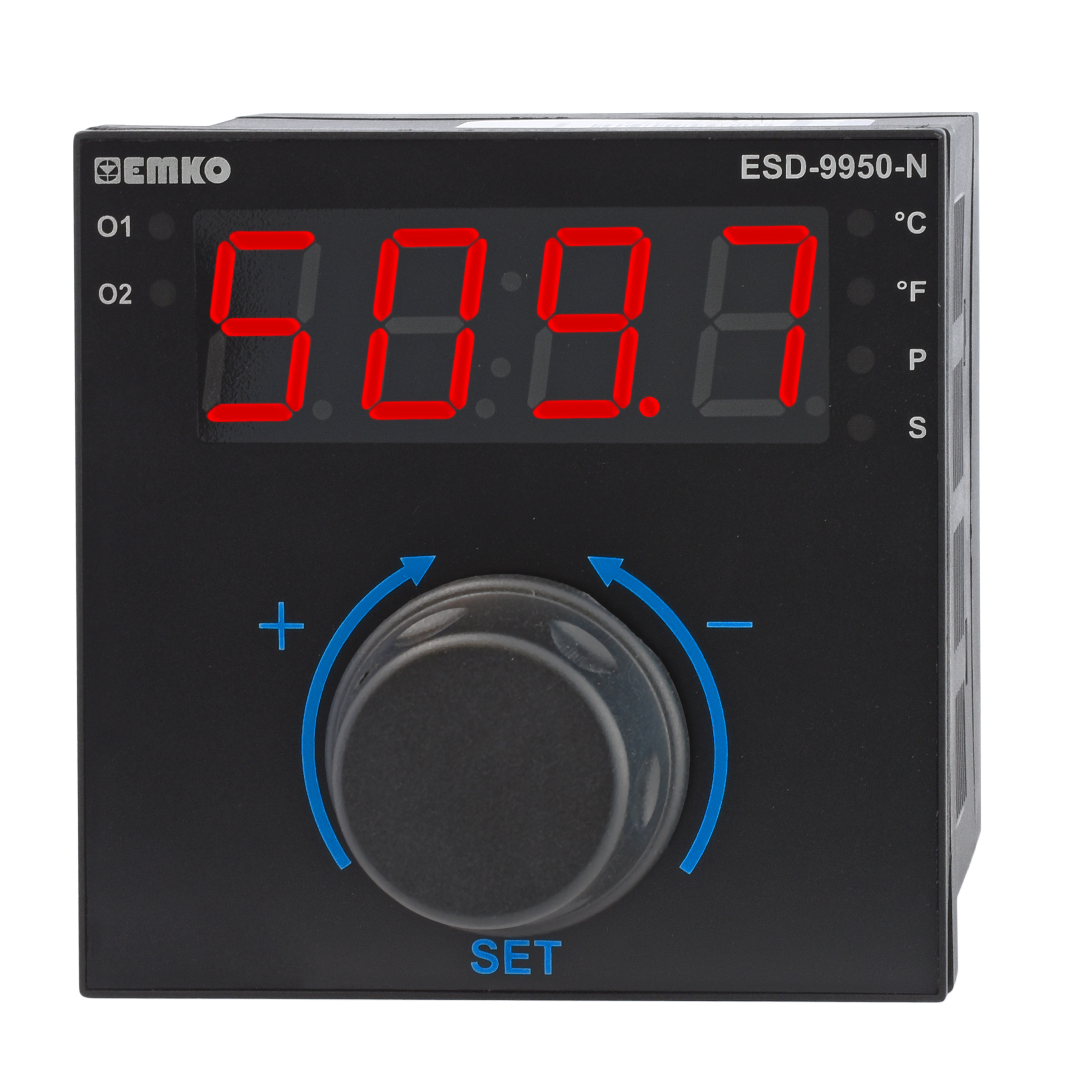

Powiększ ESD9950N regulator temperatury, uniwersalne wejście termometryczne
Wysyłka w 24h

ESD9950N

regulator temperatury, uniwersalne wejście termometryczne

Regulator temperatury z nastawą parametrów za pomocą pokrętła, cyfrowy odczyt temperatury mierzonej oraz funkcja kalibracji wskazania. Metoda regulacji jest wybierana przez użytkownika: załącz/wyłącz (ON-OFF) z regulowaną histerezą lub P.

250,00 zł 307,50 zł brutto

szt.
Instrukcja

Regulator posiada cyfrowy odczyt temperatury mierzonej oraz funkcję kalibracji. Metoda regulacji jest wybierana przez użytkownika: załącz/wyłącz (ON-OFF) z regulowaną histerezą lub P. Regulator wyposażony są w wyjście regulacyjne: przekaźnikowe i SSR (wyjście SSR pracuje równolegle z przekaźnikowym). Znajdują zastosowanie w prostych układach regulacji tj.: piece suszarnicze, cegielnie, piece piekarnicze i w przemyśle spożywczym.

  • Wejście termometryczne: Pt100, J, K, R, S
  • Rozdzielczość wskazań 1°C lub 0,1°C
  • Wyświetlacz temperatury
  • Regulacja: ON-OFF z histerezą lub P.
  • Wyjście regulacyjne: przekaźnikowe i SSR
  • Stopień ochrony obudowy IP65

Zakresy pomiarowe (do wyboru w menu regulatora):

Wejście:

Zakres wskazań:

Rozdzielczość:

czujniki rezystancyjne:

Pt100

-200,0...+ 650,0°C

0,1°C

Pt100

-199,9...+ 650,0°C

0,1°C

termopary:

J (Fe-CuNi)

-200...+900°C

1°C

J (Fe-CuNi)

-199,9...+900,0°C

0,1°C

K (NiCr-NiAl)

-200...+1300°C

1°C

K (NiCr-NiAl)

-199,9...+999,0°C

0,1°C

S (Pt10Rh-Pt)

0...+1700°C

 1°C

S (Pt10Rh-Pt)

0...+999,0°C

0,1°C

R (Pt13Rh-Pt)

0 ... + 1700 ° C

1°C

R (Pt13Rh-Pt)

0...+999,0°C

0,1°C

Wejście:

Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe)

Termopary: J, K, R, S

Dokładność pomiaru:

+/- 0,25% wielkości zakresu

kompensacja zimnych końców: automatyczna +/- 0,1°C /1°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C lub 1°C

Wyświetlacz:

LED, 4 cyfry o wysokości 16mm

Metoda regul:

ON-OFF z histerezą lub P

Wyjście regulacyjne:

przekaźnikowe pokrętne SPDT 7A 250V ~, trwałość 10 5 cykli

i półprzewodnikowe SSR max. 17 V = 10 mA

Montaż:

w otworze o treściach: 92 x 92 mm

Stopień i klasa ochrony:

IP65 / II

Separacja galwaniczna:

2kV

Zasilanie:

230V ~ +/- 15%

Pobór mocy:

maks. 4 VA

Warunki pracy:

0...50°C; 0... 90% RH (bez kondensacji)

Warunki składowania:

-40...85°C; 0...90% RH (bez kondensacji)
