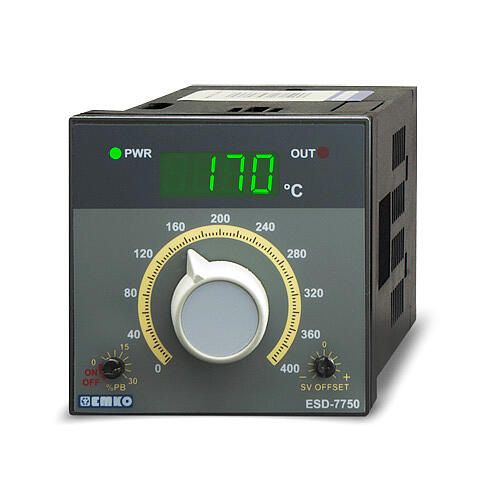

ESD7750
Seria prostych w obsłudze regulatorów temperatury z nastawą analogową (pokrętłem ze skalą). Współpracują z czujnikami rezystancyjnymi Pt100 oraz termoparami typu J, K, S i R. Wybór zakresu i typu czujnika temperatury dokonuje się przy zamówieniu, kierując się sposobem zamawiania.
Konfigurator produktu
Zasialnie
Wejście
Wyjście
260,00 zł 319,80 zł brutto
Regulatory posiadają cyfrowy odczyt temperatury mierzonej oraz funkcję kalibracji. Metoda regulacji jest wybierana przez użytkownika: załącz/wyłącz (ON-OFF) z regulowaną histerezą lub proporcjonalna. Regulatory wyposażone są w wyjście regulacyjne: przekaźnikowe i SSR (wyjście SSR pracuje równolegle z przekaźnikowym). Znajdują zastosowanie w prostych układach regulacji tj.: piece suszarnicze, cegielnie, piece piekarnicze i w przemyśle spożywczym.
- Wejście termometryczne: Pt100, J, K, R, S
- Regulacja: ON-OFF z histerezą lub proporcjonalna
- Wyjście regulacyjne: przekaźnikowe i SSR
- Stopień ochrony obudowy IP65
Zakresy czynności:
Wejście: | Zakres wskazań: | Rozdzielczość: |
czujniki rezystancyjne: | ||
Pt100 | -100,0 ... + 100,0 ° C | 0,1 ° C |
Pt100 | 0,0 ... + 200,0 ° C | 0,1 ° C |
Pt100 | 0 ... + 400 ° C | 1 ° C |
termopary: | ||
J (Fe-CuNi) | 0 ... + 400 ° C | 1 ° C |
J (Fe-CuNi) | 0 .. + 800 ° C | 1 ° C |
K (NiCr-NiAl) | 0 ... + 1200 ° C | 1 ° C |
S (Pt10Rh-Pt) | 0 .. + 1600 ° C | 1 ° C |
R (Pt13Rh-Pt) | 0 ... + 1600 ° C | 1 ° C |

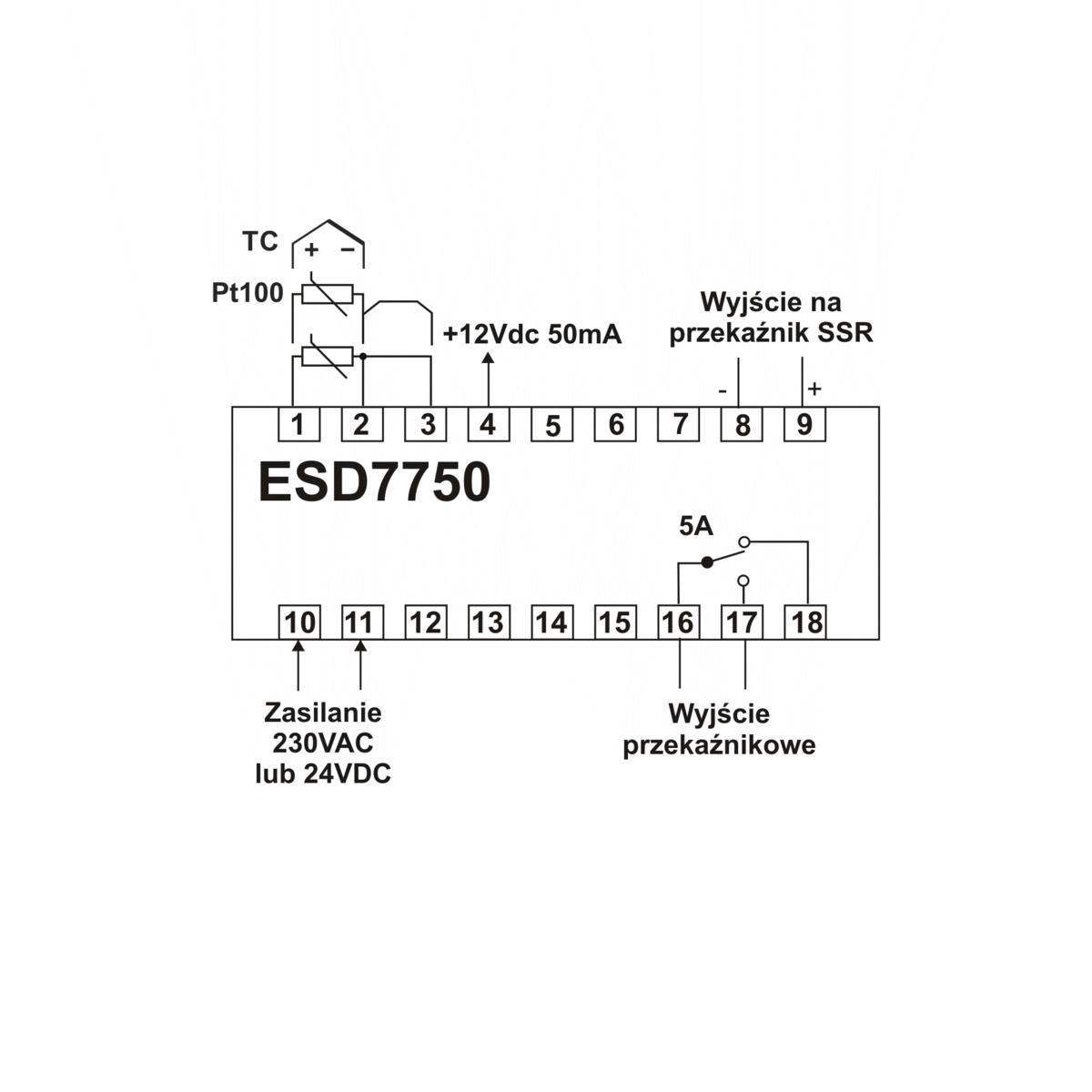

Wejście: | Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe) Termopary: J, K, R, S |
Dokładność pomiaru: | +/- 1% zakresu kompensacja zimnych końców: automatyczna +/- 0,1°C / 1°C |
Okres próbkowania: | 330 ms |
Rozdzielczość wskazań: | 0,1°C lub 1°C |
Wyświetlacz: | LED, 4 cyfry o wysokości 8mm |
Metoda regulacji: | ON-OFF z histerezą lub proporcjonalna |
Wyjście regulacyjne: | przekaźnikowe przełączne SPDT 5A 250V ~, trwałość 105 cykli i półprzewodnikowe SSR max. 18V = 50mA |
Montaż: | w otworze o wymiarach: 69 x 69 mm |
Stopień i klasa ochrony: | IP65 / II |
Separacja galwaniczna: | 2kV |
Zasilanie: | 230V ~ +/- 15% lub 24 V ~ +/- 15% |
Pobór mocy: | max. 4 VA |
Warunki pracy: | 0 ... 50 ° C; 0 ... 90% RH (bez kondensacji) |
Warunki składowania: | -40 ... 85 ° C; 0 ... 90% RH (bez kondensacji) |
