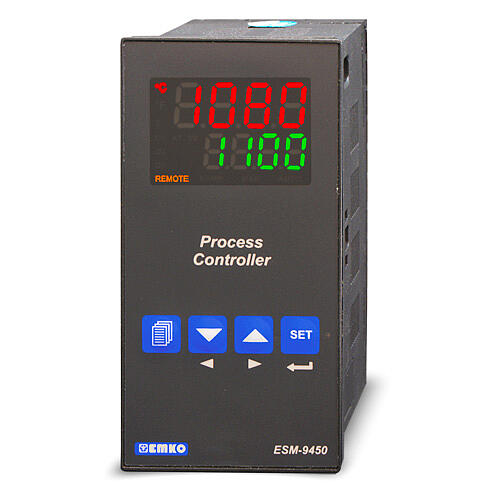

ESM9450

regulator zaawansowany

Urządzenia tej serii są przeznaczone są do regulacji w różnych procesach technologicznych. Dzięki rozbudowanym funkcjom użytkowym możliwe jest ich zastosowanie do większości zadań stabilizacji temperatury, wilgotności oraz innych wielkości fizycznych przy współpracy z sygnałami analogowymi.

Skonfiguruj produkt
Zasilenie
Komunikacja
Wyjście nr.1
Moduł nr.1
Moduł nr.2
440,00 zł netto
541,20

Podstawowe informacje:

  • Uniwersalne wejście termometryczne i analogowe
  • Regulacja: PID z autoadaptacją, ON-OFF z histerezą
  • Konstrukcja modułowa (moduły rozszerzające I/O)
  • Sterowanie zaworem
  • Drugie wejście pomiarowe
  • max. 3 wyjścia, wyjście 4...20mA/0...10V
  • RS232 (standard) lub RS485 (opcja)



Zakresy pomiarowe:

Wejście:

Zakres wskazań:

Dokładność:

czujniki rezystancyjne:

Pt100

-200...+650°C

0,25%

termopary:

K (NiCr-NiAl)

-200...+1300°C

0,25%

J (Fe-CuNi)

-200...+900°C

0,25%

E (NiCr-CuNi)

-150...+700°C

0,25%

T (Cu-CuNi)

-200...+400°C

0,25%

B (PtRh30-PtRh6)

44...+1800°C

0,25%

R (Pt13Rh-Pt)

0...+1700°C

0,25%

S (Pt10Rh-Pt)

0...+1700°C

0,25%

N (NiCrSi-NiSi)

0...+1700°C

0,25%

C (W5Re-W26Re)

0...+2300°C

0,25%

L (Fe-CuNi)

-100...+850°C

0,25%

sygnały analogowe:

0...50mV

-1999...+9999

0,25%

0...5V

-1999...+9999

0,25%

0...10V

-1999...+9999

0,25%

0...20mA

-1999...+9999

0,70%

4...20mA

-1999...+9999

0,70%

Dane techniczne

Wejście:

Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe)

Termoelementy: K, J, E, T, B, R, S, N, C, L

Analogowe: 0/4...20mA; 0...10V; 0...5V; 0...50mV

Dokładność pomiaru:

+/-0,25% zakresu dla Pt100, termoelementów i sygn. napięci.

+/-0,70% zakresu dla sygnałów analogowych prądowych

kompensacja zimnych końców: automatyczna +/-0,1°C/1°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C/1°C lub 1,0; 0,1; 0,01; 0,001 dla sygn. analogowych

Wyświetlacz:

podwójny LED, 4 cyfry o wysokości 10 i 8mm

Metoda regulacji:

PID z funkcją automatycznego doboru nastaw

ON-OFF z histerezą

Wyjście:

1 przekaźnikowe 5A 250V~, trwałość: 105 cykli

Moduły wejściowe

(Input):

EMI400: wejście logiczne

EMI410: wejście pomiarowe analogowe 0/4...20mA

EMI420: wejście transformatora CT 0..5A

EMI430: wejście pomiarowe termopar i 0...50mV

EMI440: wejście pomiarowe czujnika Pt100 2 przew.

EMI450: wejście pomiarowe analogowe 0...10V

Moduły wyjściowe

(Output):

EMO400: wyjście przekaźnikowe 3A 250V~, 105 cykli

EMO410: wyjście półprzewodnikowe SSR 18V=, max 20mA

EMO420: wyjście tranzystorowe NPN 18V=, max 40mA

EMO430: wyjście analogowe 0/4...20mA; 0...10V

Interfejs do komunikacji:

RS-232 (standard) lub RS-485 (opcja), ModBus-RTU

Montaż:

w otworze o wymiarach: 46 x 92mm

Stopień i klasa ochrony:

IP65/ II, separacja galwaniczna 2kV

Zasilanie:

100...240V~ +/-15% lub 24V=/~ +/-15% max. 6VA

Warunki pracy:

0...50°C; 0...90%RH (bez kondensacji)

Pliki do pobrania

Instrukcja pdf Pobierz plik
Karta katalogowa pdf Pobierz plik
Dodatkowe oprogramowanie ESM-9450-32.exe Pobierz plik

Gwarancja

Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
