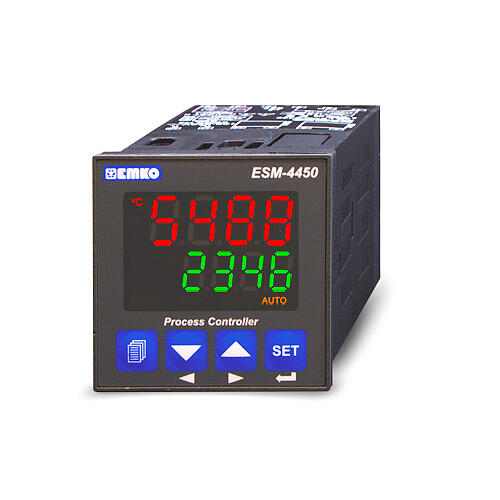

ESM4450
regulator zaawansowany
Urządzenia tej serii są przeznaczone są do regulacji w różnych procesach technologicznych. Dzięki rozbudowanym funkcjom użytkowym możliwe jest ich zastosowanie do większości zadań stabilizacji temperatury, wilgotności oraz innych wielkości fizycznych przy współpracy z sygnałami analogowymi.

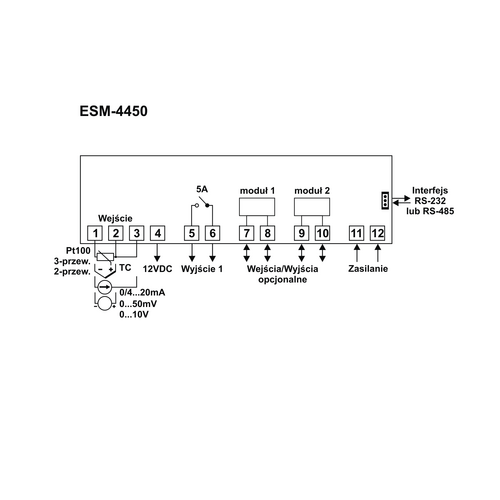

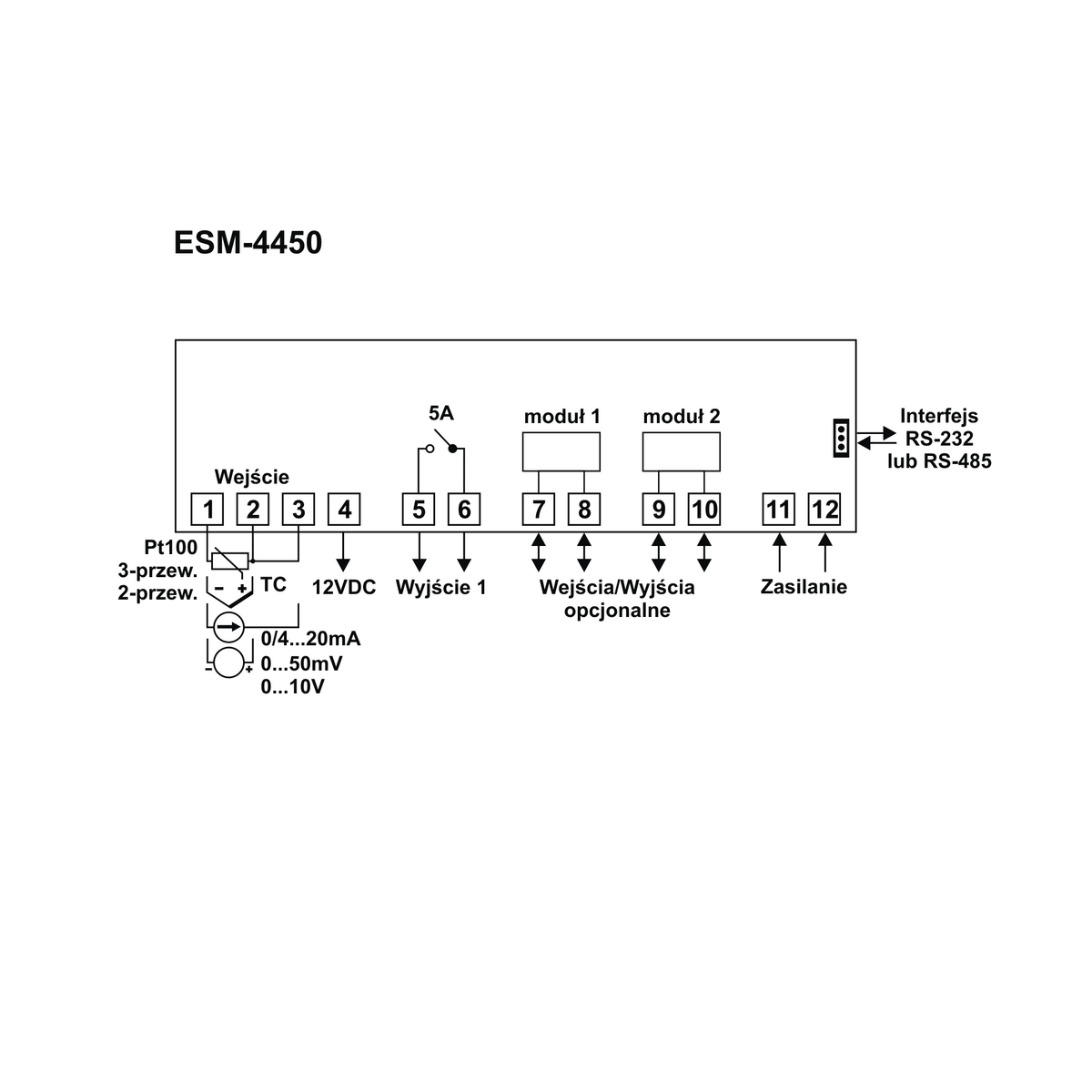

Zasilenie
Komunikacja
Wyjście nr.1
Moduł nr.1
Moduł nr.2
- Wysyłka od 1 do 2 dni
- Kod produktu: 0528
- Zamów telefonicznie 15 687 49 91
- Dostawa do paczkomatu
Podstawowe informacje:
- Uniwersalne wejście termometryczne i analogowe
- Regulacja: PID z autoadaptacją, ON-OFF z histerezą
- Konstrukcja modułowa (moduły rozszerzające I/O)
- Sterowanie zaworem
- Drugie wejście pomiarowe
- max. 3 wyjścia, wyjście 4...20mA/0...10V
- RS232 (standard) lub RS485 (opcja)
Zakresy pomiarowe:
Wejście: | Zakres wskazań: | Dokładność: |
czujniki rezystancyjne: | ||
Pt100 | -200...+650°C | 0,25% |
termopary: | ||
K (NiCr-NiAl) | -200...+1300°C | 0,25% |
J (Fe-CuNi) | -200...+900°C | 0,25% |
E (NiCr-CuNi) | -150...+700°C | 0,25% |
T (Cu-CuNi) | -200...+400°C | 0,25% |
B (PtRh30-PtRh6) | 44...+1800°C | 0,25% |
R (Pt13Rh-Pt) | 0...+1700°C | 0,25% |
S (Pt10Rh-Pt) | 0...+1700°C | 0,25% |
N (NiCrSi-NiSi) | 0...+1700°C | 0,25% |
C (W5Re-W26Re) | 0...+2300°C | 0,25% |
L (Fe-CuNi) | -100...+850°C | 0,25% |
sygnały analogowe: | ||
0...50mV | -1999...+9999 | 0,25% |
0...5V | -1999...+9999 | 0,25% |
0...10V | -1999...+9999 | 0,25% |
0...20mA | -1999...+9999 | 0,70% |
4...20mA | -1999...+9999 | 0,70% |
Dane techniczne
Wejście: | Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe) Termoelementy: K, J, E, T, B, R, S, N, C, L Analogowe: 0/4...20mA; 0...10V; 0...5V; 0...50mV |
Dokładność pomiaru: | +/-0,25% zakresu dla Pt100, termoelementów i sygn. napięci. +/-0,70% zakresu dla sygnałów analogowych prądowych kompensacja zimnych końców: automatyczna +/-0,1°C/1°C |
Okres próbkowania: | 330 ms |
Rozdzielczość wskazań: | 0,1°C/1°C lub 1,0; 0,1; 0,01; 0,001 dla sygn. analogowych |
Wyświetlacz: | podwójny LED, 4 cyfry o wysokości 10 i 8mm |
Metoda regulacji: | PID z funkcją automatycznego doboru nastaw ON-OFF z histerezą |
Wyjście: | 1 przekaźnikowe 5A 250V~, trwałość: 105cykli |
Moduły wejściowe (Input): | EMI400: wejście logiczne EMI410: wejście pomiarowe analogowe 0/4...20mA EMI420: wejście transformatora CT 0..5A EMI430: wejście pomiarowe termopar i 0...50mV EMI440: wejście pomiarowe czujnika Pt100 2 żył. EMI450: wejście pomiarowe analogowe 0...10V |
Moduły wyjściowe (Output): | EMO400: wyjście przekaźnikowe 3A 250V~, 105 cykli EMO410: wyjście półprzewodnikowe SSR 18V=, max 20mA EMO420: wyjście tranzystorowe NPN 18V=, max 40mA EMO430: wyjście analogowe 0/4...20mA; 0...10V |
Interfejs do komunikacji: | RS-232 (standard) lub RS-485 (opcja), ModBus-RTU |
Montaż: | w otworze o wymiarach: 46 x 46mm |
Stopień i klasa ochrony: | IP65/ II, separacja galwaniczna 2kV |
Zasilanie: | 100...240V~ +/-15% lub 24V=/~ +/-15% max. 6VA |
Warunki pracy: | 0...50°C; 0...90%RH (bez kondensacji) |
Pliki do pobrania
Instrukcja | Pobierz plik | |
Karta katalogowa | Pobierz plik | |
Oprogramowanie | exe | Pobierz plik |
Gwarancja
Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
