LA-1012

Lokalizator trasy kabli i przewodów. Wykrywa przewody i rury w budynkach oraz gruncie, wyszukuje przerwy zwarcia.

633,33 zł netto
779,00

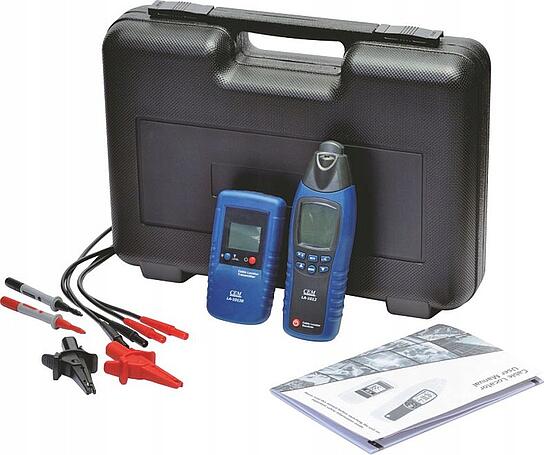

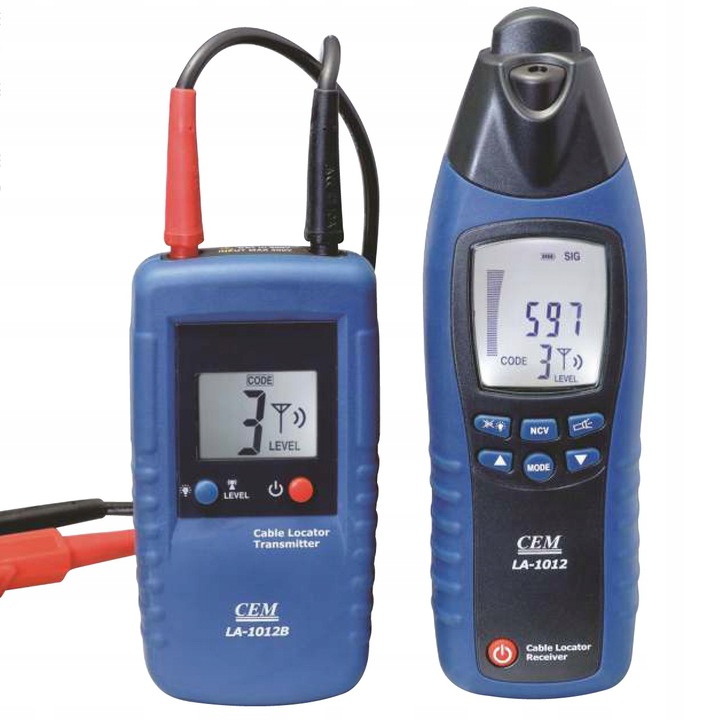

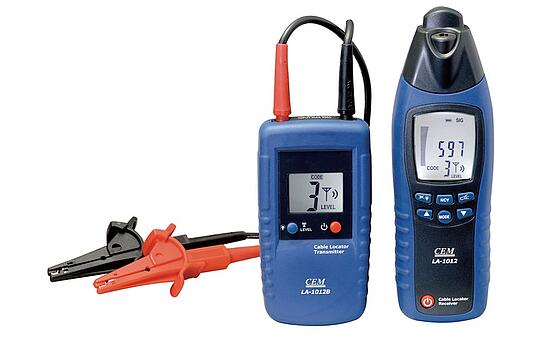

Lokalizator LA-1012 służy do wykrywania przewodów i metalowych rur. Wykrywa przewody elektryczne w ścianach, zwarcia oraz przerwy w instalacji. Przyrząd umożliwia śledzenie instalacji elektrycznej podtynkowej jak również jej trasy w ziemi niezależnie od tego czy obwód znajduje się pod napięciem czy tez nie. Umożliwia wykrycie przerw i zwarć w elektrycznych obwodach ogrzewania podłogowego oraz poszukiwanie metalowych rur instalacji CO i wodociągowych.  Zestaw lokalizujący składa się z dwóch przyrządów: nadajnika i lokalizatora. Nadajnik wytwarza sygnał 125kHz doprowadzany do poszukiwanego kabla/rury, dookoła śledzonego kabla powstaje pole magnetyczne, które po dotarciu do odbiornika jest przetwarzane na wynik  wyświetlany w postaci cyfrowej i baragrafu na wyświetlaczu LCD. Gdy lokalizuje się przerwę w linii używając do tego celu jednego nadajnika dołączonego do jednego końca tej linii, to w pewnych warunkach miejsce przerwania może być trudne do dokładnego zlokalizowania, ze względu na zakłócenia pola. Można tego uniknąć używając dwóch nadajników dołączonych po obu końcach testowanej linii. W takim przypadku każdy z nadajników ma ustawioną wartość kodu (np. 1 i 2). Warunek: testowana linia nie może być pod napięciem.<br/>Użycie drugiego nadajnika jest wymagane przy wykrywaniu błędów w podpodłogowych instalacjach centralnego ogrzewania (metoda jednobiegunowa), głębokość śledzenia do 2 m. Komplet składa się z nadajnika LA-1012B, odbiornika LA-1012, 2 przewodów pomiarowych (czarny i czerwony) zakończonych wtykami banankowymi bezpiecznymi, 2 chwytaki krokodylowe bezpieczne (czarny i czerwony), 2 sondy igłowe bezpieczne (czarno-szara i czerwono-szara), 2 baterie (zainstalowane), neseser sztywny mieszczący przyrządy i akcesoria, instrukcja obsługi. Dodatkowy nadajnik jest dostępny jako opcja.



Do urządzenia może zostać wykonane świadectwo wzorcowania więcej informacji znajdą Państwo w artykule

Jeśli nie wiedzą Państwo jakie urządzenie wybrać, zapraszamy do przeczytania artykułu.



Dane techniczne

Funkcje lokalizatora
- wykrywanie przerw i zwarć przewodów
- wyszukiwanie przewodów w ścianach
- śledzenie trasy kabli w gruncie
- wykrywanie bezpieczników i im przyporządkowanych obwodów elektrycznych
- wykrywanie przerw i zwarć w obwodach ogrzewania podłogowego
- lokalizacja rur wodociągowych i CO
- lokalizowanie przerw, zwarć, przewodów pod napięciem
- tryb NCV - wykrywanie napięcia przemiennego metodą bezkontaktową (w tym trybie jest  wykorzystywany tylko odbiornik)
- automatyczna i ręczna regulacja czułości lokalizowania
- automatyczne wyłączenie zasilania
- podświetlenie ekranu w nadajniku jak i odbiorniku
Nadajnik LA-1012B
• Częstotliwość sygnału wyjściowego: 125 kHz
• Wykrywanie zewnętrznego napięcia
- Zakres napięcia: od 12 do 400 V d.c./a.c.
- Zakres częstotliwości: od 0 do 60 Hz
- Podzakresy pomiarowe napięcie: 12/50/120/230/400 V
• Wyświetlacz: ciekłokrystaliczny z podświetleniem
• Bezpieczeństwo: EN 61010-1
• Kategoria przepięciowa: III, 300 V
• Stopień zanieczyszczenia izolacji: 2
• Automatyczne wyłączanie zasilania: po ok. 1 godzinie braku aktywności operatora
• Zasilanie: 9 V, bateria 6F22
• Pobór prądu zasilania: 18 mA maks.
• Bezpiecznik: F0,5 A 500 V, 6,3 x 32 mm
• Zakres temperatur pracy: od 0 do 40°C (bez kondensacji)
• Zakres temperatur składowania: od -20 do 60°C (bez kondensacji)
• Wymiary: 130x69x32 [mm]
• Masa: ok. 139 g
Odbiornik LA-1012
• Głębokość śledzenia: zależy od materiału oraz typu aplikacji
- w trybie lokalizatora kabli:
ok. 0 - 2 m (metoda jednobiegunowa)
ok. 0 - 0,5 m (metoda dwubiegunowa)
- wykrywanie napięcia:
ok. 0 - 0,4 m
• Wyświetlacz: ciekłokrystaliczny, z baragrafem i symbolami funkcji; z podświetleniem
• Zasilanie: 9 V, bateria 6F22
• Pobór prądu zasilania:
- ok. 23 mA (bez włączonego podświetlenia lub latarki)
- ok. 35 mA (z włączonym podświetleniem)
- maks. 40 mA (przy włączonym podświetleniu i latarce)
• Automatyczne wyłączanie zasilania: po ok. 5 minutach braku aktywności operatora
• Zakres temperatur pracy: od 0 do 40°C (bez kondensacji)
• Zakres temperatur składowania: od -20 do 60°C (bez kondensacji)
• Wymiary: 192 x 61 x 37 [mm]
• Masa: 180 g

Pliki do pobrania

Instrukcja pdf Pobierz plik
Karta katalogowa pdf Pobierz plik

Gwarancja

Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
