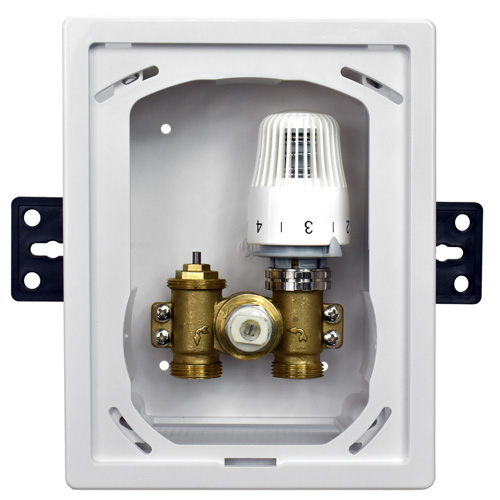

RTL-4 kasetowy ogranicznik temperatury 3/4"

Zestaw do regulacji temperatury powrotu RTL jest regulatorem który utrzymuje zadaną temperaturę wody w instalacji ogrzewania podłogowego. Zestaw stosuję się do utrzymywania temperatury podłogi w mieszanych systemach grzewczych, ogrzewanie podłogowe/grzejnikowe.

Opis działania:
Ogranicznik temperatury jest montowany na powrocie, RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika. Temperatura wody jest przenoszona na czujnik głowicy zaworu, jeśli temperatura nastawiona na głowicy jest niższa od temperatury wody, regulator się zamyka.
Ogranicznik temperatury na powrocie stosuje się do ograniczenia temperatury wody w systemach ogrzewczych łączących ogrzewanie podłogowe i grzejnikowe. W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej, niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika. RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczających 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej. RTL kasetowy można wyposażyć w siłownik sterowany termostatem zainstalowany na głowicy M30x1,5, siłownik podpięty do regulatora temperatury uruchomi ogrzewanie podłogowe np. łazience w ściśle określonych temperaturach, siłownik można zamienić na głowicę termostatyczną z zewnętrzną kapilara.

Dane techniczne

Pliki do pobrania
