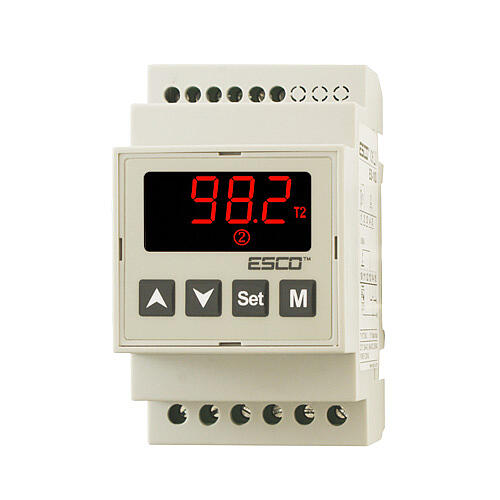

SC20D

Regulator do kolektorów słonecznych

Regulator przeznaczony jest do kontroli temperatury w instalacji kolektorów słonecznych. Urządzenie steruje [WYJ1] pompą kolektora oraz [WYJ2] dodatkowym źródłem ciepła (kocioł, grzałka). Drugie źródło jest załączane, gdy w pochmurne dni, energia z kolektorów jest niewielka i niezbędne jest podgrzanie zasobnika z innego źródła. Dodatkowe wyjście [WYJ2] może być również wykorzystane do sterowania pompą cyrkulacyjną C.W.U lub zaworem.

Skonfiguruj produkt
Zasilanie
199,00 zł netto
244,77

Podstawowe informacje o produkcie:

  • Sterowanie pompą kolektora i drugim źródłem ciepła

  • Montaż na szynie DIN

  • Sterowanie pompą C.W.U.

  • Ochrona przed zamarzaniem i przegrzaniem zasobnika

  • Pomiar i nastawa z dokładnością 0,1°C

  • Wyświetlanie T1 i T2 na przemian

  • Sygnalizator dźwiękowy

  • 2 sondy temperatury ze stali nierdzewnej w zestawie



Sposób działania:
Regulator załączy pompę kolektora dopiero po nagrzaniu się czynnika, czyli po osiągnięciu niezbędnej różnicy pomiędzy temperaturą zasobnika i kolektora [T2-T1]. Drugie wyjście w zależności od własnego systemu grzewczego kontroluje temperaturę zasobnika [T1] załącza dodatkowe urządzenia:

  • w funkcji ochrony zasobnika przed zamarzaniem regulator załączy dodatkowe źródło ciepła, gdy temperatura spadnie poniżej ustalonej np. 5°C,
  • w funkcji ochrony zasobnika przed przegrzaniem regulator wyłączy pompę kolektora i załączy pompę cyrkulacyjną lub zawór, gdy temperatura na zasobniku wzrośnie do np. 85°C,
  • w funkcji sterownia pompą C.W.U. regulator będzie załączał pompę, po nagrzaniu się wody w zasobniku do temperatury zadanej np. 40°C,
  • w funkcji dogrzewania, regulator załączy drugie źródło ciepła, gdy zasobnik nie osiągnie np. 30°C w ciągu 4 godzin.

Wartość z czujnika kolektora i zasobnika jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt. Wbudowany sygnalizator dźwiękowy sygnalizuje stany alarmowe. Wejście logiczne pełni funkcję wejścia alarmowego np. sygnalizuje awarię układu po zadziałaniu ogranicznika temperatury STB. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem.



Jeśli nie wiedzą Państwo jaki sterownik wybrać zapraszamy do przeczytania artykułu.



Dane techniczne

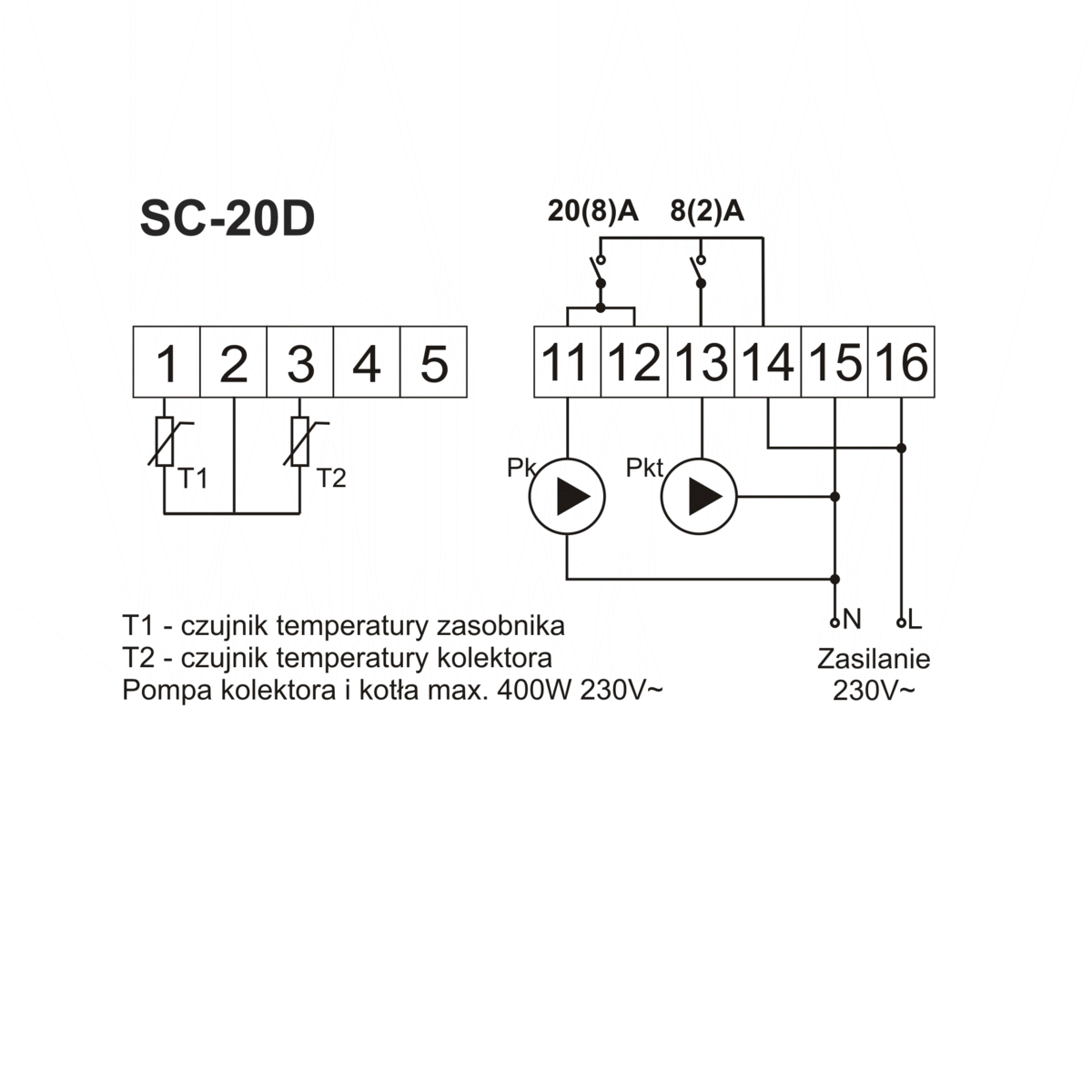

wejścia

czujnik zasobnika (T1):

czujnik kolektora (T2):

logiczne:

NTC 5kW przy 25°C B25/50=3470

NTC 5kW przy 25°C B25/50=3470

dwustanowe NO/NC (alarmowe z ogranicznika STB)

Zakres pomiarowy:

-50...+150°C

Wyjścia:

przekaźnikowe 20A 250VAC 4500W,
przekaźnikowe 8A 250VAC 1500W,

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C w całym zakresie

Rozdzielczość nastawy:

0,1°C w całym zakresie

Wyświetlacz:

LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji:

ON-OFF z histerezą

Dokładność regulacji:

ustawiana w zakresie 0,1...20,0°C

Funkcje dodatkowe:

- alarm temperatury MIN i MAX
- dźwiękowa sygnalizacja alarmu temperatury i awarii czujnika
- funkcja SMART
- odszranianie dla aplikacji chłodniczych

Montaż:

szyna DIN TH-35

Stopień i klasa ochrony:

IP65/ II

Pobór mocy:

max 3 VA

Warunki pracy:

-5...60°C; 0...85%RH (bez kondensacji)

Pliki do pobrania

Instrukcja pdf Pobierz plik
