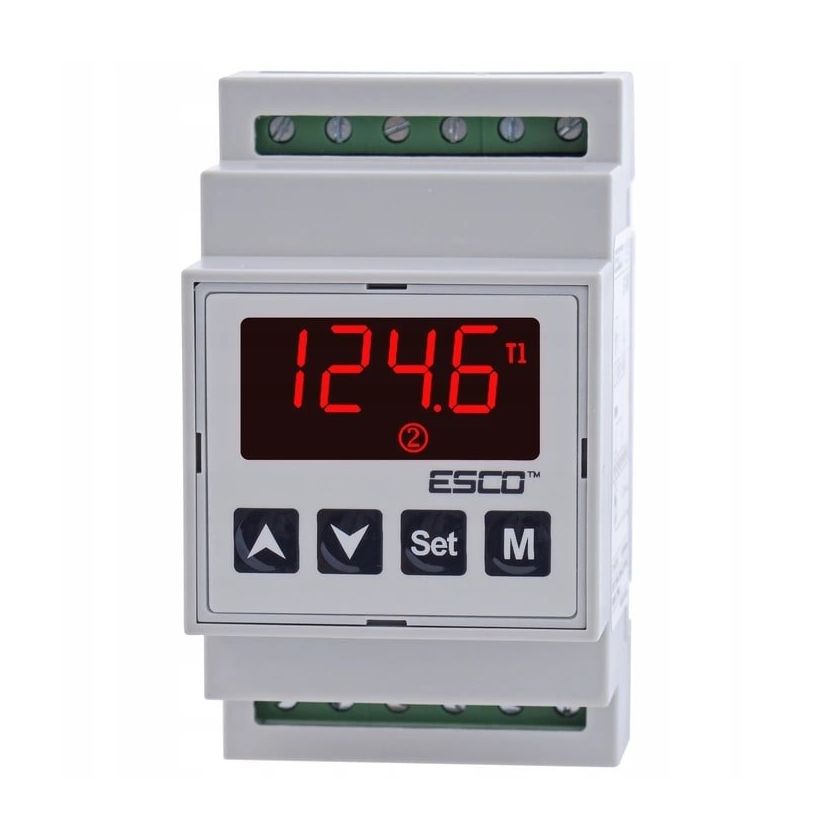

Sterownik temperatury PT10D – charakterystyka
Regulator PT10D to produkt z cyfrowym odczytem temperatury oraz funkcją kalibracji wskazań, wyposażony w wyjście regulacyjne przekaźnikowe dużej mocy 20A o maksymalnym obciążeniu rezystancyjnym 4500W. Tryb pracy – grzanie lub chłodzenie – konfigurowany przez czytelne menu. Producent zastosował metodę regulacji ON-OFF z regulowaną histerezą.
PT10D regulator temperatury – budowa
Sterowniki PT10D, dostępne w naszej ofercie, wyposażono w dwa alarmy temperatury niskiej i wysokiej. Cyfrowe wejście na czujnik temperatury odpowiada za wyzwalanie alarmu. Wyjście beznapięciowe o mocy 20A daje aż 4500W przy napięciu 230V. Na szczególną uwagę zasługuje wyświetlacz z graficznymi ikonami, który pozwala na szybkie sczytywanie danych pomiarowych. Producent przewidział montaż naścienny – w tablicy lub hermetycznej obudowie.
Funkcje dodatkowe regulatora temperatury na szynę DIN
Sterowniki temperatury PT10D zostały wyposażone w funkcję SMART, która umożliwia szybką zmianę temperatury bez konieczności wciskania przycisku SET. Tę funkcję docenią przede wszystkim osoby, które często zmieniają wartości temperatury. Aby dokonać szybkiej konfiguracji wystarczy nacisnąć strzałkę wskazującą w górę lub dół. Po dwóch sekundach dioda zgaśnie, zaś sterownik zapamięta nową nastawę.
Zastosowanie sterownika temperatury PT10D
Regulator PT10D od producenta ESCO to uniwersalny model przeznaczony do zarządzania temperaturami w systemach ogrzewania i chłodzenia. Z tego względu znajduje szerokie zastosowanie w przemyśle przetwórczym (zwłaszcza zakładach produkujących tworzywa sztuczne), przemyśle piekarniczym i cukierniczym oraz zakładach mięsnych.
Montaż regulatora temperatury PT10D i zasada działania
Sterownik PT10D powinien być montowany w miejscu, w którym nie panuje zbyt wysoka temperatura oraz wysoka wilgotność. Oprócz tego należy zadbać o odpowiednią wentylację w celu odprowadzenia nadmiaru ciepła. Producent zastrzega, że regulatory nie mogą pracować przy przewodach elektrycznych. Odradza się także stosowanie zbyt krótkich połączeń (krzyżowanie przewodów). Zaleca się zabezpieczenie źródła zasilania i wejścia czujnika przed zakłóceniami elektrycznymi.
Czujnik temperatury Pt-100 jest sprzedawany oddzielnie. Czujniki dostępne są w Akcesoriach. Różnią się wymiarami i zakresem temperatury pracy. Należy dobrać model do własnego układu.
Istnieje możliwość wykonania czujnika temperatury wg. własnych potrzeb. Szczegóły w dziale "Czujniki i Przetworniki".
Dane techniczne

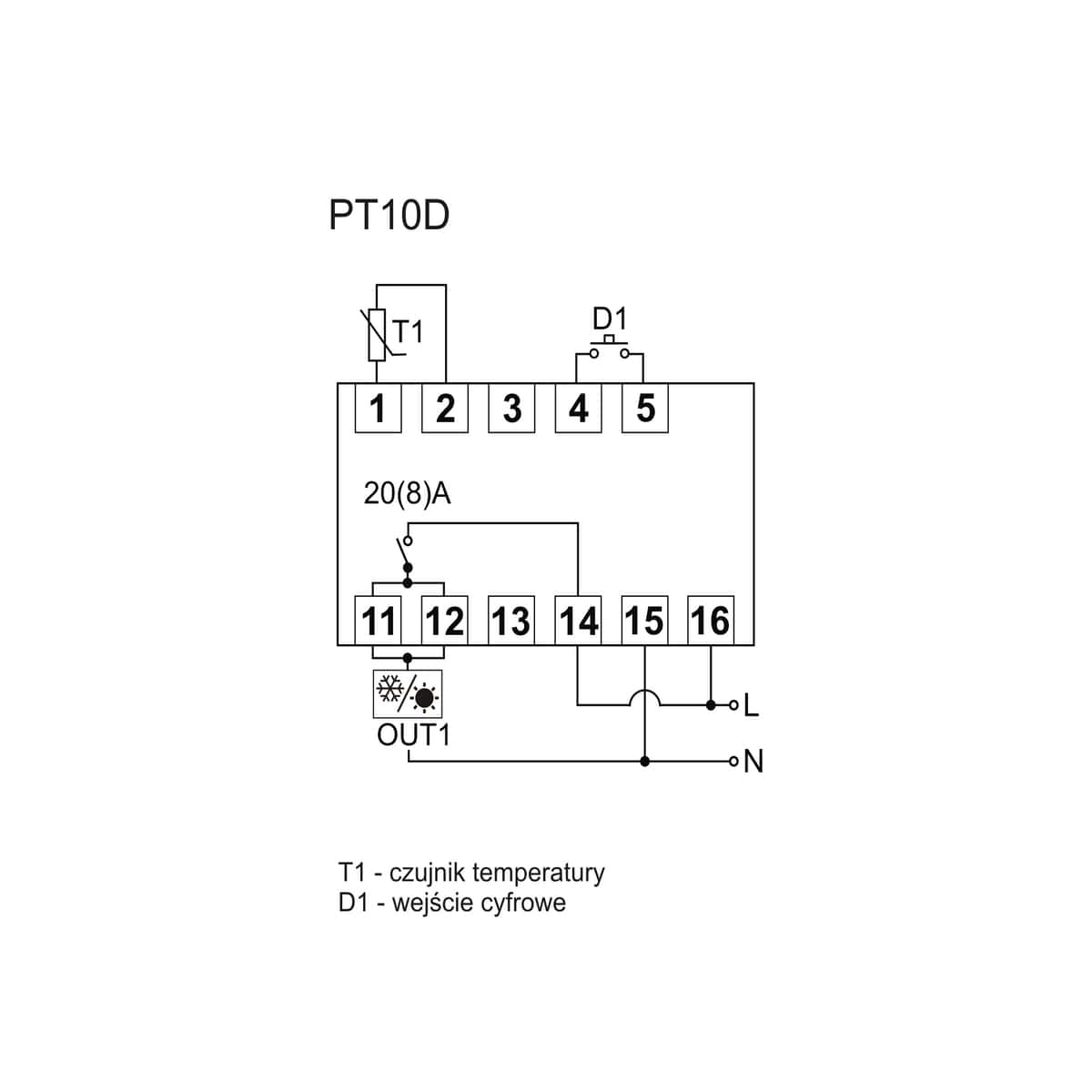

| Wejście: | czujnik temperatury Pt-100 wejście cyfrowe, alarmowe |
| Zakres pomiarowy: | -30...+370°C |
| Dokładność pomiaru: | +/-1°C |
| Okres próbkowania: | 330 ms |
| Rozdzielczość wskazań: | 0,1°C w całym zakresie |
| Rozdzielczość nastawy: | 0,1°C w całym zakresie |
| Wyświetlacz: | LED, 4 cyfry o wysokości 11mm z ikonami graficznymi |
| Metoda regulacji: | ON-OFF z histerezą |
| Dokładność regulacji: | ustawiana w zakresie 0,1...20,0°C |
| Wyjście regulacyjne: | przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli |
| Funkcje dodatkowe: | - alarm temperatury MIN i MAX |
| Montaż: | szyna DIN TH-35 |
| Stopień i klasa ochrony: | IP20/ II |
| Zasilanie: | 230VAC +/-15% lub 12VAC/DC lub 24AC/DC |
| Pobór mocy: | max 3 VA |
| Warunki pracy: | -5...60°C; 0...85%RH (bez kondensacji) |
| Warunki składowania: | -40...85°C; 0...85%RH (bez kondensacji) |
