ES30D

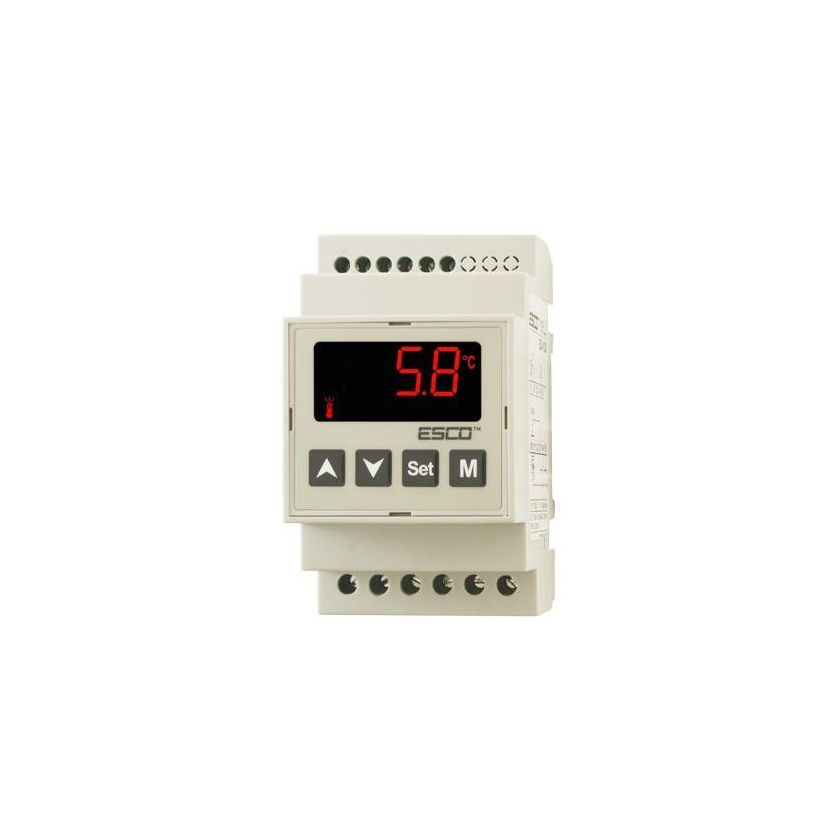

Sterownik chłodniczy ES30D - charakterystyka

Zadaniem regulatora jest utrzymanie temperatury z zadaną histerezą (ustawianą od 0,1 do 20,0 stopni Celsjusza), w systemach chłodniczych lub grzewczych.

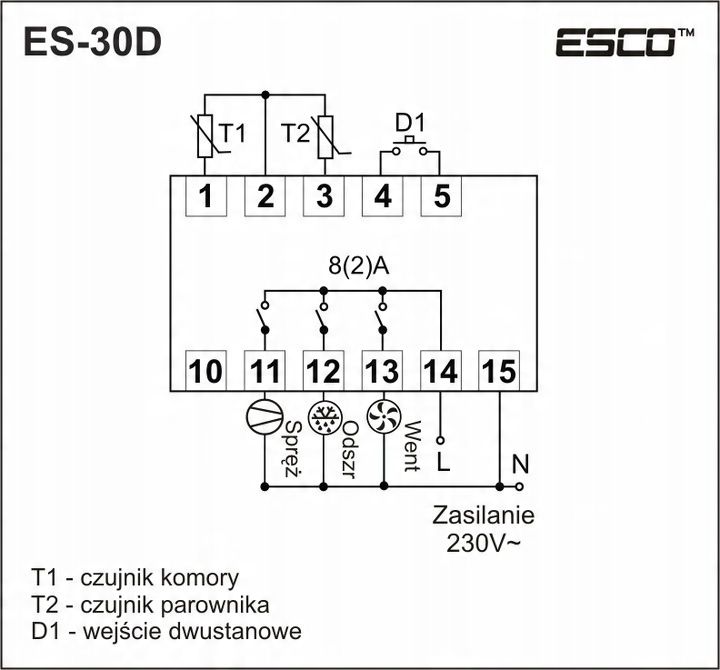

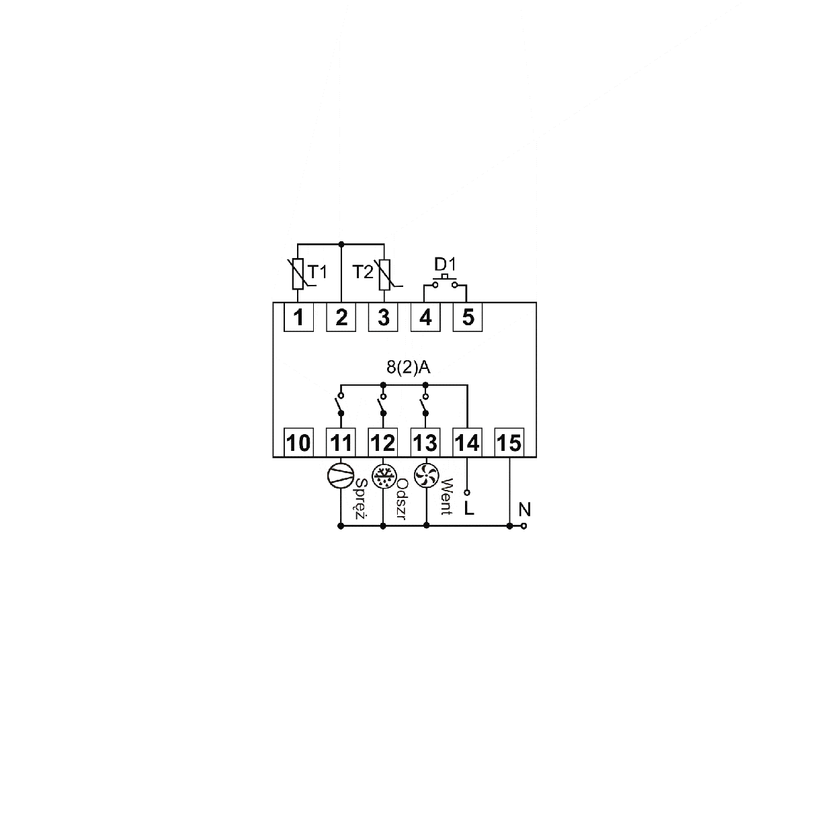

Wyjścia przekaźnikowe odpowiadają za sterowanie elementami wykończeniowymi, natomiast pomiar temperatury zachodzi przy użyciu czujnika temperatury komory. Drugi czujnik, wykorzystywany w aplikacjach chłodniczych, służy do odczytu temperatury parownika. Taka konstrukcja urządzenia pozwala na efektywną kontrolę odszraniania i pracy wentylatora parownika zależnie od wytycznych. Warto przy tym zaznaczyć, że konfiguracja jest w pełni intuicyjna i nie sprawi problemu nawet niedoświadczonemu użytkownikowi.

Sterowniki ESCO ES-30D - parametry techniczne

Produkty ESCO odznaczają się nowoczesnym designem i kompaktowymi wymiarami. Solidna obudowa charakteryzuje się dużą odpornością na czynniki zewnętrzne, posiada klasę pyło- i wodoszczelności IP65.

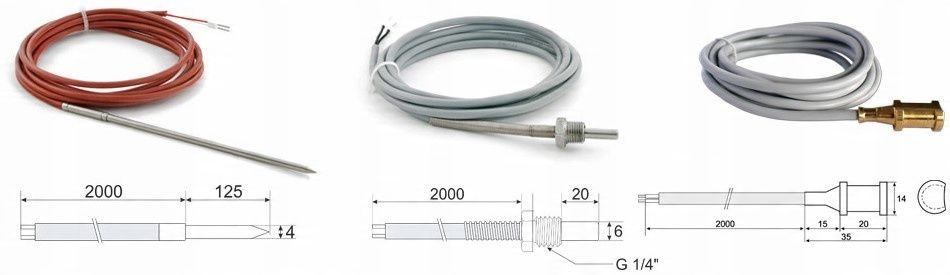

Na szczególną uwagę zasługuje czytelny wyświetlacz z graficznymi ikonami. Minimalistyczna forma urządzenia umożliwia sprawny odczyt parametrów. W zestawie znajduje się czujnik temperatury wykonany z najwyższej jakości stali nierdzewnej. Producent zadbał o zastosowanie dwóch sygnalizatorów (alarmy MAX i MIN) informujących o odchyleniach temperatury oraz uszkodzeniu czujnika.

Zakres pomiarowy oscyluje w granicach od -50 do 150 stopni Celsjusza. Sterowniki i regulatory zostały wyposażone w czytelny i funkcjonalny zegar czasu rzeczywistego. Sterowniki dostępne są w kilku wariantach zasilania. Model ES-30D występuje w wersji 230V oraz 12V i 24V.

Regulator ES30D - zalecenia instalacyjne

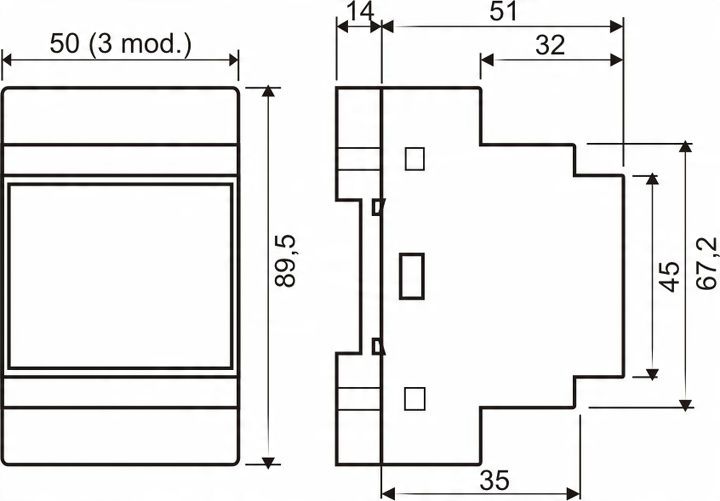

Seria mikroprocesorowych sterowników, przeznaczonych do kontroli pojedynczego urządzenia chłodniczego oraz instalacji chłodniczych, znajduje zastosowanie w zakładach przemysłowych, laboratoriach oraz innych pomieszczeniach, w których należy utrzymać zadaną temperaturę. Aby urządzenie działało z najwyższą efektywnością, należy pamiętać o prawidłowym montażu i zapewnieniu wentylacji, która odprowadzi ciepło. Miejsce instalacji nie może być narażone na skrajne temperatury, zawilgocenie i kondensację. Montaż sterowników odbywa się przy użyciu specjalnej szyny DIN TH-35 w rozdzielni elektrycznej.

1. Wyświetlacz temperatury
2. Wskaźnik jednostki temperatury
3. Wejście do menu parametrów konfiguracyjnych
4. Przycisk nastawy temperatury
5. Przycisk zmniejszający wartość
6. Przycisk zwiększający wartość
7. Sygnalizacja nastawy temperatury
8. Sygnalizacja pracy sprężarki
9. Sygnalizacja wyjścia grzania
10. Sygnalizacja procesu odszraniania
11. Sygnalizacja pracy wentylatora
12. Sygnalizacja stanów alarmowych
