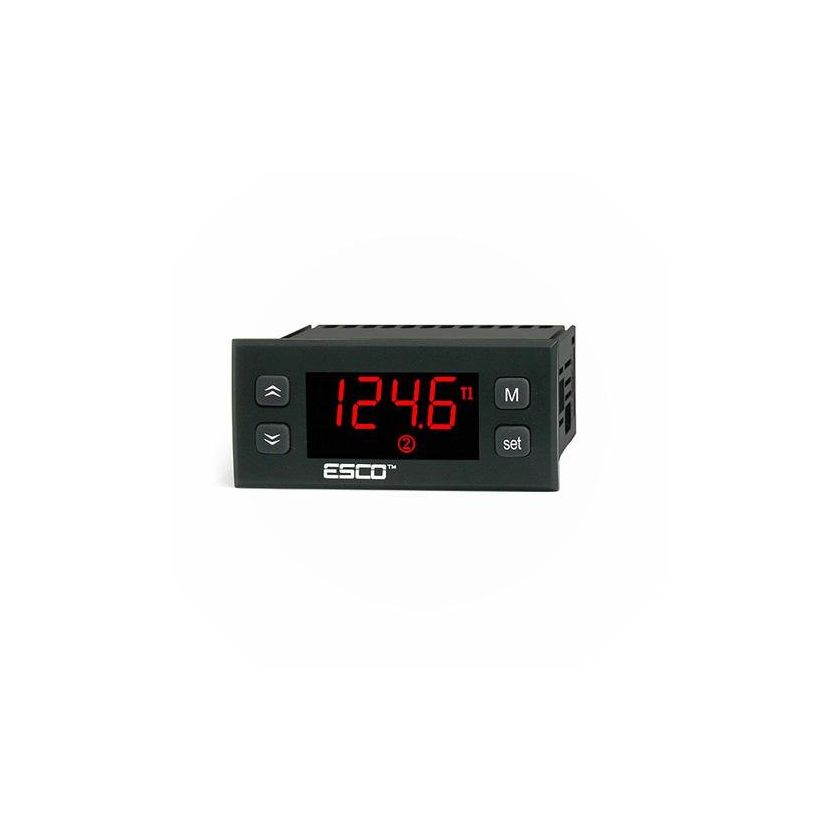

DC-20+

Dwukanałowy regulator temperatury DC20 - charakterystyka

Model DC20+ z dwoma regulatorami temperatury umieszczonymi w jednej obudowie, posiada wejście na dwa czujniki temperatury, dwa wyjścia przekaźnikowe oraz wejście cyfrowe, które wyzwala alarm. Pomiar temperatury może być wykonywany z wybranego czujnika bądź z dwóch czujników jednocześnie. Dodatkowym udogodnieniem jest możliwość wyliczenia pomiaru jako różnicy (T2-T1). Warto przy tym zaznaczyć, że regulator może sterować z utrzymaniem strefy martwej dzięki użyciu własnej regulacji dla każdego kanału.

Regulator DC20+ od ESCO - zakres zastosowań

Dwukanałowe regulatory temperatury od ESCO znajdują szerokie zastosowanie przemysłowe. Z ich pomocą można efektywnie sterować temperaturą: grzejników, pieców, kabli grzewczych, kolektorów słonecznych, bojlerów i podgrzewaczy, pomp obiegowych, inkubatorów, terrariów czy systemów przeciwoblodzeniowych. Mogą być też wykorzystane w systemach chłodzenia m.in. lodówkach, zamrażarkach, wentylatorach i schładzalnikach. Współpracują również z agregatami samochodowymi. Warto przy tym zaznaczyć, że regulator może działać zarówno w pojedynczym lub podwójnym układzie grzewczym, jak i zaawansowanej oraz rozbudowanej aplikacji.

Regulator temperatury DC20+ i jego funkcjonalność

Sterownik ESCO jest wyposażony w cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartości pomiarowe (z jednego czujnika lub obu czujników jednocześnie) są wyświetlane naprzemiennie co trzy sekundy. Użytkownik ma przy tym możliwość ustawienia pojedynczego odczytu. Istnieje też możliwość ustawienia alarmu dźwiękowego, który zasygnalizuje aktywację wyjść oraz wszelkie nieprawidłowości. Wejście cyfrowe może pełnić rolę wejścia alarmowego albo manualnego trybu zarządzania wyjściami. W przypadku awarii awarii układu następuje rozłączenie całego układu z możliwością zachowania stanu awarii aż do momentu manualnego skasowania przyciskiem.

Urządzenie ma stopień ochrony IP65, co oznacza, że jest odporne na działanie silnego strumienia wody z dowolnego kierunku.

Podstawowe informacje:

• 2 REGULATORY w jednej obudowie
• 2 wejścia pomiarowe
• 2 wyjście sterujące
• Łącz T1 i T2 na przemian
• Funkcje matematyczne (pomiar średni, różnicowy)
• Możliwość powiązania REGULATORÓW między sobą (np. WYJ1 = załączone, gdy WYJ2 = wyłączone)
• Wejście cyfrowe do pracy ręcznej lub sygn. CEMENT
• Wbudowany sygnalizator dźwiękowy (brzęczyk)

Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20.

1. Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
2. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
3. Układ sterowania kominkiem z płaszczem wodnym.
4. Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
5. Układ sterowania grzałką z alarmem zewnętrznym.
6. Układ sterowania dwoma grzałkami niezależnie.
7. Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
8. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.
