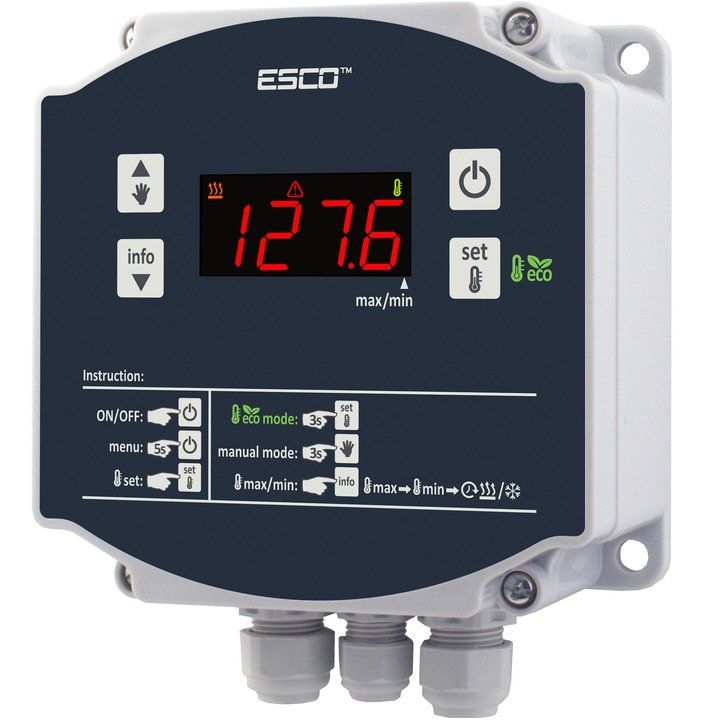

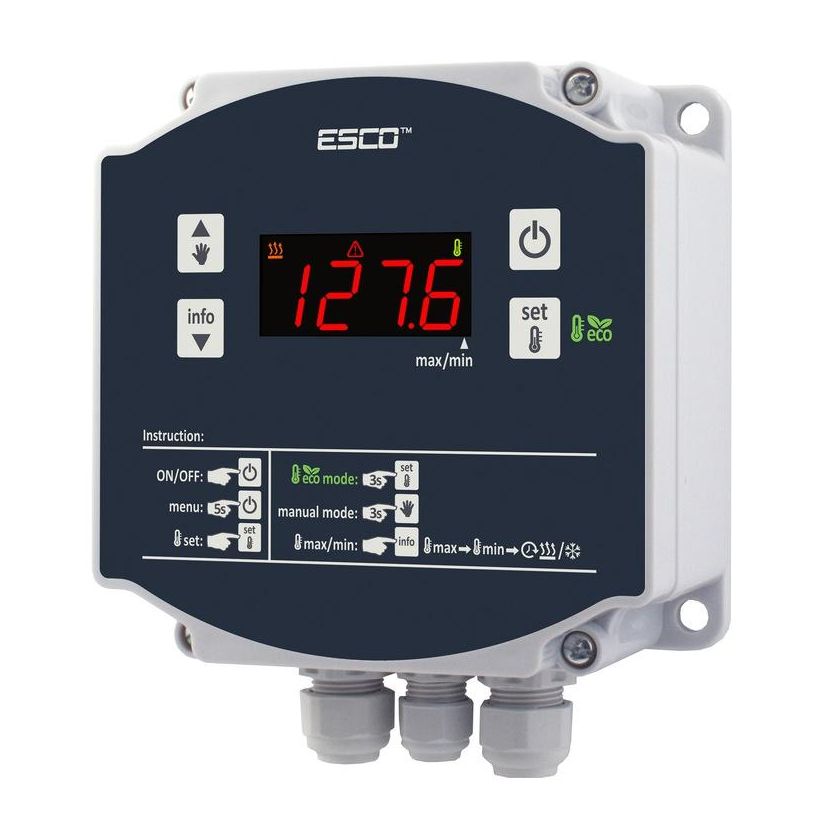

DC-20H

DC-20 z ang. skrótu "double controller" to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwością dowolnej konfiguracji wejść-wyjść i powiązania obu regulatorów. Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.

Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.

• 2 REGULATORY w jednej obudowie
• 2 wejścia pomiarowe
• 2 wyjścia sterujące
• Wyświetlanie T1 i T2 na przemian
• Funkcje matematyczne (pomiar średni, różnicowy)
• Możliwość powiązania REGULATORÓW między sobą
• Wejście cyfrowe do pracy ręcznej lub sygn. awarii
• Wbudowany sygnalizator dźwiękowy (brzęczyk)
• 2 czujniki temperatury w zestawie

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

• grzejniki elektryczne, piece
• kable grzewcze, systemy przeciwoblodzeniowe
• inkubatory, terraria, akwaria
• bojlery, podgrzewacze, itp.
• pompy C.O. i C.W.U.
• kolektory słoneczne
• kominki z płaszczem wodnym
• siłowniki z zaworem 2, 3, 4 drożnym
• ogrzewanie samochodowe postojowe (webasto)

oraz chłodzenia:

• lodówki, zamrażarki, lady chłodnicze
• wentylatory, schładzalniki
• agregaty samochodowe (wersja na 12V lub 24V), itp.

Dane techniczne:

Wejście:

1. dwa czujniki temperatury NTC 5kOhm przy 25°C
2. wejście cyfrowe, alarmowe

• Zakres pomiarowy: -50...+150°C
• Dokładność pomiaru: +/-0,5°C
• Okres próbkowania: 330 ms
• Rozdzielczość wskazań: 0,1°C w całym zakresie
• Rozdzielczość nastawy: 0,1°C w całym zakresie

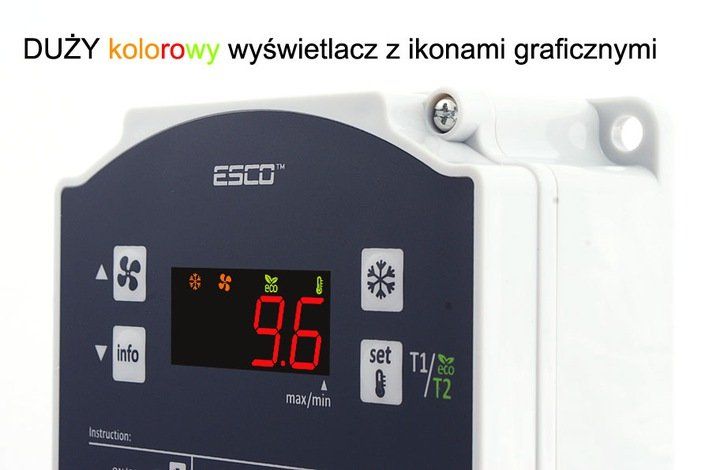

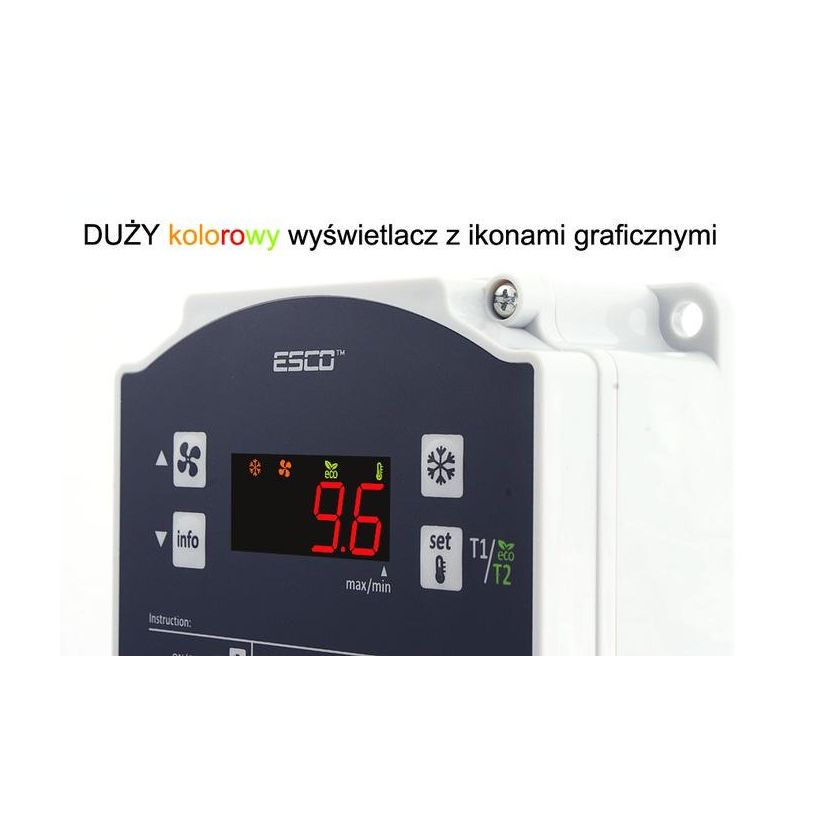

• Wyświetlacz: LED, 4 cyfry o wysokości 14mm z ikonami graficznymi
• Metoda regulacji: ON-OFF z histerezą
• Dokładność regulacji: ustawiana w zakresie 0,1...20,0°C

Wyjście

• dwa wyjscia regularyjne

1. jeden przekaźnik 20A, trwałość 100 tys. cykli
2. dla obciążenia rezystancyjnego 3500W
3. dla obciążenia indukcyjnego: 1500W
4. drugi przekaźnik 8A, trwałość 100 tys. cykli
5. dla obciążenia rezystancyjnego 1800W
6. dla obciążenia indukcyjnego: 400W

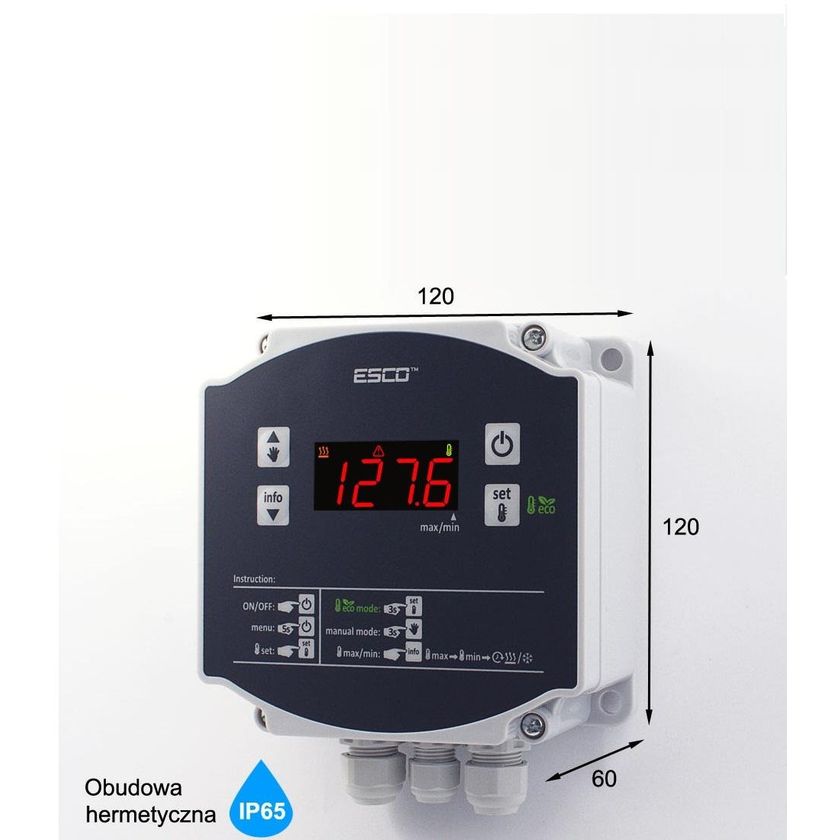

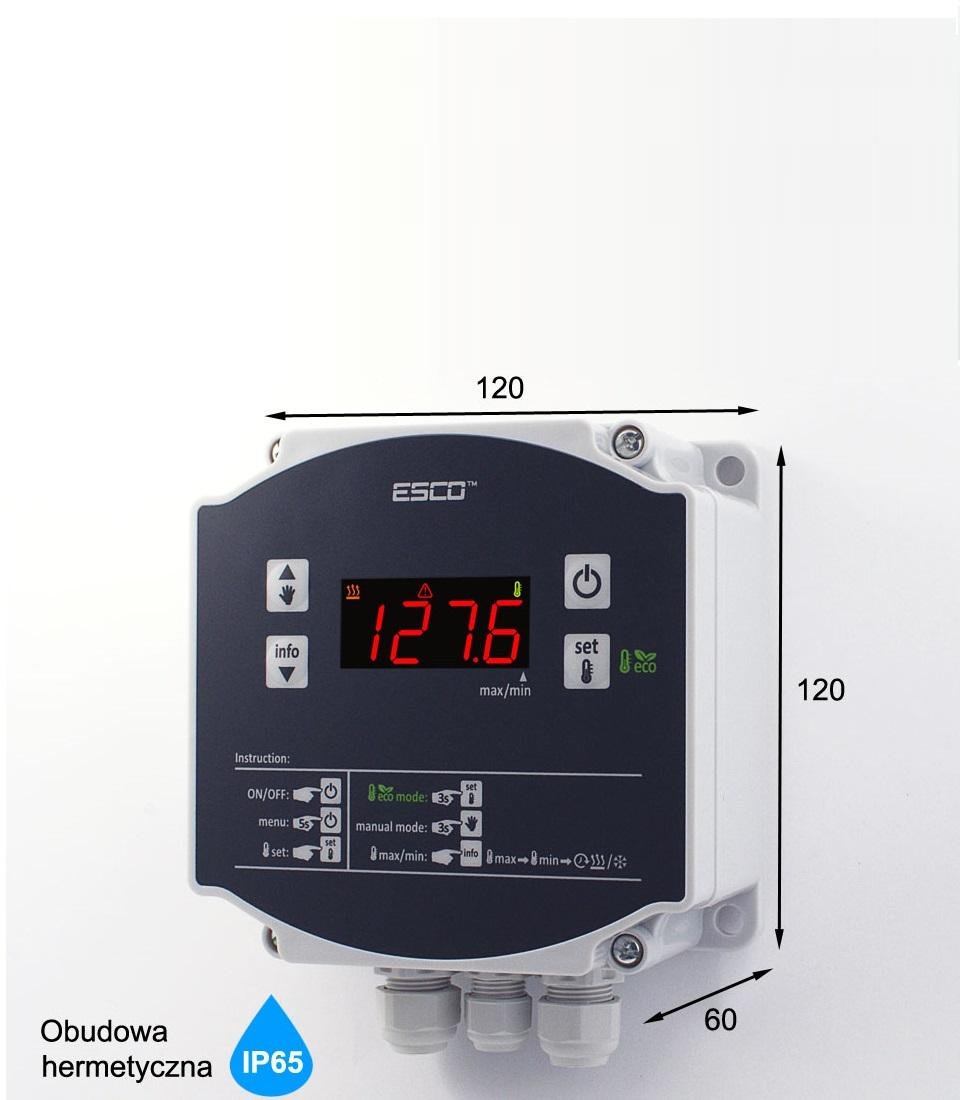

• Montaż: naścienny
• Stopień i klasa ochrony: IP65 / II
• Zasilanie: 230VAC +/-15% lub 12VAC/DC lub 24AC/DC
• Pobór mocy: max 3 VA
• Warunki pracy: -5...60°C; 0...85%RH (bez kondensacji)
• Warunki składowania: -40...85°C; 0...85%RH (bez kondensacji)
• Wyposażenie: dwa czujniki tempertury NTC 6x50mm przewód 2m

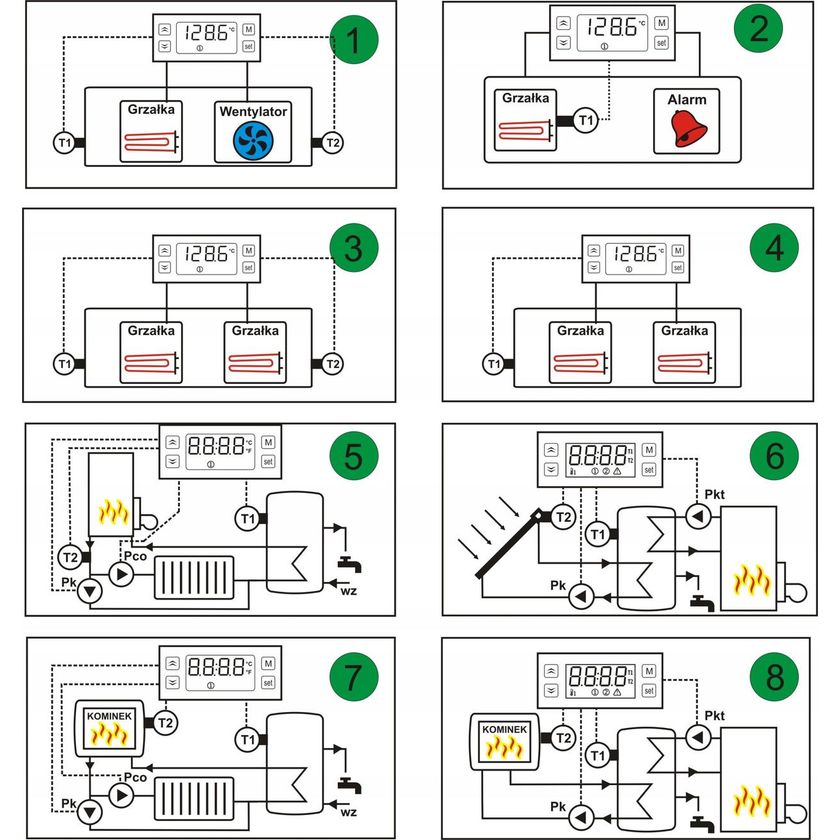

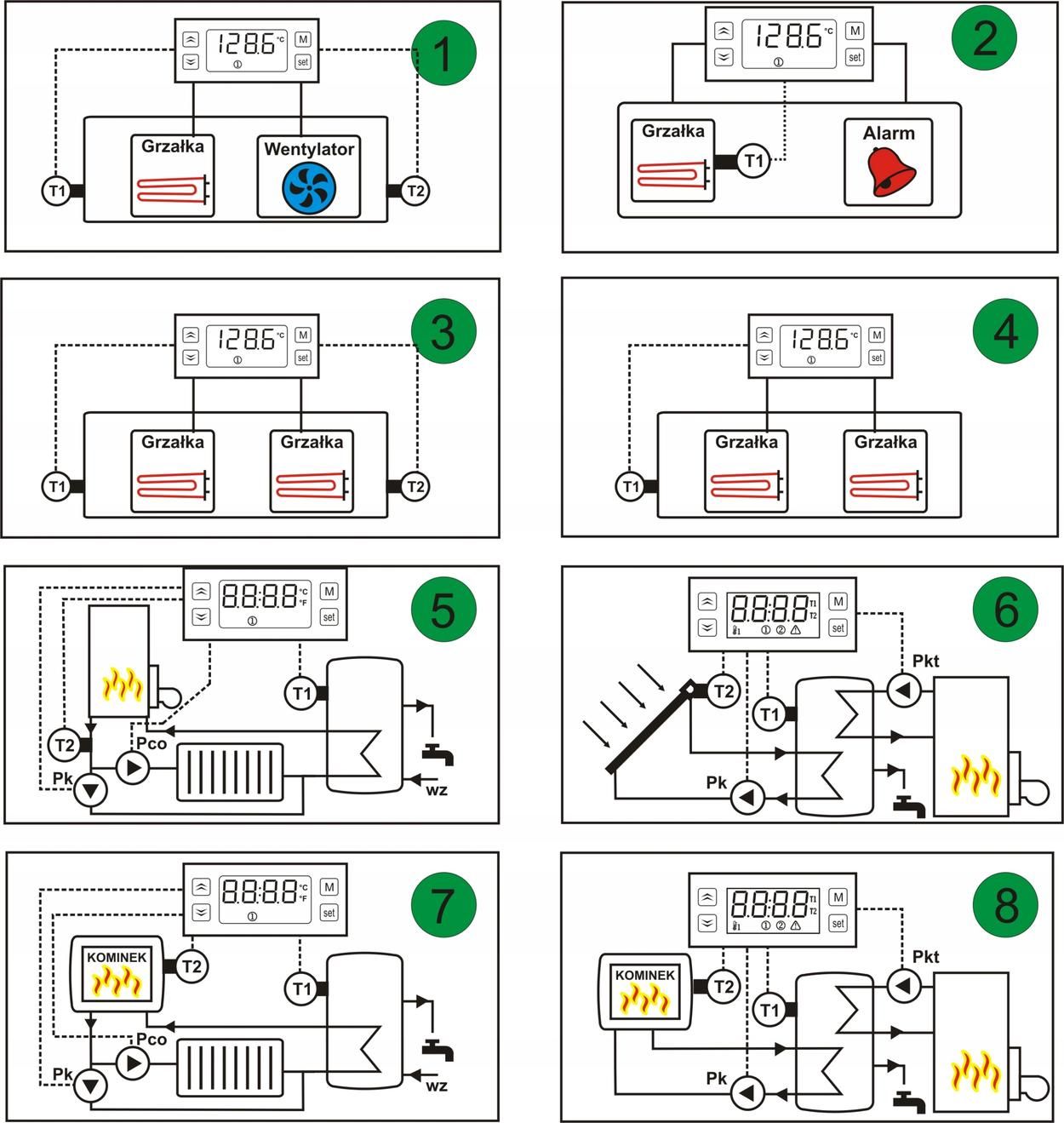

Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20.

1. Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
2. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
3. Układ sterowania kominkiem z płaszczem wodnym.
4. Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
5. Układ sterowania grzałką z alarmem zewnętrznym.
6. Układ sterowania dwoma grzałkami niezależnie.
7. Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
8. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.
