Szczegóły
Regulator PID / ON-OFF z reg. histerezą
- uniwersalne wejście termometryczne
- interfejs szeregowy RS485 z protokołem MODBUS
- podwójny wyświetlacz: temperatura mierzona + zadana
- regulacja: PID, ON-OFF z histerezą
- automatyczny dobór nastaw parametrów PID
- 3 wyjścia: dwa przekaźnikowe + SSR 12V=10mA

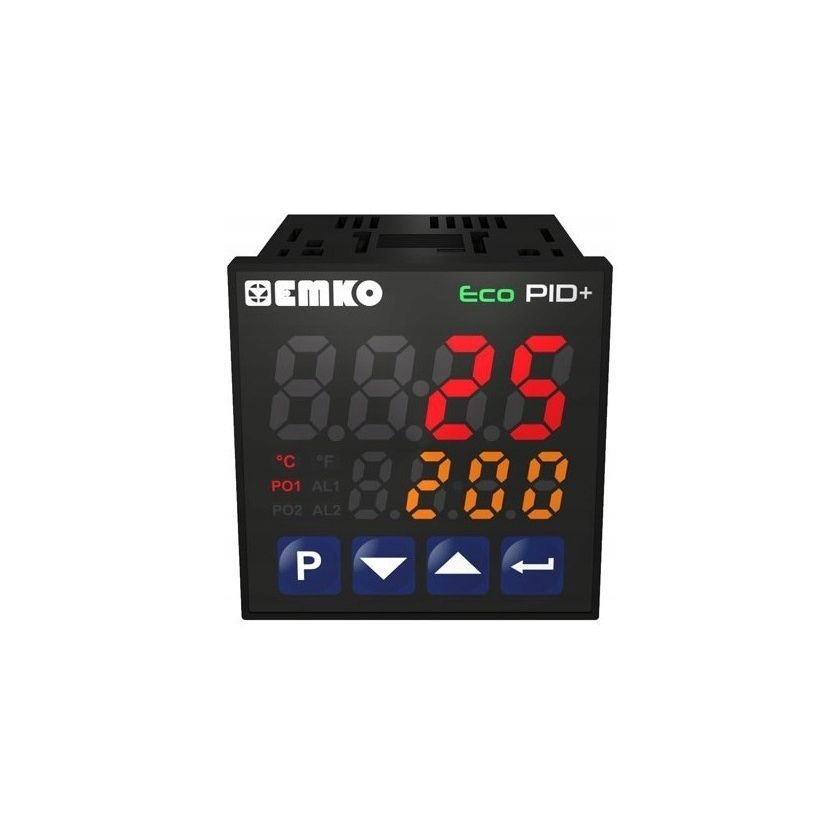

Regulator temperatury z uniwersalnym wejściem termometrycznym. Przeznaczony do współpracy z czujnikami rezystancyjnymi Pt100, Cu-50 oraz termoparami J, K, R, S, T, L. Wybór wejścia, zakres wskazań, parametry alarmu są programowane przez użytkownika. Regulator posiada dwa wyświetlacze LED: górny wyświetlacz wskazuje aktualną wartość mierzoną, a dolny wartość zadaną. Użytkownik ma do wyboru dwie metody regulacji: PID z funkcją automatycznego doboru nastaw lub załącz/wyłącz (ON-OFF) z regulowaną histerezą . Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe oraz wyjście napięciowe dla przekaźnika SSR.
Zakresy pomiarowe (wybór w menu regulatora):
|
Wejście: |
Zakres wskazań: |
|
|
czujniki rezystancyjne: |
||
|
Pt100 |
-199...+650°C |
|
| Pt100 |
-199,0...+650,0°C |
|
| CU-50 |
-199...+200°C |
|
| CU-50 |
-199,0...+200.0C |
|
|
termopary: |
||
|
J (Fe-CuNi) |
-200...+900°C |
|
|
J (Fe-CuNi) |
-199,9...+900°C |
|
|
K (NiCr-NiAl) |
-200...+1300°C |
|
|
K (NiCr-NiAl) |
-199,9...+999,9°C |
|
|
R (Pt13Rh-Pt) |
0...+1900°C |
|
|
R (Pt13Rh-Pt) |
0...+999,9°C |
|
|
S (Pt10Rh-Pt) |
0...+1700°C |
|
|
S (Pt10Rh-Pt) |
0...+999,9°C |
|
|
T (Cu-CuNi) |
-200...+400°C |
|
|
T (Cu-CuNi) |
-199,9...+400,0°C |
|
| L (Fe/CuNi) | -150...+800 | |
| L (Fe/CuNi) | -150,0...+800,0°C | |
Dane techniczne
|
Wejście: |
Czujniki rezystancyjne: Pt100, CU-50 Termopary: J, K, R, T, L |
|
|
Dokładność pomiaru: |
+/-0,25% dla zakresu automatyczna kompensacja zimnych końców +/-0,1°C/1°C |
|
|
Okres próbkowania: |
330 ms |
|
|
Rozdzielczość wskazań: |
0,1°C lub 1°C |
|
|
Wyświetlacz: |
LED, 3 cyfry o wysokości 16mm, 4 cyfry o wysokości 9mm |
|
|
Metoda regulacji: |
PID z funkcją automatycznego doboru nastaw ON-OFF z histerezą |
|
|
Wyjście regulacyjne: |
przekaźnikowe 5A 250V~, trwałość 105 cykli |
|
|
Interfejs do komunikacji: |
RS-485, ModBus-RTU |
|
|
Montaż: |
w otworze o wymiarach: 41 x 41mm |
|
|
Stopień i klasa ochrony: |
IP65 / II |
|
|
Zasilanie: |
230V~ +/-15% (w opcji: 12V=/~ lub 24V~ lub 24V=/~) |
|
|
Pobór mocy: |
max 1,5 VA |
|
|
Separacja galwaniczna: |
2kV |
|
|
Warunki pracy: |
0...50°C; 0...90%RH (bez kondensacji) |
|
|
Warunki składowania: |
-40...85°C; 0...90%RH (bez kondensacji) |
