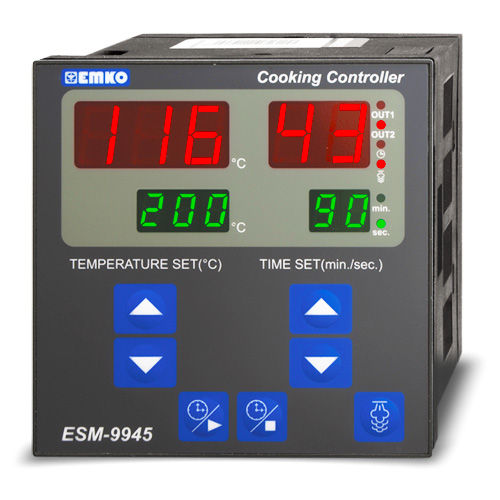

ESM9945
regulator temperatury z timerem
Sterownik pieca z wbudowanym timerem przeznmaczony do kontroli temperatury i czasu wypieku/wygrzewania. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą lub proporcjonalną.
Zasilanie
Wejście
Wyjście regulacyjne
Wyjście sygnalizacyjne
Wyjście generatora pary
- Zamów w ciągu - a wyślemy -
- Wysyłka w 24h
- Kod produktu: 0783
- Zamów telefonicznie 15 687 49 91
- Dostawa do paczkomatu
Zastosowanie:
- w piecach piekarniczych,
- w piecach ceramicznych,
- kabiny fermentacyjne,
- suszarnie zboża,
- cieplarki, frytkownice itp.
Jeśli nie wiedzą Państwo jaki regulator wybrać zapraszamy do przeczytania artykułu.
Podstawowe informacje:
- Wejście termometryczne: Pt100, J, K
- Podwójny wyświetlacz temperatury i czasu
- Regulacja: ON-OFF z histerezą lub proporcjonalna
- 2 lub 3 wyjścia przekaźnikowe/SSR
- Wbudowany sygnalizator dźwiękowy (buzzer)
Regulatory współpracują z czujnikami rezystancyjnymi Pt100 oraz termoparami J lub K. Wybór rodzaju czujnika temperatury dokonuje się przy zamówieniu kierując się sposobem zamawiania. Dostępna jest regulacja typu: załącz/wyłącz (ON-OFF) z regulowaną histerezą lub proporcjonalna. Start/stop odliczania czasu grzania jest uruchamiany z klawiatury regulatora. Zakończenie procesu grzania jest sygnalizowane wbudowanym sygnalizatorem dźwiękowym (buzzerem) oraz wyjściem przekaźnikowym. Przyrządy wyposażone są w dwa podwójne wyświetlacze temperatury i czasu. Regulator ESM9945 wyposażony jest dodatkowo w trzecie wyjście przekaźnikowe do załączania genaratora pary. Wyjście to jest uruchamiane dodatkowym klawiszem na czas określony w menu (1...99s).
Zakresy pomiarowe (do wyboru, wg. kodu zamawiania z karty katalogowej):
Wejście: | Zakres wskazań: | Rozdzielczość: |
Pt100 | 0...+400°C | 1°C |
J (Fe-CuNi) | 0...+800°C | 1°C |
K (NiCr-NiAl) | 0...+999C | 1°C |
Dane techniczne

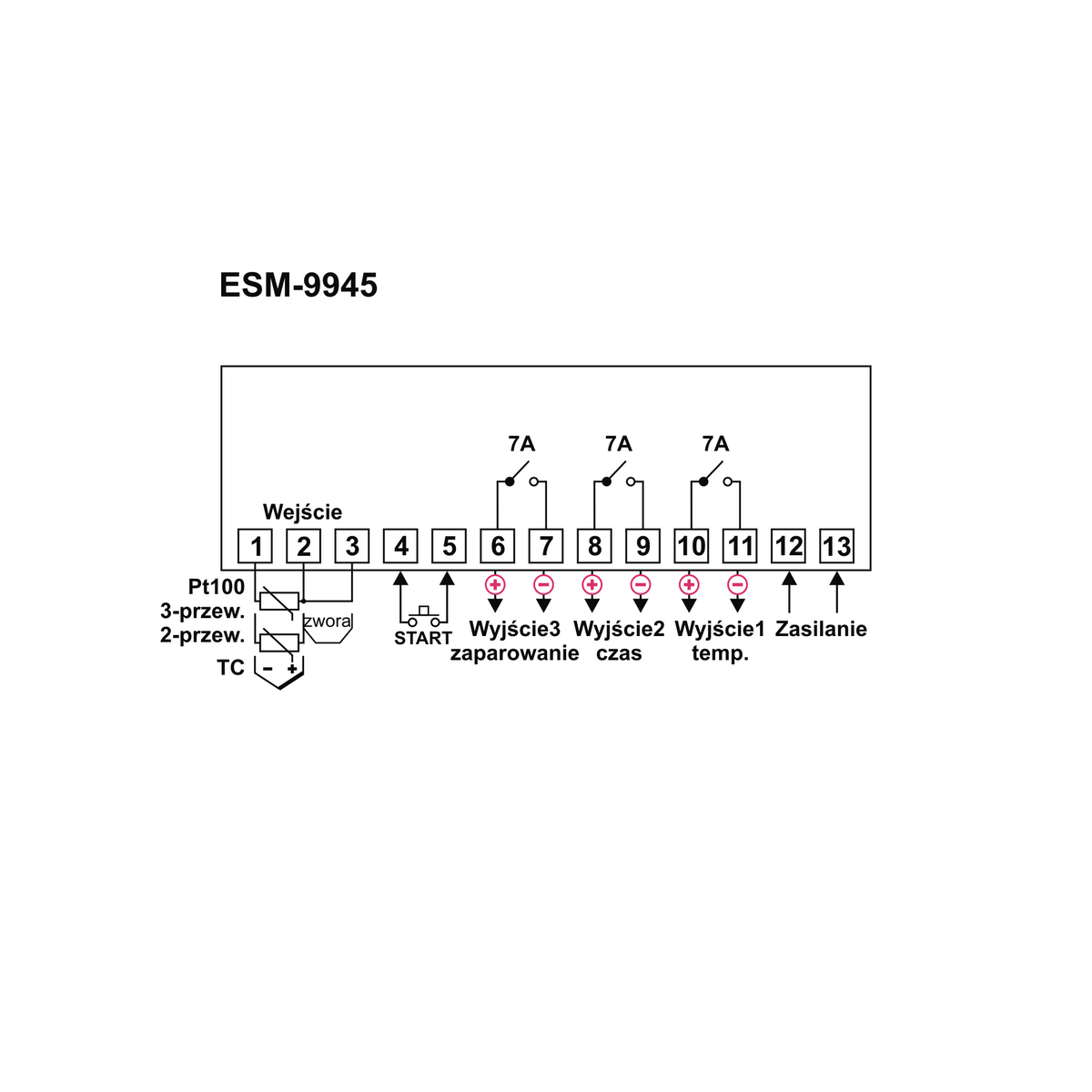

Wejścia: | Pt100 (2 lub 3-przewodowe); termopara: J lub K zwierne do sygnalizacji otwarcia drzwi |
Dokładność pomiaru: | +/-1% zakresu kompensacja zimnych końców: automatyczna +/-0,1°C/1°C |
Zakres czasu grzania: | 1...99s lub 1...99min |
Rozdzielczość wskazań: | 1°C, 1s lub 1min |
Wyświetlacz: | temperatura: podwójny LED, 3 cyfry o wysokości 14 i 8mm czas: podwójny LED, 2 cyfry o wysokości 14 i 8mm |
Metoda regulacji: | ON-OFF z histerezą lub proporcjonalna |
Wyjście regulacyjne: | przekaźnikowe rozłączne SPST 7A 250V~, trwałość 105 cykli lub półprzewodnikowe SSR max. 12V= 20mA |
Wyjście sygnalizacyjne ukończenia procesu grzania: | przekaźnikowe rozłączne SPST 7A 250V~, trwałość 105 cykli lub półprzewodnikowe SSR max. 12V= 20mA |
Wyjście generatora pary: | przekaźnikowe rozłączne SPST 7A 250V~, trwałość 105 cykli lub półprzewodnikowe SSR max. 12V= 20mA |
Montaż: | w otworze o wymiarach: 92 x 92mm |
Stopień i klasa ochrony: | IP65/ II |
Zasilanie: | 230V~ +/-15% lub 24V~ +/-15% |
Pobór mocy: | max 3 VA |
Warunki pracy: | 0...50°C; 0...90%RH (bez kondensacji) |
Warunki składowania: | -40...85°C; 0...90%RH (bez kondensacji) |
