ESD9950

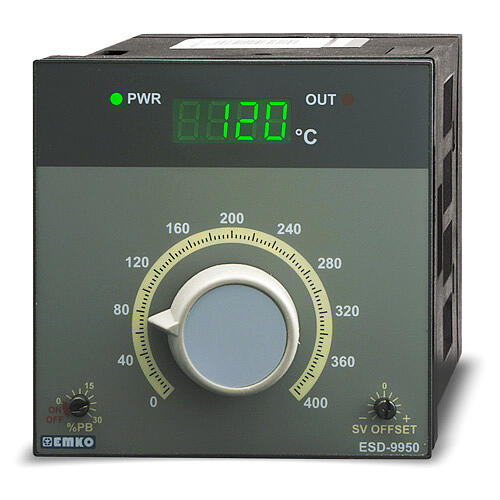

Seria prostych w obsłudze regulatorów temperatury z nastawą analogową (pokrętłem ze skalą). Współpracują z czujnikami rezystancyjnymi Pt100 oraz termoparami typu J, K, S i R. Wybór zakresu i typu czujnika temperatury dokonuje się przy zamówieniu, kierując się sposobem zamawiania.

Skonfiguruj produkt
Zasilanie
Wejście
Wyjście
370,00 zł netto
455,10

 Regulatory posiadają cyfrowy odczyt temperatury mierzonej oraz funkcję kalibracji. Metoda regulacji jest wybierana przez użytkownika: załącz/wyłącz (ON-OFF) z regulowaną histerezą lub proporcjonalna. Regulatory wyposażone są w wyjście regulacyjne: przekaźnikowe i SSR (wyjście SSR pracuje równolegle z przekaźnikowym). Znajdują zastosowanie w prostych układach regulacji tj.: piece suszarnicze, cegielnie, piece piekarnicze i w przemyśle spożywczym.

  • Wejście termometryczne: Pt100, J, K, R, S
  • Wyświetlacz temperatury
  • Regulacja: ON-OFF z histerezą lub proporcjonalna
  • Wyjście regulacyjne: przekaźnikowe i SSR
  • Stopień ochrony obudowy IP65

Jeśli nie wiedzą Państwo jaki regulator wybrać zapraszamy do przeczytania artykułu.



Zakresy pomiarowe (do wyboru przy zamówieniu):

Wejście:

Zakres wskazań:

Rozdzielczość:

czujniki rezystancyjne:

Pt100

-100,0 ... + 100,0 ° C

0,1 ° C

Pt100

0,0 ... + 200,0 ° C

0,1 ° C

Pt100

0 ... + 400 ° C

1 ° C

termopary:

J (Fe-CuNi)

0 ... + 400 ° C

1 ° C

J (Fe-CuNi)

0 .. + 800 ° C

1 ° C

K (NiCr-NiAl)

0 ... + 1200 ° C

1 ° C

S (Pt10Rh-Pt)

0 .. + 1600 ° C

1 ° C

R (Pt13Rh-Pt)

0 ... + 1600 ° C

1 ° C

Dane techniczne

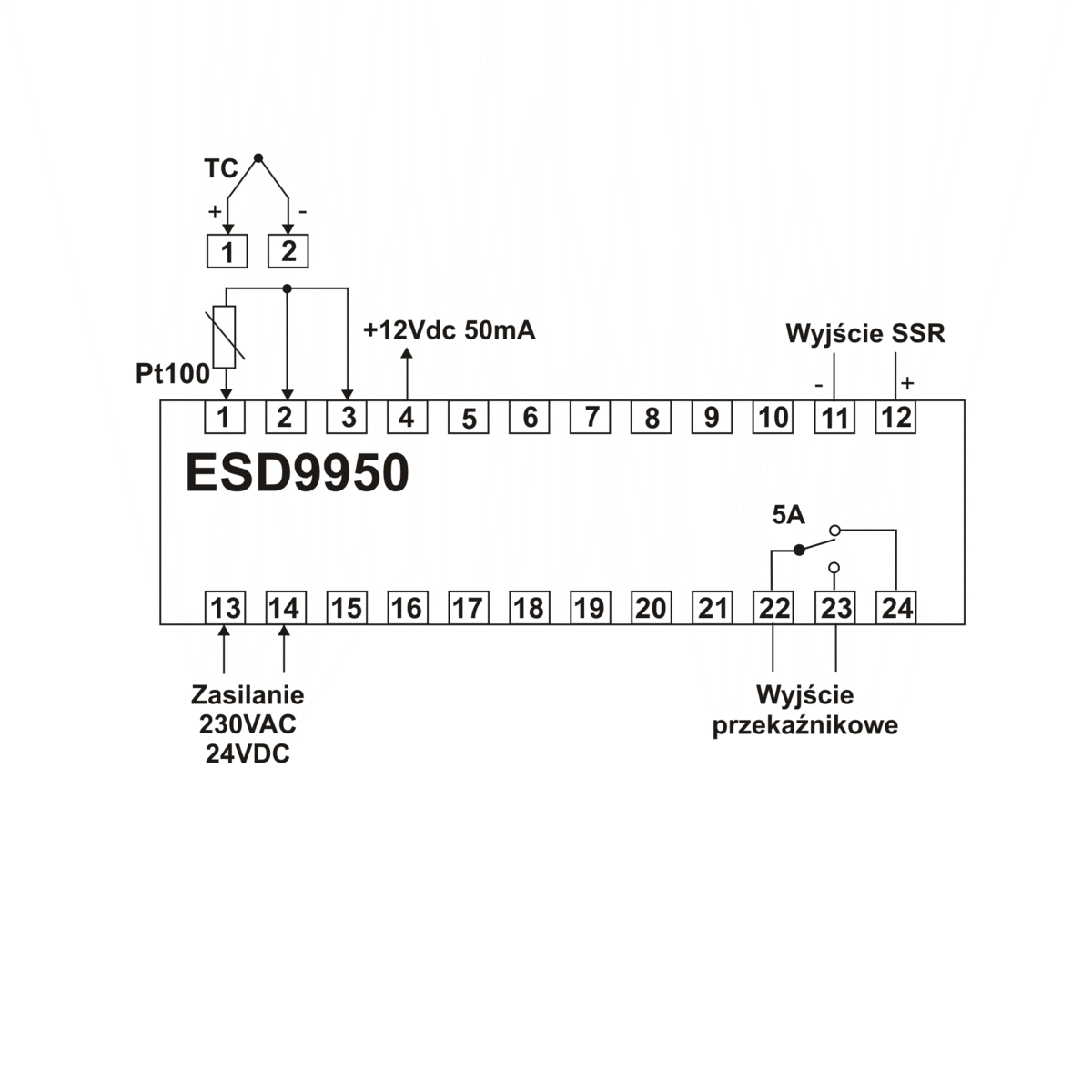

Wejście:

Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe)

Termopary: J, K, R, S

Dokładność pomiaru:

+/- 1% zakresu

kompensacja zimnych końców: automatyczna +/- 0,1°C/1°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C lub 1°C

Wyświetlacz:

LED, 4 cyfry o wysokości 8mm

Metoda regulacji:

ON-OFF z histerezą lub proporcjonalna

Wyjście regulacyjne:

przekaźnikowe przełączne SPDT 5A 250V ~, trwałość 105 cykli

i półprzewodnikowe SSR max. 18V = 50mA

Montaż:

w otworze o wymiarach: 92 x 92 mm

Stopień i klasa ochrony:

IP65 / II

Separacja galwaniczna:

2kV

Zasilanie:

230V ~ +/- 15% lub 24 V ~ +/- 15%

Pobór mocy:

max. 4 VA

Warunki pracy:

0...50°C, 0...90% RH (bez kondensacji)

Warunki składowania:

-40...85°C; 0...90% RH (bez kondensacji)
