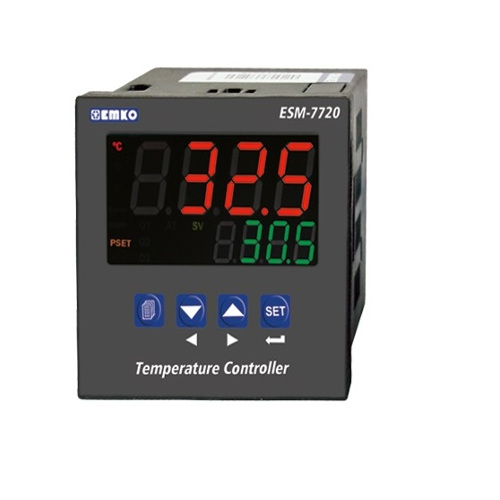

ESM7720
regulator temperatury
Przeznaczony do utrzymywania temperatury metodą ON-OFF T[°C] z zadaną histerezą ΔT lub PID. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury.

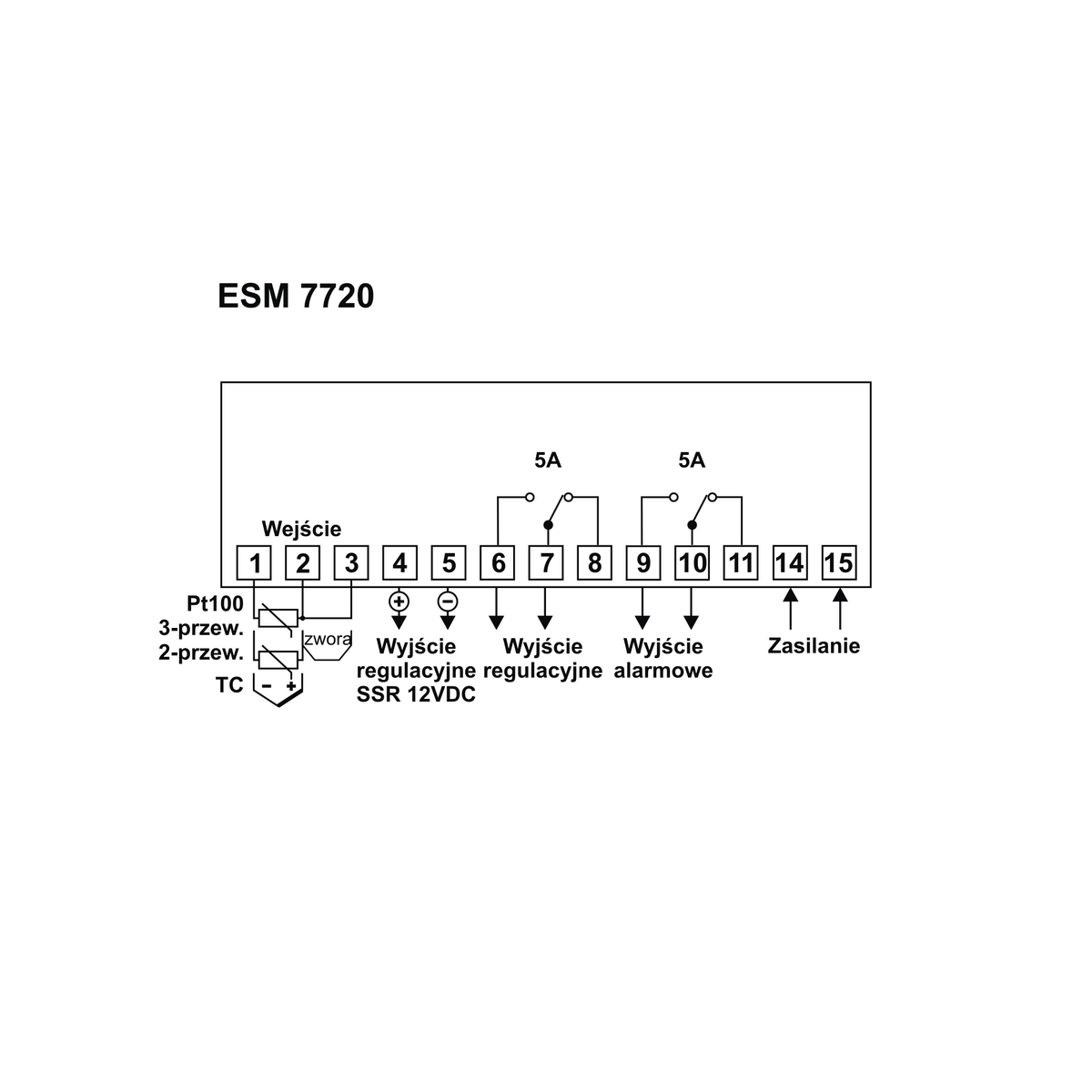

Zasialnie
Wejście
Wyjście regulacyjne
Wyjście regulacyjne SSR
Wyjście alarmowe
- Zamów w ciągu - a wyślemy -
- Wysyłka w 24h
- Kod produktu: 1904
- Zamów telefonicznie 15 687 49 91
- Dostawa do paczkomatu
Podstawowe informacje:
- Uniwersalne wejście termometryczne
- Podwójny wyświetlacz: temperatura mierzona + zadana
- Regulacja: PID, ON-OFF z histerezą
- Automatyczny dobór nastaw parametrów PID
- 2 wyjścia: regulacyjne + alarmowe
Jeśli nie wiedzą Państwo jaki regulator wybrać zapraszamy do przeczytania artykułu.
Regulatory posiadają dwa wyświetlacze LED: górny wyświetlacz wskazuje aktualną wartość mierzoną, a dolny wartość zadaną. Użytkownik ma do wyboru dwie metody regulacji: PID z funkcją automatycznego doboru nastaw lub załącz/wyłącz (ON-OFF) z regulowaną histerezą . Regulatory wyposażone są w wyjście regulacyjne przekaźnikowe lub SSR oraz wyjście alarmowe przekaźnikowe.
Zakresy pomiarowe (wybór w menu regulatora):
Wejście: | Zakres wskazań: | |
czujniki rezystancyjne: | ||
Pt100 | -200...+650°C | |
termopary: | ||
K (NiCr-NiAl) | -200...+1300°C | |
J (Fe-CuNi) | -200...+900°C | |
T (Cu-CuNi) | -200...+400°C | |
R (Pt13Rh-Pt) | 0...+1700°C | |
S (Pt10Rh-Pt) | 0...+1700°C | |
Dane techniczne
Wejście: | Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe) Termopary: K, J, T, R, S |
Dokładność pomiaru: | +/-0,25% zakresu kompensacja zimnych końców: automatyczna +/-0,1°C/1°C |
Okres próbkowania: | 330 ms |
Rozdzielczość wskazań: | 0,1°C lub 1°C |
Wyświetlacz: | podwójny LED, 4 cyfry o wysokości 13,2 i 9,1mm |
Metoda regulacji: | PID z funkcją automatycznego doboru nastaw ON-OFF z histerezą |
Wyjście regulacyjne: | przekaźnikowe 5A 250V~, trwałość: 105 cykli lub półprzewodnikowe SSR max. 18V= 20mA |
Wyjście alarmowe: | przekaźnikowe 5A 250V~ |
| Montaż: | w otworze o wymiarach: 72 x 72mm |
Stopień i klasa ochrony: | IP65/ II |
Zasilanie: | 230V~ +/-15% lub 12V=/~ +/-15% |
Pobór mocy: | max 3 VA |
Separacja galwaniczna: | 2kV |
Warunki pracy: | 0...50°C; 0...90%RH (bez kondensacji) |
Warunki składowania: | -40...85°C; 0...90%RH (bez kondensacji) |
Pliki do pobrania
| Instrukcja | Pobierz plik | |
| Karta katalogowa | Pobierz plik |
Gwarancja
Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
Akcesoria
Pt100 Czujniki uniwersalne
73,80 zł

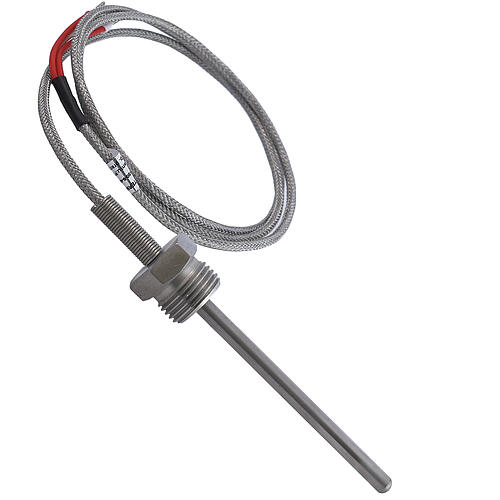

Pt100Gw Czujnik temperatury z gwintem
