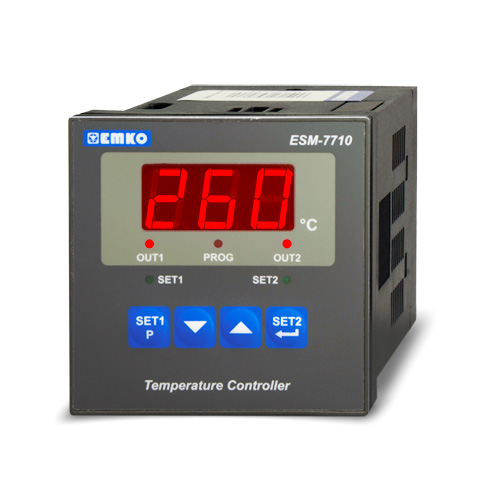

ESM7710
regulator temperatury
Przeznaczony do utrzymywania temperatury T[°C] z zadaną histerezą ΔT w urządzeniach chłodniczych lub grzewczych. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury.

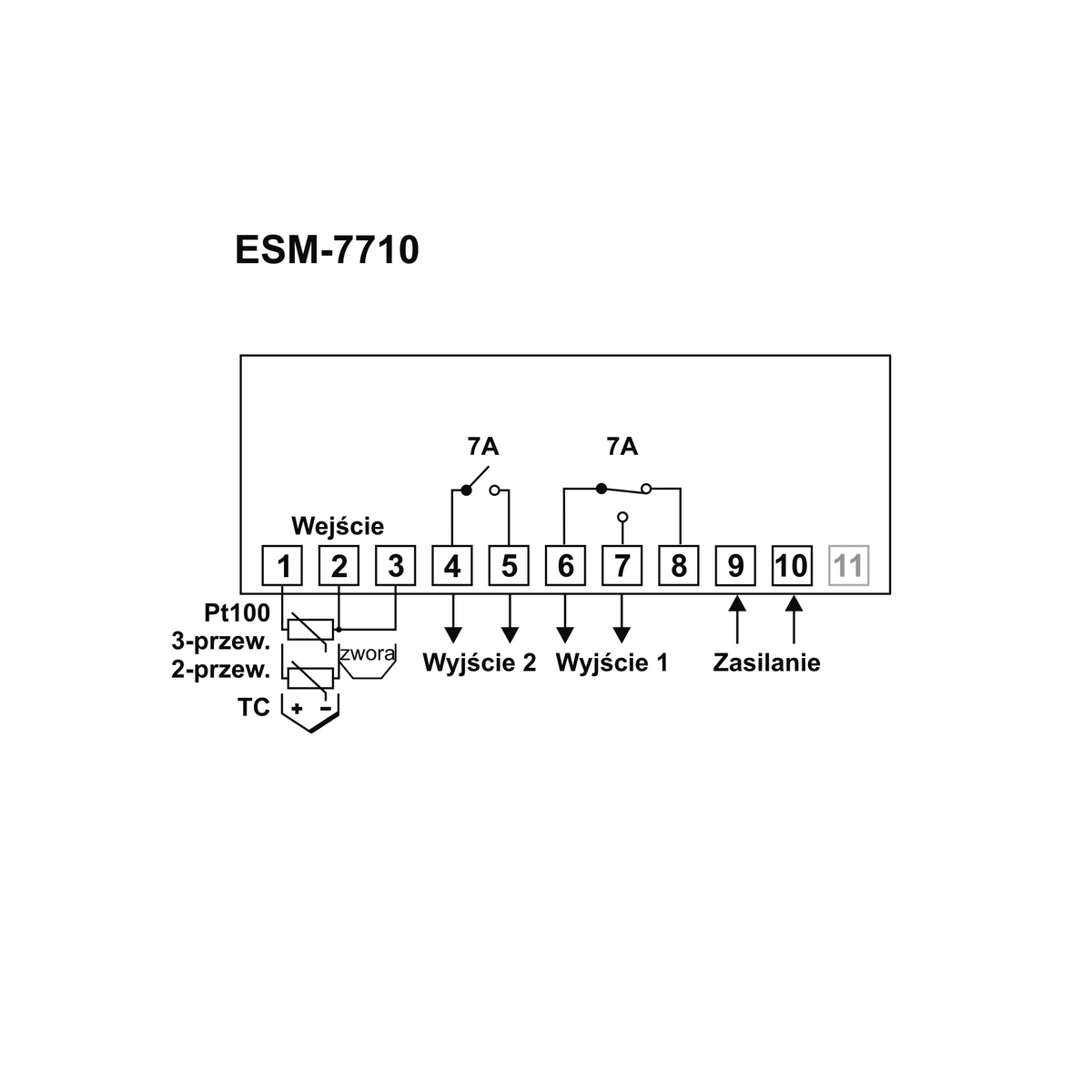

Zasilanie
Wejście
Wyjście
- Zamów w ciągu - a wyślemy -
- Wysyłka w 24h
- Kod produktu: 0516
- Zamów telefonicznie 15 687 49 91
- Dostawa do paczkomatu
Podstawowe informacje:
- Wejście termometryczne: PTC, Pt100, J, K
- Regulacja: ON-OFF z histerezą
- Tryb pracy: grzanie lub chłodzenie
- 1 lub 2 wyjścia regulacyjne
Jeśli nie wiedzą Państwo jaki regulator wybrać zapraszamy do przeczytania artykułu.
Regulator temperatury przeznaczony do współpracy z czujnikami rezystancyjnymi PTC, Pt100 oraz termoparami J lub K. Wybór zakresu i typu czujnika temperatury dokonuje się przy zamówieniu. Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator wyposażony jest w jedno lub dwa wyjścia regulacyjne przekaźnikowe. Tryb pracy: "grzanie" lub "chłodzenie", dla każdego wyjścia, wybiera się w menu regulatora. Montaż w tablicy za pomocą uchwytów mocujących.
Zakresy pomiarowe (do wyboru przy zamówieniu):
Wejście: | Zakres wskazań: | Rozdzielczość: |
czujniki rezystancyjne: | ||
PTC | -19,9...+99,9°C | 0,1°C |
PTC | -50...+150°C | 1°C |
Pt100 | -19,9...+99,9°C | 0,1°C |
Pt100 | 0...+400°C | 1°C |
termopary: | ||
J (Fe-CuNi) | 0...+800°C | 1°C |
K (NiCr-NiAl) | 0...+999°C | 1°C |
Dane techniczne
Wejście: | Czujniki rezystancyjne: PTC, Pt100 Termopary: J, K |
Dokładność pomiaru: | +/-1% zakresu automatyczna kompensacja zimnych końców +/-0,1°C/1°C |
Okres próbkowania: | 330 ms |
Rozdzielczość wskazań: | 0,1°C lub 1°C |
Wyświetlacz: | LED, 3 cyfry o wysokości 14mm |
Metoda regulacji: | ON-OFF z regulowaną histerezą |
Wyjście regulacyjne: | jedno lub dwa przekaźnikowe 7A 250V~, 105 cykli |
Montaż: | w otworze o wymiarach: 69 x 69mm |
| Stopień i klasa ochrony: | IP65/ II |
Zasilanie: | 230V~ +/-15% (w opcji: 12V=/~ lub 24V=/~) |
Pobór mocy: | max 3 VA |
Separacja galwaniczna: | 2kV |
Warunki pracy: | 0...50°C; 0...90%RH (bez kondensacji) |
Warunki składowania: | -40...85°C; 0...90%RH (bez kondensacji) |
Pliki do pobrania
| Instrukcja | Pobierz plik | |
| Karta katalogowa | Pobierz plik |
Gwarancja
Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
