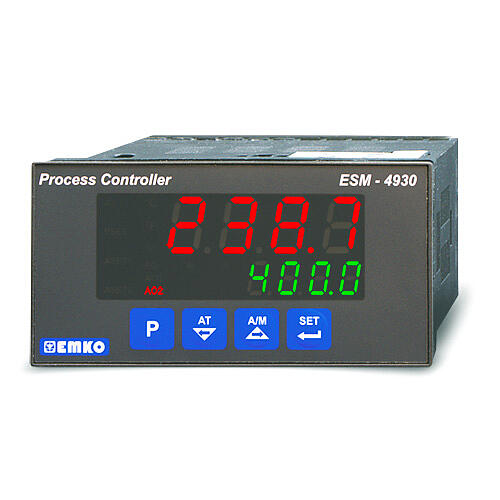

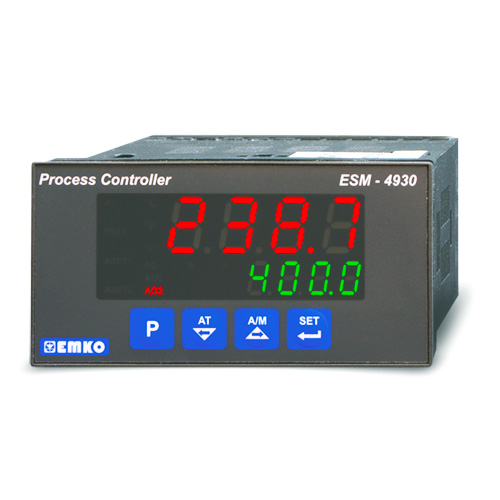

ESM4930

regulator uniwersalny

Przeznaczony do stabilizacji temperatury, wilgotności oraz innych wielkości fizycznych przy współpracy z sygnałami analogowymi. Użytkownik otrzymuje szeroki zakres ustawień: Wybór wejścia, zakres wskazań, parametry pracy i alarmów.

Skonfiguruj produkt
Zasilanie
Wejście
Wyjście alarmowe 1
Wyjście regulacyjne/alarmowe 2
Wyjście regulacyjne SSR
410,00 zł netto
504,30 zł

Podstawowe informacje:

  • Uniwersalne wejście termometryczne i analogowe
  • Podwójny wyświetlacz: wartość mierzona + zadana
  • Regulacja: PID, ON-OFF z histerezą
  • Automatyczny dobór nastaw parametrów PID
  • 3 wyjścia: regulacyjne + 2 alarmowe



Zakresy pomiarowe:

Wejście:

Zakres wskazań:

Dokładność:

czujniki rezystancyjne:

Pt100

-200...+650°C

0,25%

termopary:

K (NiCr-NiAl)

-200...+1300°C

0,25%

J (Fe-CuNi)

-200...+900°C

0,25%

E (NiCr-CuNi)

-150...+700°C

0,25%

T (Cu-CuNi)

-200...+400°C

0,25%

B (PrRh30-PtRh6)

44...+1800°C

0,25%

R (Pt13Rh-Pt)

0...+1700°C

0,25%

S (Pt10Rh-Pt)

0...1700°C

0,25%

N (NiCrSi-NiSi)

0...+1700°C

0,25%

C (W5Re-W26Re)

0...+2300°C

0,25%

L (Fe-CuNi)

-100...+850°C

0,25%

sygnały analogowe:

0..50mV

-1999...+9999°C

0,25%

0...5V

-1999...+9999°C

0,25%

0...10V

-1999...+9999°C

0,25%

0...20mA

-1999+9999°C

0,70%

4...20mA

-1999...+9999°C

0,70%

Dane techniczne

Wejście:

Czujniki rezystancyjne: Pt100 (2 lub 3-przewodowe)

Termopary: K, J, E, T, B, R, S, N, C, L

Analogowe: 0/4...20mA; 0...10V; 0...5V; 0...50mV

Dokładność pomiaru:

+/-0,25% zakresu dla Pt100, termoelementów i i sygn. napięci.

+/-0,70% zakresu dla sygnałów analogowych prądowych

kompensacja zimnych końców: automatyczna +/-0,1°C/1°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C/1°C lub 1,0; 0,1; 0,01; 0,001 dla sygn. analogowych

Wyświetlacz:

podwójny LED, 4 cyfry o wysokości 13.2 i 8mm

Metoda regulacji:

PID z funkcją automatycznego doboru nastaw

ON-OFF z histerezą

Wyjście regulacyjne:

przekaźnikowe 5A 250V~, trwałość: 105 cykli

półprzewodnikowe SSR max. 18V= 20mA

Wyjście alarmowe:

przekaźnikowe 5A 250V~

Montaż:

w otworze o wymiarach: 92 x 46

Stopień i klasa ochrony:

IP65/ II, separacja galwaniczna 2kV

Zasilanie:

100...240V~ +/-15% lub 24V=/~ +/-15% max. 6VA

Warunki pracy:

0...50°C; 0...90%RH (bez kondensacji)

Warunki składowania:

-40...85°C; 0...90%RH (bez kondensacji)

Pliki do pobrania

Instrukcja pdf Pobierz plik
Karta katalogowa pdf Pobierz plik

Gwarancja

Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
