DC20D (na szynę DIN)
dwukanałowy regulator temperatury
DC20D Dwukanałowy regulator temperatury na szynę DIN
DC-20D to dwukanałowy regulator temperatury wyposażony w dwa wejścia pomiarowe oraz dwa wejścia sterujące przystosowane do niezależnej pracy w dowolnym trybie. Sterownik może być powiązany zarówno z prostym system grzewczym bądź chłodniczym, jak i bardziej rozbudowaną aplikacją. Producent przewidział montaż na szynę DIN TH-35 w rozdzielni elektrycznej.
Zasilanie
Wyjście
- Wysyłka od 3 do 5 dni
- Kod produktu: 3817
- Zamów telefonicznie 15 687 49 91
- Dostawa do paczkomatu
Dwukanałowy regulator temperatury DC20D – charakterystyka
Model DC-20D to dwa regulatory zamknięte w jednej obudowie z możliwością swobodnego konfigurowania wejść-wyjść i łączenia obu termostatów. Pomiar sczytuje się z czujnika T1 lub T2 albo z obu czujników w tym samym czasie. Dzięki zastosowaniu funkcji matematycznych pomiar może być przedstawiany jako różnica [T2-T1] lub średnia [(T1+T1)/2]. Wartości z czujników temperatury wyświetlane są naprzemienne co trzy sekundy, przy czym użytkownik może skonfigurować panel w taki sposób, aby na ekranie pojawiał się tylko jeden odczyt. Zakres pomiarowy urządzenia wynosi od -50 do 150 stopni Celsjusza.
Regulator temperatury na szynę DIN – budowa
Dwukanałowy regulator temperatury od ESCO został wyposażony w wyjście przekaźnikowe dużej mocy 20A, którego maksymalne obciążenie rezystancyjne wynosi aż 4500W, oraz wyjście o maksymalnym obciążeniu 8A. Termostat został wyposażony w duży czytelny wyświetlacz z ikonami graficznymi. Na szczególną uwagę zasługuje wygodny panel z czterema, wyraźnie oznaczonymi, przyciskami.
Funkcje dodatkowe regulatora temperatury DC-20D
Dwukanałowy regulator od ESCO posiada wejście logiczne, które pełni funkcję wejścia alarmowego bądź ręcznego trybu sterowania wejściami. W zależności od okoliczności może sygnalizować awarię układu lub ogranicznika temperatury. W przypadku poważniejszej usterki dochodzi wówczas do rozłączenia układu z funkcją podtrzymania stanu awarii aż do naciśnięcia przycisku. Wbudowany sygnał dźwiękowy informuje natomiast o aktywowaniu wyjść oraz stanów alarmowych.
Zastosowanie podwójnego regulatora temperatury

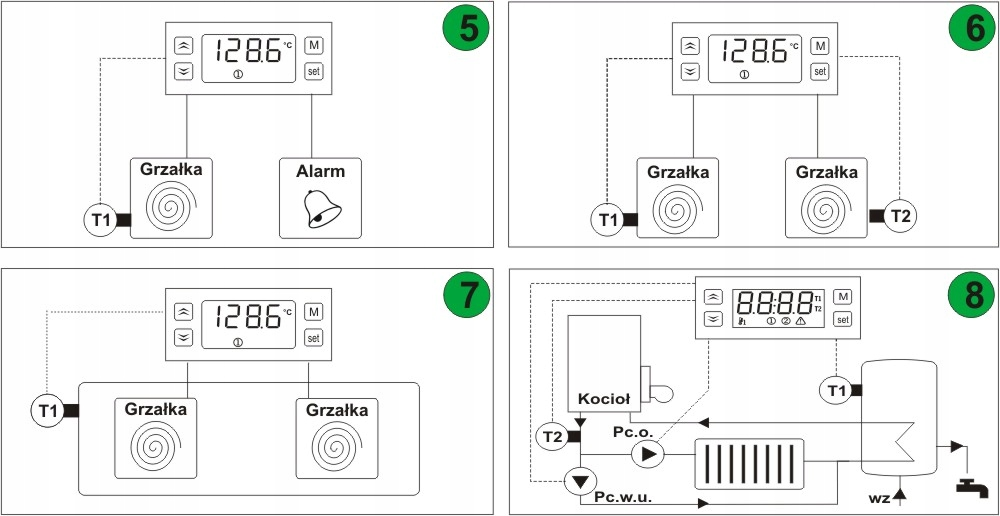

Dwukanałowy regulator temperatury sprawdzi się zarówno do użytku domowego, jak i przemysłowego. Urządzenie może służyć do regulacji temperatury systemów grzewczych m.in. pieców, kabli grzewczych, systemów przeciwoblodzeniowych, inkubatorów, terrariów, bojlerów, podgrzewaczy, pomp C.O., pomp C.W.U. czy kolektorów słonecznych. W odróżnieniu od większości termostatów, ten regulator może być powiązany z kominkami z płaszczem wodnym, siłownikami czy postojowym ogrzewaniem samochodowym. Sterownik pozwala również zarządzać temperaturą w urządzeniach chłodniczych, takich jak: lodówki, zamrażarki, lady chłodnicze, wentylatory czy schładzalniki.
Dane techniczne

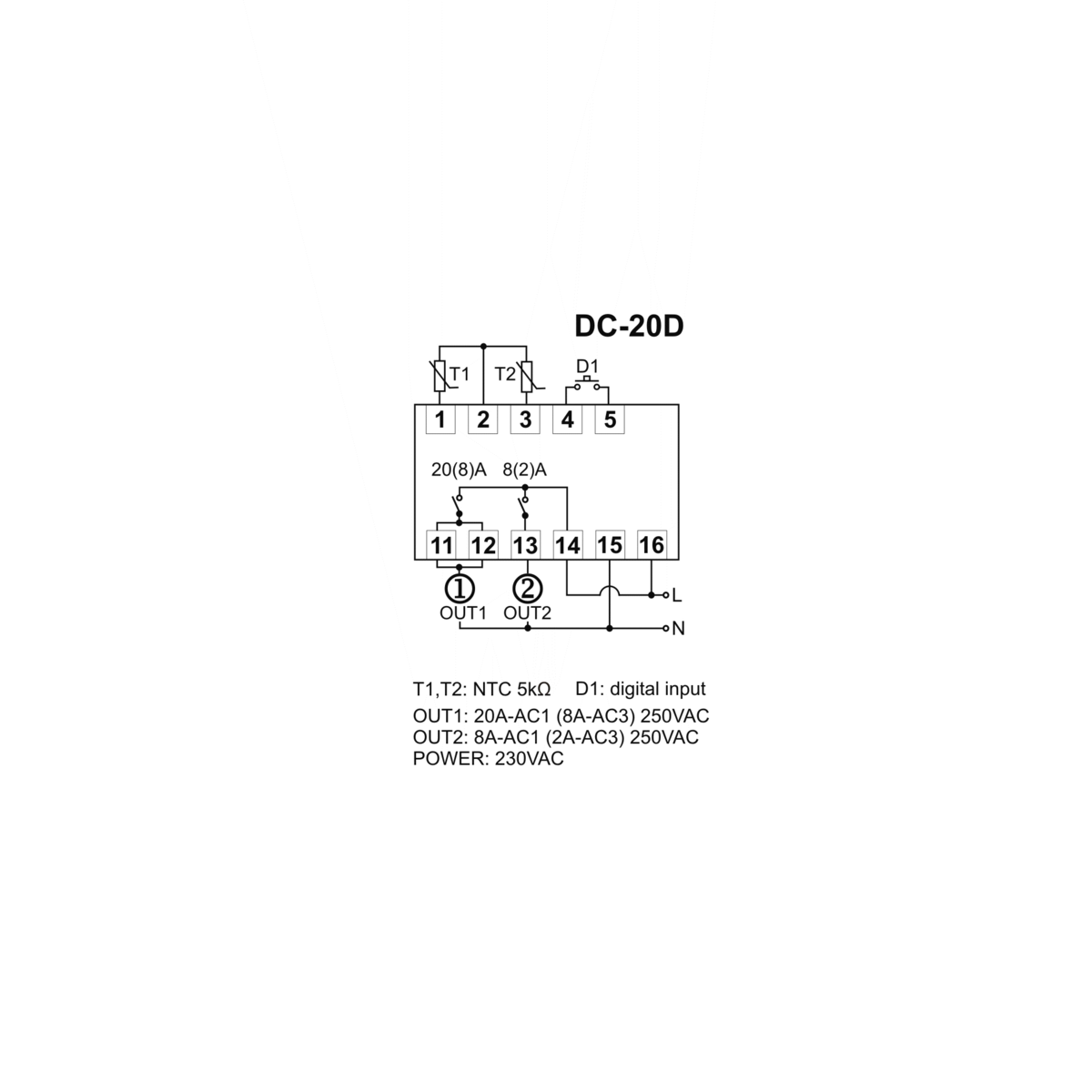

Wejście: | 2 czujniki temperatury NTC 5kOhm przy 25°C wejście cyfrowe (normowe otwarte lub zamknięte) |
Zakres pomiarowy: | -50 ... + 150°C |
Dokładność pomiaru: | +/- 0,5°C |
Okres próbkowania: | 330 ms |
Rozdzielczość wskazań: | 0,1°C w całym zakresie |
Rozdzielczość nastawy: | 0,1°C w całym zakresie |
Wyświetlacz: | LED, 4 cyfry o wysokości 11mm z ikonami graficznymi |
Metoda regulacji: | ON-OFF z histerezą |
Dokładność regulacji: | ustawiana w zakresie 0,1 ... 20,0°C |
Wyjścia sterujące: | 1 przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli |
Funkcje dodatkowe: | - funkcje matematyczne (pomiar różnicy, średniej) |

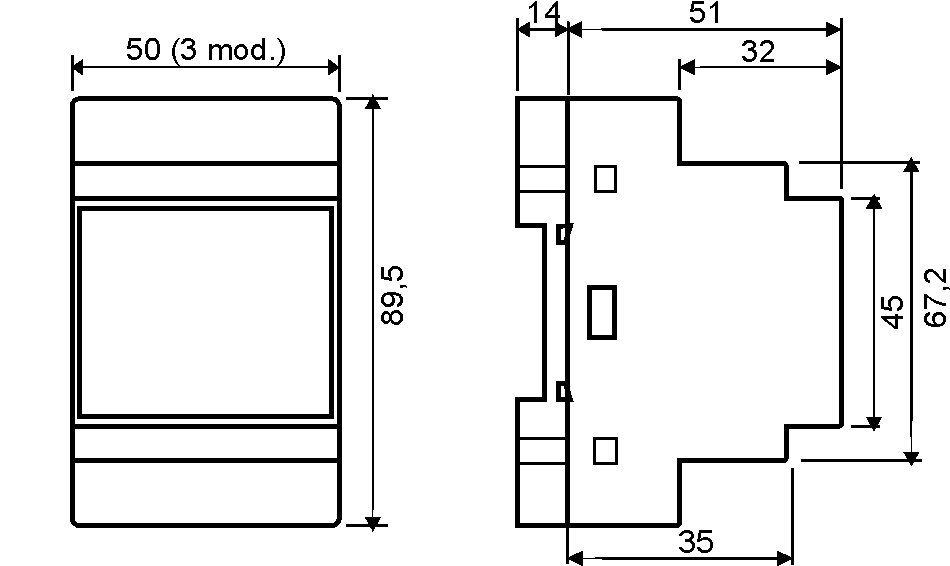

Montaż: | na szynie DIN TH-35 |
Stopień i klasa ochrony: | IP20 / II |
Zasilanie: | 230VAC +/- 15% lub 12VAC / DC lub 24AC / DC |
Pobór mocy: | maks. 3 VA |
Warunki pracy: | -5 ... 60°C; 0 ... 85% RH (bez kondensacji) |
Warunki składowania: | -40 ... 85°C; 0 ... 85% RH (bez kondensacji) |
