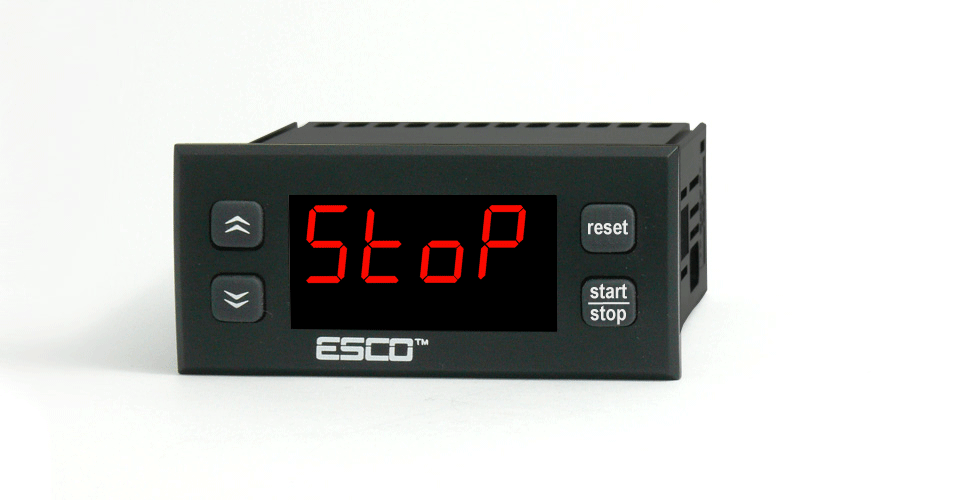

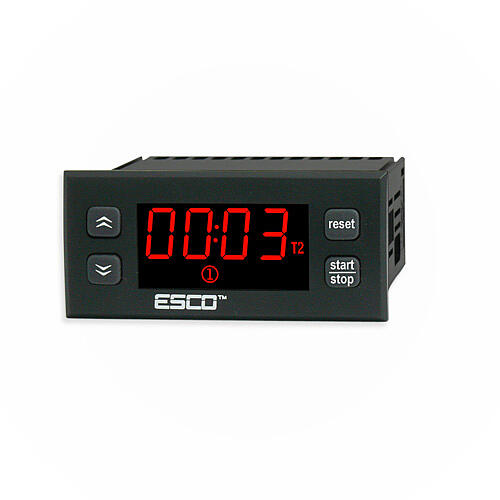

TC11

Czasówka, timer, przekaźnik czasowy

Wielofunkcyjny przekaźnik czasowy (timer) przeznaczony do realizacji funkcji czasowych w układach automatyki przemysłowej i domowej.

Skonfiguruj produkt
Zasilanie
165,00 zł netto
202,95
  • Zakres czasu 1s ... 99h59minut
  • Rozdzielczość 1s lub 1min
  • Nastawa czasu T1 i T2 (lub tylko T1)
  • Przyciski START / STOP, RESET
  • Funkcja PAUZA
  • 6 trybów pracy (załączanie, rozłączanie, praca cykliczna itp.)
  • Sygnalizacja dźwiękowa po zakończeniu
  • Wyjście przekaźnikowe dużej mocy 20A 4,5kW
  • Wejście do wyzwalania komend START / STOP / RESET z zewnątrz
  • Atrakcyjny wyświetlacz z graficznymi ikonami

Zastosowanie timera:
- mieszalniki
- pompy
- wentylatory
- dozowniki
- podajniki
- prasy
- piece piekarnicze
- smażalniki
- układy świetlne
- agregaty (timer może pracować jako licznik motogodzin)

Timer służy do załączania / rozłączania urządzeń lub jako licznik czasu pracy. Może pracować z nastawą czasu tylko T1 lub T1 i T2 w pracy cyklicznej. Posiada 6 trybów pracy wyzwalanych przyciskami START / STOP, RESET lub sygnałem zwierającym z zewnątrz. Współpracuje z wyłącznikami zwykłymi dwubiegunowymi (bistabilny) lub wyłącznikami impulsowymi dzwonkowymi (monostabilny).

Czas może być ustawiany:
- w sekundach (zakres 1s ... 99min59s)
- w minutach (zakres 1min ... 99h59min)

Timer moze załączać / rozłączać urządzenia dużej mocy (maksymalne obciążenie 4500W ), ponieważ wyposażony wyjscie przekaźnikowe o mocy 20A. Posiada dodatkowo wbudowany sygnalizator dźwiękowy, który po zakończeniu cyklu pracuje przez określony czas.

Montaż w tablicy lub obudowie hermetycznej, naściennej.

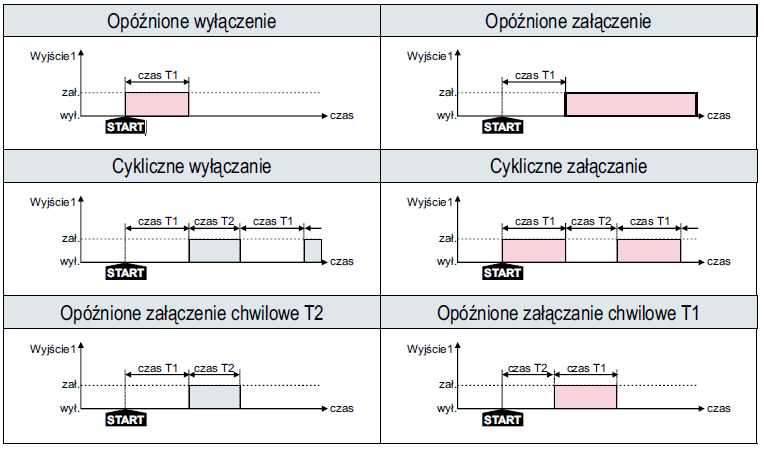

Tryb pracy

Dane techniczne

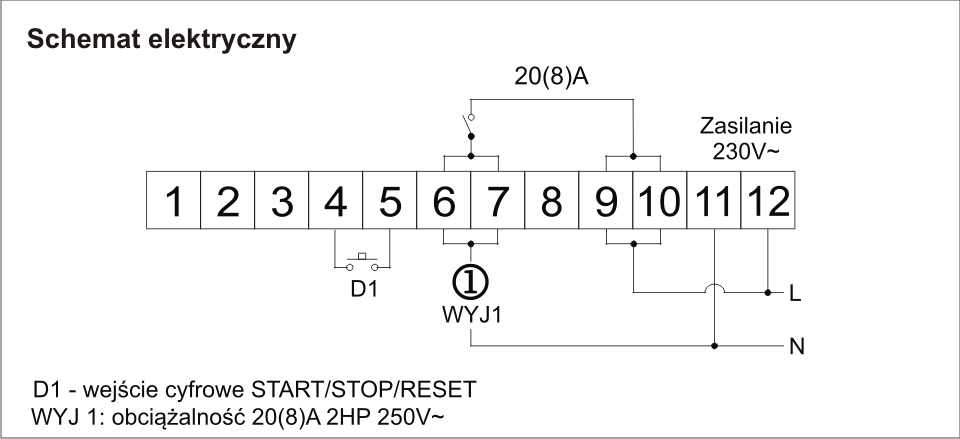

Wejście cyfrowe:

wyzwalanie komend: START, STOP, PAUZA, RESET

przez podanie impulsu zwierającego na styki 4-5

minimalny czas impulsu 100ms

Zakres czasu:

1s ... 99h59min

Sposób wyświetlania

i nastawy czasu:

do wyboru przez użytkownika

minuty: sekundy (rozdzielczość 1 sekunda)

godziny: minuty (rozdzielczość 1 minuta)

Tryb pracy:

opóźnione załączanie, opóźnione wyłączanie,

cykliczne załączanie z nastawą czasu T1 lub T1 i T2

Dokładność pomiaru czasu:

+/- 0,1%

Wyświetlacz:

LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Wyjście sterujące:

przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli

Funkcje dodatkowe:

- sygnalizacja dźwiękowa
- funkcja PAUZA

Montaż:

w otworze o wymiarch: 71 x 29mm

Stopień i klasa ochrony:

IP65 / II

Zasilanie:

230VAC +/- 15% lub 12VAC / DC lub 24AC / DC

Pobór mocy:

max. 3 VA

Warunki pracy:

-5 ... 60 ° C; 0 ... 85% RH (bez kondensacji)

Warunki składowania:

-40 ... 85 ° C; 0 ... 85% RH (bez kondensacji)

Pliki do pobrania

Instrukcja pdf Pobierz plik
Karta katalogowa pdf Pobierz plik
