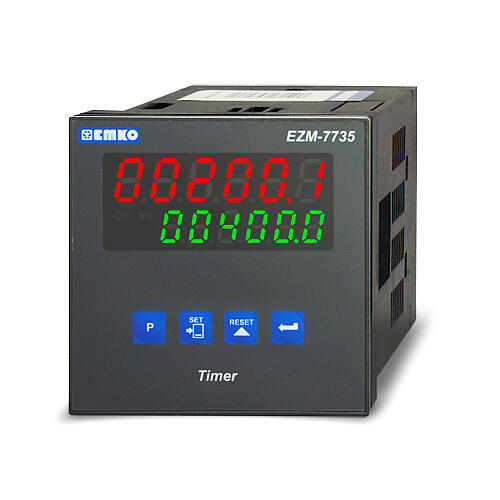

EZM7735

Timer programowalny

zakres czasu: 0,01s...999,99h

nastawa czasu: T1

tryb pracy: start, pauza, reset

wyjście: 1

Skonfiguruj produkt
Zasilanie
300,00 zł netto
369,00

Timery przeznaczone do precyzyjnego odmierzania czasu i realizacji funkcji czasowych w układach automatyki przemysłowej i procesach produkcji np. :
- maszyny pakujące
- zgrzewarki
- taśmociągi, linie produkcyjne
Wszystkie modele z tej serii mają jednakowe funkcje, różnią się rozmiarem obudowy i wyświetlacza. Każdy timer posiada 8 trybów pracy z funkcją ręcznego lub automatycznego resetu po osiągnięciu nastawy. Komendy START/STOP, PAUZA, RESET są wyzwalane z klawiatury lub impulsem z zewnątrz. Impuls wyzwalający może pochodzić z zestyków mechanicznych lub z czujnika zbliżeniowego. Urządzenie pozwala na ustawienie czasu T1 w zakresie 0,01s...999,99h, po odliczeniu którego wyjście przekaźnikowe zmieni swoją pozycję. Wyjście może pracować w pozycji NO lub NC, a czas działania może być określony w zakresie 00,00...99,99s. Przyrząd umożliwia również precyzyjny pomiar czasu trwania impulsu START/STOP.

  • Szeroki zakres czasu 0,01...999,99h

  • Wysoka dokładność

  • 8 trybów pracy

  • 3 wejścia:START,PAUZA,RESET

  • Wyjście sterujące

  • Blokada klawiszy

Dane techniczne

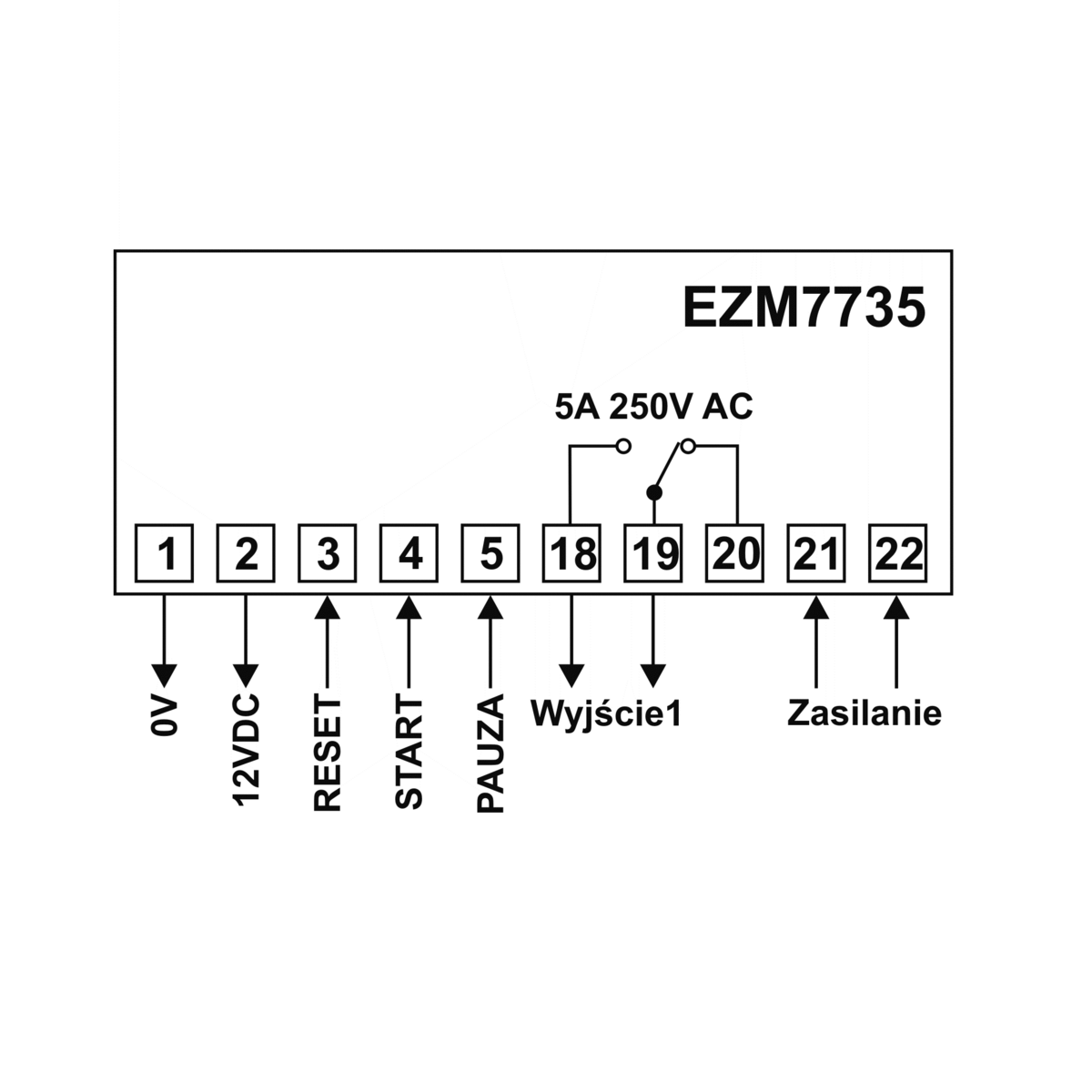

Wejścia:

3 wejścia do wyzwalania komend START,PAUZA,RESET

Sygnał wejściowy:

beznapięciowy lub napięciowy (max. 30V DC) ze styków zbliżeniowych, minimalny czas trwania impulsu 1 ms

Polaryzacja wejść:

NPN,PNP dla wszystkich sygnałow

Poziomy przełączające:

niski: 0...2V

wysoki: 3...30V

Wyjście:

przekaźnikowe 5A 250V~,

Tryby pracy:

przekaźnik czasowy lub precyzyjny licznik czasu
8 trybów pracy do wyboru przez użytkownika
z funkcją automatycznego lub ręcznego resetu

Zakres czasu:

0,01s...999,99h

Jednostka czasu:

do wyboru przez użytkownika

Kierunek odmierzania czasu:

postępowy (od zera do nastawy)

rewersyjny (od nastawy do zera)

Wyświetlacz:

podwójny LED, 6 cyfry o wysokości 8 i 10,8 mm

Stopień i klasa ochrony:

IP65/ II

Separacja galwaniczna:

2kV

Zasilanie:

230V AC lub 12V AC/DC lub 24V AC/DC, pobór mocy 2,3VA

Wbudowany zasilacz:

12V DC/50mA do zasilania czujników zbliżeniowych na obiekcie

Warunki pracy:

0...50°C; 0...90%RH (bez kondensacji)

Montaż:

w otworze o wymiarach 69x69 mm
