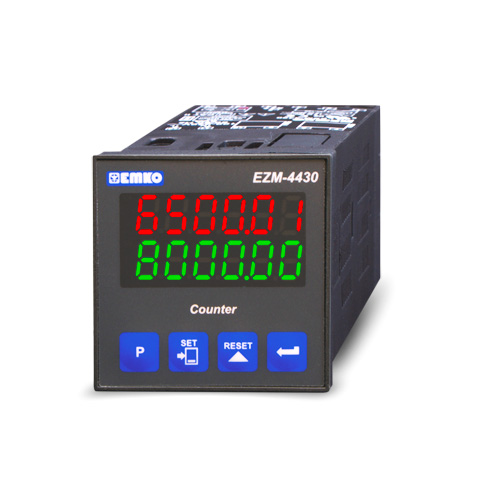

EZM4430

Licznik elektroniczny

wejścia: 2, PAUZA RESET

funkcje: licznik impulsów

wyjście: 1

Skonfiguruj produkt
Zasilanie
300,00 zł netto
369,00

Kompaktowa seria liczników przeznaczonych do zliczania impulsów w układach automatyki i procesach produkcji np.:
- zliczanie detali na linii produkcyjnej,
- pomiaru przepływu, sterowanie dozownikami,
- pomiar długości, sterowanie napędami,
- pomiar i regulacja prędkości obrotowej.
Licznik wyposażony jest w dwa niezależne kanały liczące A i B, które pracują w różnych trybach:



Dzięki funkcji mnożnika/dzielnika i zmiany kropki dziesiętnej impulsy mogą być przeliczane w dowolny sposób i wyświetlane na wyświetlaczu. Dodatkowo można ustawić wartość licznika wstępnego. Licznik ma 8 trybów pracy z funkcją ręcznego lub automatycznego resetu po osiągnięciu nastawy. Wyjście może pracować w pozycji NO lub NC, a czas działania wyjścia może być określony w zakresie
00,00...99,99s. Komenda RESET może być wyzwalana z klawiatury lub z zewnątrz. Impuls wyzwalający może pochodzić z zestyków mechanicznych lub z czujnika zbliżeniowego.

Dane techniczne

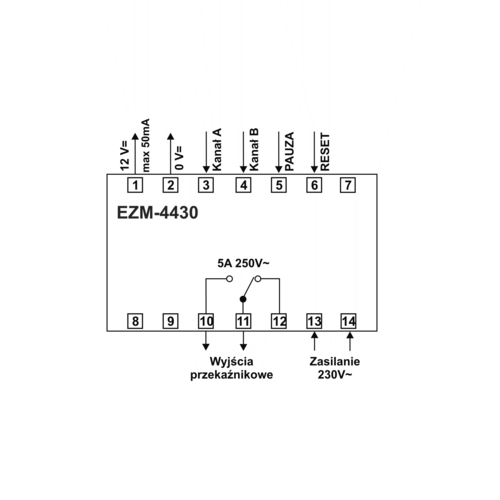

Wejścia:

2 wejścia zliczające (kanał A i B)

2 wejścia do wyzwalania komend PAUZA, RESET

Sygnał wejściowy:

beznapięciowy lub napięciowy (max. 30V DC)

ze styków mechanicznych, z czujników impulsowych, z enkodera

Polaryzacja wejść:

NPN, PNP dla wszystkich sygnałów

Poziomy przełączające :

niski: 0...2V
wysoki: 3...30V

Filtr cyfrowy:

0...50ms (niweluje wpływ drgań styków mechanicznych)

Max. częstotliwość zliczania:

30Hz dla zestyków mechanicznych
10kHz dla enkoderów
20kHz dla czujników zbliżeniowych

Wyjście:

przekaźnikowe 5A/250V AC

Tryby pracy:

licznik impulsów
8 trybów pracy do wyboru przez użytkownika
z funkcją automatycznego lub ręcznego resetu

Montaż:

w otworze o wymiarach: 46 x 46mm

Zakres wskazań:

-99999...999998 + kropka dziesiętna

Wyświetlacz:

podwójny LED, 6 cyfry o wysokości 8mm

Stopień ochrony:

IP65



Zasilanie:

230V AC lub 12V AC/DC lub 24V AC/DC, pobór mocy 2,3VA

Wbudowany zasilacz:

12V DC/50mA do zasilania czujników na obiekcie

Warunki pracy:

0...50°C; 0...90%RH (bez kondensacji)
