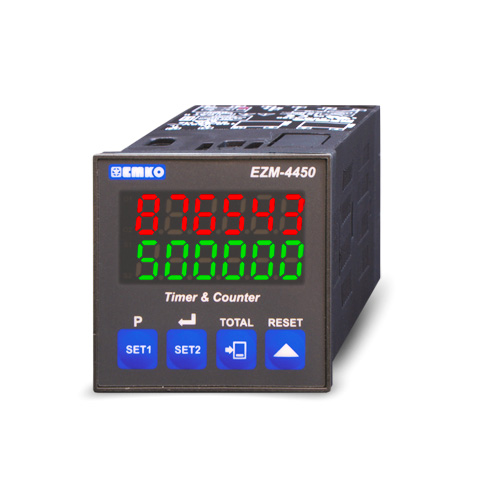

EZM4450

Licznik elektroniczny

wejścia: 2, PAUZA RESET

funkcje: licznik impulsów, licznik cykli, przekaźnik czasowy, tachometr/częstościomierz, licznik czasu

inne: RS-232/RS-485

wyjścia: 2

Skonfiguruj produkt
zasilanie
interfejs
moduł rozszerzający 1
moduł rozszerzający 2
330,00 zł netto
405,90 zł

Wielofunkcyjna seria liczników przeznaczonych do zliczania impulsów i czasu w nowoczesnych układach automatyki przemysłowej. W zależności od konfiguracji, przez użytkownika, przyrząd może pracować w trybie:

  • Licznik/licznik sumujący

  • Licznik cykli

  • Przekaźnik czasowy(timer)

  • Tachometr/miernik częstotliwości

  • Licznik czasu

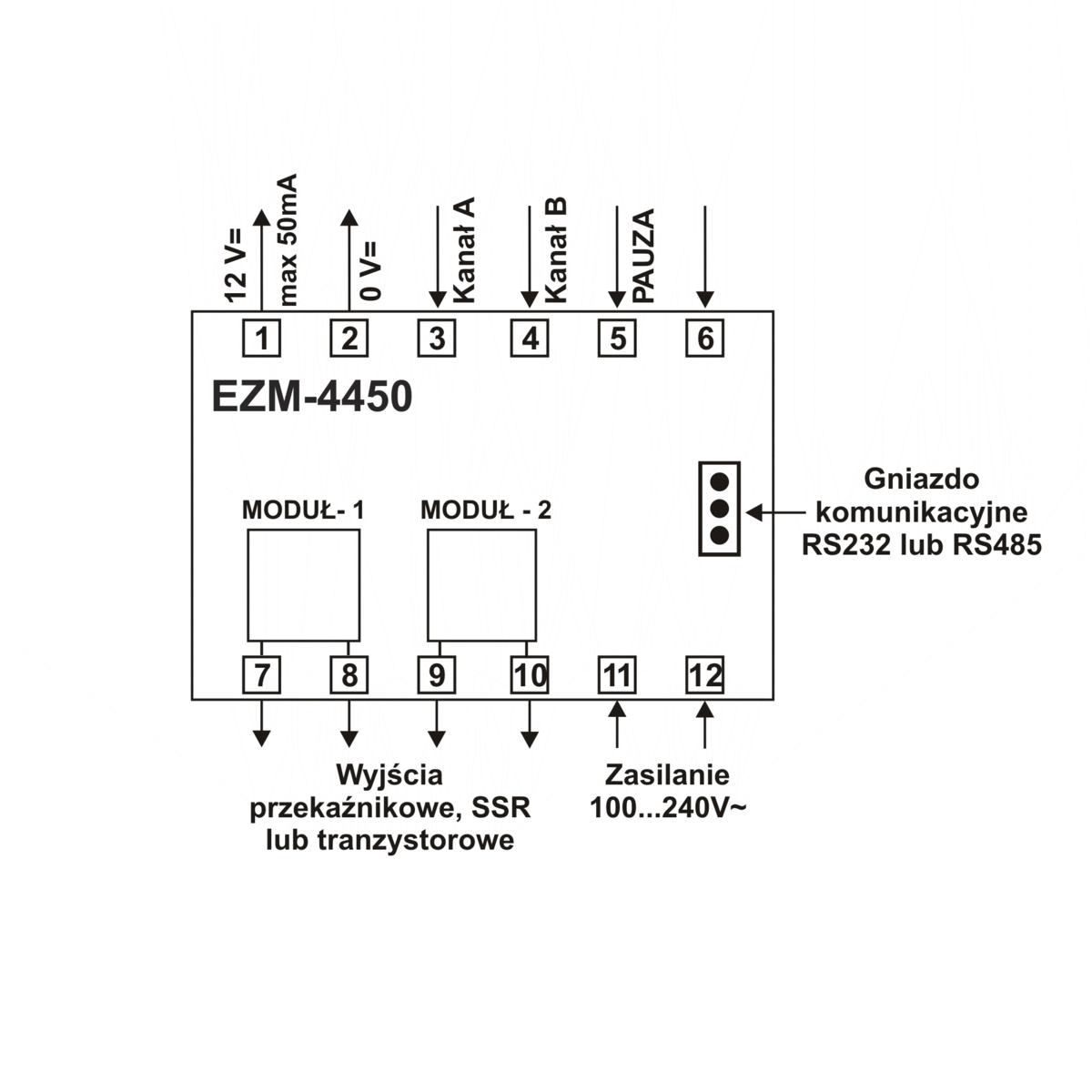

Wszystkie parametry pracy programuje się z klawiatury bądź z komputera PC. Licznik ma konstrukcję modułową (wsuwane wewnątrz moduły gniazdo/wtyk). Umożliwia to dopasowanie funkcji do własnych potrzeb oraz jego szybką rozbudowę w przyszłości, np. o dodatkowe wyjście sterujące. Fabrycznie wyposażony jest w:

 - 2 wejścia liczące (kanał A i B),

 - 2 gniazda do podłączenia opcjonalnych modułów rozszerzających,

 - interfejs komunikacji RS-232.

Dzięki interfejsowi komunikacji dane pomiarowe mogą być wyświetlane i archiwizowane, a użytkownik może konfigurować urządzenie i zmieniać nastawy na ekranie komputera. Przy wykorzystaniu konwertera ETHERNET/RS-485 obsługa i wizualizacja może być realizowana zdalnie z poziomu sieci lokalnej LAN lub internet.

Dane techniczne

Wejścia:

2 wejścia zliczające (kanał A i B)
2 wejścia do wyzwalania komend PAUZA, RESET

Sygnał wejściowy:

beznapięciowy lub napięciowy (max. 30V DC)
ze styków mechanicznych lub z czujników impulsowych, z enkodera

Polaryzacja wejść:

NPN, PNP dla wszystkich sygnałów

Poziomy przełączające :

niski: 0...2V

wysoki: 3...30V

Max. częstotliwość zliczania:

30Hz dla zestyków mechanicznych
3,5kHz dla enkoderów; 6kHz dla czujników zbliżeniowych

Zakres wskazań:

-99999...999998

Wyjścia 1 i 2 (opcjonalne):

przekaźnikowe 3A/250V AC

napięciowe dla przekaźnika SSR: 12VDC/30mA

typu otwarty kolektor OC: 18VDC/40mA

Tryby pracy:





licznik impulsów/sumujący:

tryb zliczania: A, A-B, A+B, A/B, enkoder
8 trybów pracy z funkcją automatycznego lub ręcznego resetu
nastawy SET1 i SET2, funkcja sumowania
np. SET2=bieżace zliczanie, SET1=suma wszystkich produktów

licznik cykli:

tryb zliczania: A, A-B, A+B, A/B, enkoder
2 trybów pracy z funkcją automatycznego lub ręcznego resetu
nastawy SET1 i SET2, funkcja zliczania cykli (partii produktów)
np. SET2=bieżace zliczanie, SET1=ilość zliczonych cykli

przekaźnik czasowy:

8 trybów pracy z funkcją automatycznego lub ręcznego resetu
nastawy czasu T1 i T2, zakres: 0,01s...999,99h, 7 podzakresów

tachometr/częstotliwościomierz:

pomiar częstotliwości lub prędkości obr/min, obr/s, cm/min, m/s
2 alarmy z funkcją histerezy i podtrzymania po wystąpieniu

licznik czasu:

pomiar od podania impulsu A lub czasu trwania impulsu A lub A-B

8 trybów pracy z funkcją automatycznego lub ręcznego resetu

nastawy czasu T1 i T2, zakres: 0,01s...999,99h, 7 podzakresów





Zakres wskazań:

-99999...999998 + kropka dziesiętna, mnożnik/dzielnik, offset

Kierunek zliczania:

postępowy (od zera do nastawy)

rewersyjny (od nastawy do zera)

Komunikacja:

interfejs RS-232 (standard), RS-485 (opcja), protokół ModBus-RTU

zewnętrzny konwerter ECNV RS485/ETHERNET (opcja)

Wyświetlacz:

podwójny LED, 6 cyfry o wysokości 8mm

Stopień ochrony:

IP65

Zasilanie:

100..240V AC lub 24V AC/DC, pobór mocy 6VA

Wbudowany zasilacz:

12V DC/50mA do zasilania czujników na obiekcie

Warunki pracy:

0...50°C; 0...90%RH (bez kondensacji)

Montaż:w otworze o wymiarach 46x46 mm
