Elektroniczny regulator temperatury to niepozorne urządzenie o ogromnym znaczeniu. Spotykamy je w wielu dziedzinach życia, od przemysłu i produkcji, przez rolnictwo i hodowlę, aż po nasze domy i mieszkania. Wszędzie tam, gdzie dokładność pomiaru i kontrola temperatury jest kluczowa dla efektywności i komfortu, regulatory temperatury stają się niezbędnym elementem.
W tym edukacyjnym poradniku zgłębimy tajniki regulatorów temperatury. Wyjaśnimy ich działanie, funkcje i znaczenie w codziennym życiu. Zapoznamy Cię z podstawowymi pojęciami związanymi z regulacją temperatury, takimi jak:
Czujniki temperatury
Zadana temperatura
Histereza
Algorytm regulacji
Wyjście regulatora
Dodatkowo, poruszymy kwestie:
Rodzajów regulacji: ON-OFF z histerezą, P, I, D, PID.
Automatycznego doboru nastaw parametrów PID.
Poznając te zagadnienia, zyskasz niezbędną wiedzę do świadomego wyboru i konfiguracji regulatora temperatury.
Czujniki temperatury: rodzaje i zastosowanie w regulatorach temperatury
Czujniki temperatury to urządzenia, które przekształcają temperaturę fizyczną w sygnał elektryczny, który może być odczytany przez regulator. Kontrolery temperatury posiadają wyświetlacz, na którym prezentowana są bieżące temperatury i ich wielkości. Programowalne regulatory temperatury i sterowniki pozwalają na podłączenie różnych rodzajów czujników, dzięki którym utrzymasz podczas procesów określony zakres wymaganej temperatury.
Regulator temperatury z czujnikiem: rodzaje czujników temperatury
Termopary: to dwa różne metale połączone ze sobą. Gdy temperatura połączenia zmienia się, generowany jest sygnał napięciowy. Termopary są niedrogie i mają szeroki zakres pomiarowy, ale są podatne na zakłócenia elektromagnetyczne. Charakteryzują się niską dokładnością w dolnych partiach temperatur.
Czujniki rezystancyjne: to rezystory, których opór zmienia się wraz z temperaturą. Czujniki rezystancyjne są dokładne i stabilne, ale mają stosunkowo wąski zakres pomiarowy.
Wyjście regulatora: rodzaje wyjść regulatorów temperatury i ich zastosowanie
Wyjście regulatora temperatury to sygnał, który regulator wysyła do elementu wykonawczego w celu sterowania temperaturą procesu. Istnieje kilka rodzajów wyjść regulatorów temperatury:
1. Wyjście analogowe:
Wyjście analogowe to napięcie lub prąd, które jest proporcjonalne do sygnału sterującego.
Wyjścia analogowe są stosowane z elementami wykonawczymi, które wymagają sygnału analogowego, np. z regulatorami mocy, zaworami sterowanymi napięciem lub prądem.
2. Wyjście cyfrowe:
Wyjście cyfrowe to sygnał binarny, który może przyjmować wartości 0 lub 1.
Wyjścia cyfrowe są stosowane z elementami wykonawczymi, które wymagają sygnału cyfrowego, np. z stycznikami lub przekaźnikami.
3. Wyjście przekaźnikowe:
Wyjście przekaźnikowe to rodzaj wyjścia regulatora temperatury, który wykorzystuje przekaźnik do sterowania elementem wykonawczym
Przekaźnik to elektromechaniczne urządzenie, które działa jak przełącznik. Gdy na cewkę przekaźnika zostanie podane napięcie, styki przekaźnika zostaną zwarte. Gdy napięcie zostanie odłączone, styki przekaźnika zostaną rozwarte.
4. Wyjście PWM – sterownie SSR:
Wyjście PWM (Pulse Width Modulation) to sygnał cyfrowy o zmiennej szerokości impulsu.
Szerokość impulsu jest proporcjonalna do sygnału sterującego.
Wyjścia PWM są stosowane z elementami wykonawczymi, które mogą być sterowane szerokością impulsu, np. z stycznikami SSR, grzejnikami elektrycznymi lub silnikami.
Zadana temperatura: wpływ na działanie sterownika temperatury
Zadana temperatura to żądana temperatura procesu, którą regulator ma utrzymywać. Jest ona ustawiana przez użytkownika regulatora. Zadana temperatura jest jednym z najważniejszych parametrów wpływających na działanie regulatora. Regulator będzie sterować elementem grzejnym lub chłodzącym w celu utrzymania temperatury procesu na poziomie zadanej temperatury.
Histereza w sterowaniu i regulacji temperatury
Histereza to zjawisko, w którym zmiana wartości wyjściowej układu zależy nie tylko od wartości wejściowej, ale również od jej historii. W przypadku regulatorów temperatury histereza oznacza, że temperatura załączania i wyłączania elementu grzejnego lub chłodzącego jest różna.
Przykłady zastosowania histerezy: sterowanie i regulacja temperatury w przemyśle spożywczym

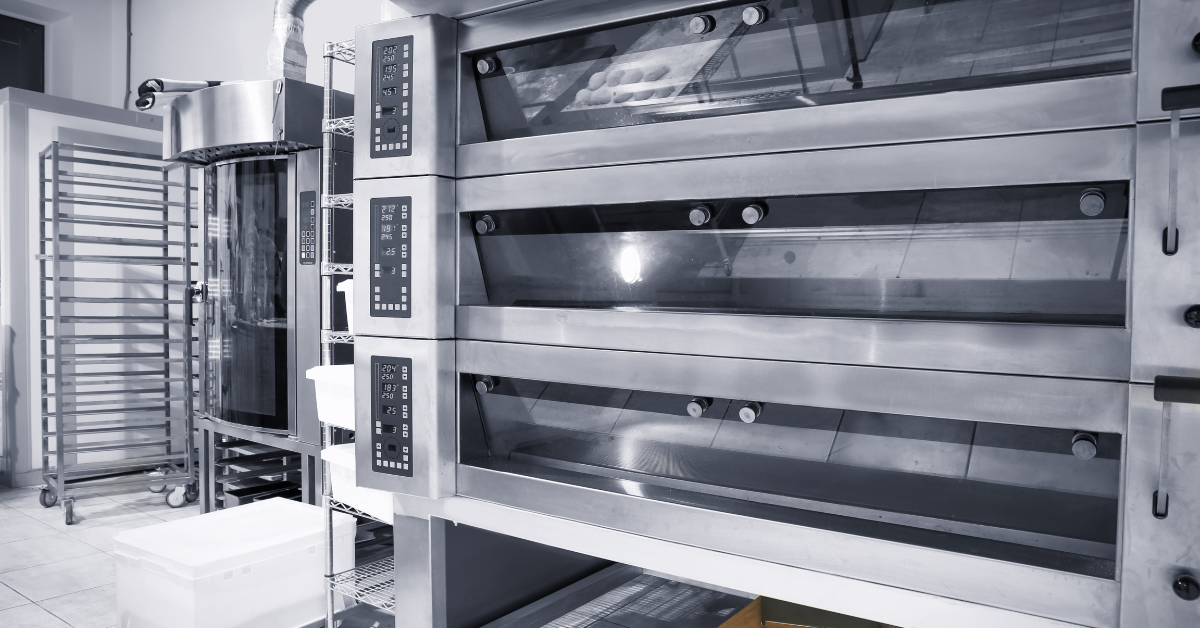

1. Pieczenie ciasta
Temperatura w piekarniku musi być utrzymana na stałym poziomie, aby ciasto piekło się równomiernie. Histereza pomaga zapobiec zbyt częstemu włączaniu/wyłączaniu grzałek, co może prowadzić do nierównomiernego wypieczenia ciasta.
Przykład:
Temperatura zadana dla piekarnika wynosi 180°C. Histereza jest ustawiona na 5°C. Oznacza to, że grzałki włączą się, gdy temperatura spadnie do 175°C, ale nie wyłączą się, dopóki temperatura nie wzrośnie do 180°C.
2. Pasteryzacja mleka
Mleko musi być pasteryzowane w określonej temperaturze przez określony czas, aby zabić szkodliwe drobnoustroje. Histereza pomaga utrzymać temperaturę procesu w zadanym zakresie, co zapewnia bezpieczeństwo produktu.
Przykład:
Temperatura zadana dla pasteryzacji mleka wynosi 63°C. Histereza jest ustawiona na 1°C. Oznacza to, że grzejniki włączą się, gdy temperatura spadnie do 62°C, ale nie wyłączą się, dopóki temperatura nie wzrośnie do 63°C.
3. Mrożenie warzyw
Warzywa muszą być mrożone w określonej temperaturze, aby zachować ich wartości odżywcze i smak. Histereza pomaga utrzymać temperaturę zamrażarki w zadanym zakresie, co zapewnia wysoką jakość produktu.
Przykład:
Temperatura zadana dla zamrażarki wynosi -18°C. Histereza jest ustawiona na 2°C. Oznacza to, że sprężarka włączy się, gdy temperatura wzrośnie do -16°C, ale nie wyłączy się, dopóki temperatura nie spadnie do -18°C.
Histereza jest ważnym elementem sterowania temperaturą w wielu procesach przemysłowych. Pozwala na zapewnienie stabilności procesu, bezpieczeństwa produktu i oszczędność energii. Należy również pamiętać, że wartość histerezy musi być dobierana indywidualnie dla każdego procesu regulacji i sterowania poziomu temperatury.
Wpływ histerezy na pracę regulatora
Histereza jest ważnym elementem sterowania temperaturą, który może mieć zarówno pozytywny, jak i negatywny wpływ na pracę regulatora. Dobór wartości histerezy musi być dobrany indywidualnie dla każdego procesu, aby zapewnić optymalną regulację temperatury.
Pozytywne aspekty:
Stabilność procesu: histereza ogranicza częstotliwość załączania i wyłączania elementu grzejnego/chłodzącego, co zapewnia stabilność temperatury i chroni urządzenia przed nadmiernym zużyciem.
Oszczędność energii: mniejsze wahania temperatury oznaczają mniejsze straty ciepła, co przekłada się na oszczędność energii.
Wydłużenie żywotności elementów grzejnych/chłodzących: mniejsza częstotliwość załączania i wyłączania elementu grzejnego/chłodzącego wydłuża jego żywotność.
Negatywne aspekty:
Wahania temperatury: histereza może prowadzić do większych wahań temperatury wokół wartości zadanej, co może być niepożądane w niektórych procesach.
Dłuższy czas reakcji: ze względu na histerezę regulator może potrzebować więcej czasu na zareagowanie na zmiany temperatury.
Dobór wartości histerezy:
Wartość histerezy musi być dobierana indywidualnie dla każdego procesu regulacji i sterowania temperaturą. Należy wziąć pod uwagę:
Rodzaj procesu: w niektórych procesach (np. pieczenie ciasta) dopuszczalne są większe wahania temperatury, a w innych (np. pasteryzacja mleka) wymagana jest większa precyzja.
Charakterystyka regulatora: różne regulatory mają różne zakresy regulacji histerezy.
Pożądany poziom stabilności i bezpieczeństwa: należy ustalić kompromis między stabilnością temperatury, a dopuszczalnymi wahaniami.
Algorytmy regulacji: omówienie różnych algorytmów stosowanych w elektronicznych regulatorach temperatury
Algorytm regulacji to zbiór instrukcji, który określa, jak regulator ma obliczać sygnał sterujący na podstawie wartości zadanej i zmierzonej zmiennej procesu. Istnieje wiele różnych algorytmów regulacji, a każdy z nich ma swoje zalety i wady.
Najczęstsze algorytmy regulacji: regulatory temperatury przewodowe
Regulacja proporcjonalna (P): sygnał sterujący jest proporcjonalny do różnicy między wartością zadaną a zmierzoną.
Regulacja całkowa (I): sygnał sterujący jest proporcjonalny do całki z różnicy między wartością zadaną a zmierzoną.
Regulacja różniczkowa (D): sygnał sterujący jest proporcjonalny do pochodnej różnicy między wartością zadaną a zmierzoną.
Regulacja: ON-OFF z histerezą czy P, PI, PD, PID
Regulacja ON-OFF z histerezą:
Zasada działania: prosta regulacja, która włącza element grzejny/chłodzący po spadku temperatury poniżej zadanej wartości i wyłącza go po jej wzroście do zadanej wartości.
Zalety: prosta konstrukcja, niska cena.
Wady: wahania temperatury, duże zużycie energii, niedokładna regulacja.
Regulacja proporcjonalna (P):
Zasada działania: sygnał sterujący jest proporcjonalny do różnicy między wartością zadaną a zmierzoną.
Zalety: szybsza reakcja na zmiany temperatury niż ON-OFF, mniejsze wahania temperatury.
Wady: stały błąd regulacji (offset).
Regulacja całkowa (I):
Zasada działania: eliminuje błąd regulacji (offset) regulacji proporcjonalnej.
Zalety: dokładna regulacja temperatury.
Wady: długi czas reakcji na zmiany temperatury.
Regulacja różniczkowa (D):
Zasada działania: zmniejsza wahania temperatury poprzez przewidywanie przyszłych zmian.
Zalety: szybsza reakcja na zmiany temperatury.
Wady: może powodować niestabilność regulacji.
Regulacja PID:
Zasada działania: łączy zalety regulacji proporcjonalnej, całkowej i różniczkowej.
Zalety: dokładna i stabilna regulacja temperatury, szybka reakcja na zmiany temperatury.
Wady: bardziej złożona konstrukcja, wyższa cena.
Wybór metody regulacji:
Proste procesy: regulacja ON-OFF z histerezą może być wystarczająca.
Dokładna regulacja: regulacja PID jest najlepszym wyborem.
Szybka reakcja: regulacja P lub PD może być lepsza.
Automatyczny dobór nastaw parametrów PID
Automatyczny dobór nastaw parametrów PID to metoda konfigurowania regulatora PID bez ręcznego określania wartości współczynników proporcjonalnego (P), całkowego (I) i różniczkowego (D). Większość sterowników posiada zaimplementowany algorytm automatycznego doboru nastaw PID który się nazywa AUTO TUNING. Po uruchomieniu tej funkcji sterownik wykona cykl grzania, temperatura zostanie przekroczona po czym zostanie ustabilizowana, wtedy sterownik przypisze nastawy parametrów P I D.
Regulatory temperatury – kluczowe komponenty do precyzyjnego sterowania temperaturą w systemach
Elektroniczne regulatory temperatury to urządzenia wykorzystywane w szerokim zakresie: od przemysłu po codzienne zastosowanie w naszych domach np. systemy sterowania urządzeniami grzewczymi. Ich działanie opiera się na precyzyjnym programowaniu i kontroli ustawień temperatury. Urządzenia te korzystają z różnych rodzajów czujników temperatury, takich jak termopary i czujniki rezystancyjne, które przekształcają temperaturę fizyczną na sygnał elektryczny.
Różnorodne wyjścia regulatorów, w tym analogowe, cyfrowe, przekaźnikowe i PWM, mają kluczowe znaczenie w sterowaniu procesami. Zadana temperatura i histereza to dwie fundamentalne koncepcje w regulacji temperatury, wpływające na działanie sterownika.
Regulatory temperatury mogą stosować różne algorytmy regulacji, w tym proste metody ON-OFF z histerezą, a także bardziej skomplikowane metody takie jak regulacja proporcjonalna (P), całkowa (I), różniczkowa (D) i PID, zależnie od wymaganej precyzji i dynamiki procesu. Automatyczny dobór nastaw parametrów PID, często dostępny w nowoczesnych sterownikach, ułatwia konfigurację i zapewnia optymalną pracę urządzenia.
Każdy z tych elementów/funkcji składa się na efektywność i niezawodność elektronicznych regulatorów temperatury, które są niezbędne w wielu kluczowych procesach przemysłowych i codziennych aplikacjach.
Montaż sterowników i regulatorów temperatury o tym pamiętaj
Dobór sterownika do regulacji temperatury nie powinien opierać się wyłącznie na cenie, lecz przede wszystkim na dopasowaniu do specyfiki procesu i pożądanej precyzyjności.
Czujnik temperatury jest elementem kluczowym – jego właściwy dobór i umiejscowienie gwarantują wiarygodne pomiary.
Histereza to funkcja o wielu zaletach, ale wymaga indywidualnego doboru wartości dla każdego zastosowania.
Różnorodność algorytmów regulacji pozwala na dopasowanie strategii sterowania do specyfiki procesu.
Automatyczny dobór nastaw PID ułatwia konfigurację przewodowego regulatora temperatury i zapewnia optymalną regulację temperatury.
