Sterownik do ogrzewania SC-20 - charakterystyka

Specjalistyczny sterownik do instalacji centralnego ogrzewania i ciepłej wody użytkowej, kominków i kolektorów słonecznych, reguluje pracę pompy kolektora oraz dodatkowego źródła ciepła, Drugie źródło jest aktywowane w okresach niskiej aktywności słońca, kiedy ilość energii z kolektorów jest niewystarczająca i należy podgrzać zasobnik w inny sposób. Dodatkowe wyjście może posłużyć do zarządzania pompą cyrkulacyjną C.W.U. bądź zaworem.

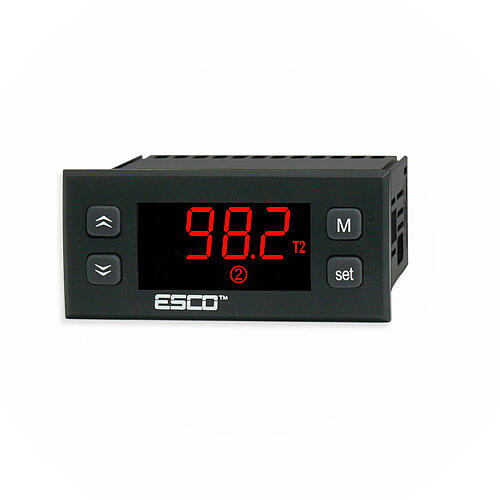

Producent wyposażył urządzenie w czytelny wyświetlacz LED i prosty w obsłudze panel. Obudowa wykazuje dużą odporność na uszkodzenia mechaniczne oraz skrajne temperatury. Na szczególną uwagę zasługuje ochrona przed zamarzaniem i przegrzaniem zasobnika. W zestawie znajdują się dwie sondy temperatury wykonane z najwyższej jakości stali nierdzewnej.

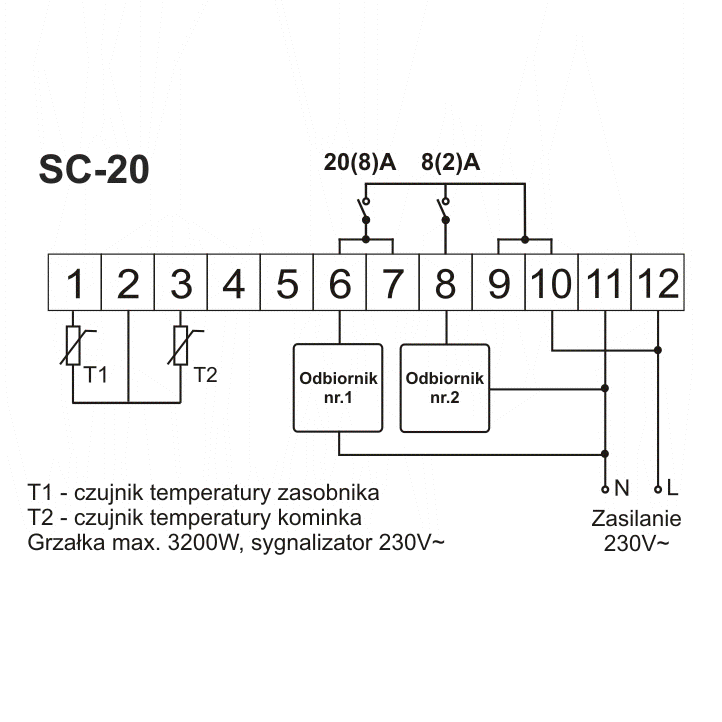

Regulator przeznaczony do systemów ogrzewania - dane techniczne

Zakres pomiarowy urządzenia oscyluje w granicach od -50 do 150 stopni Celsjusza, przy czym dokładność pomiaru wynosi +/- 0,5 stopnia Celsjusza. Wyjścia główne (przekaźnikowe 20A, 4,5kW) oraz alarmowe (8A, 1.5kW) mają trwałość 100 000 cykli.

Urządzenie jest dostępne w kilku wariantach zasilania: 230V oraz opcjonalnie 12V lub 24V. Dokładność pomiaru i nastawy wynosi 0,1 stopień Celsjusza.

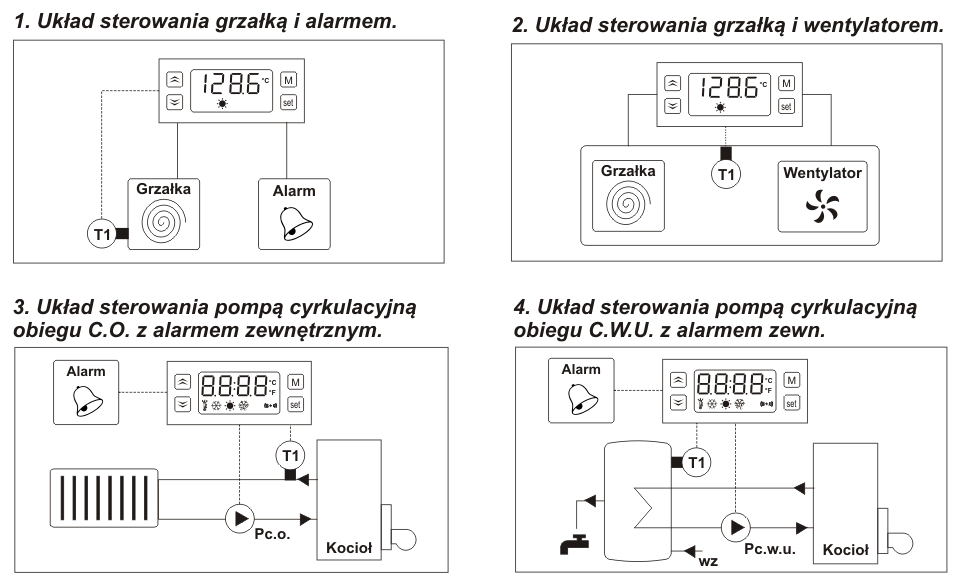

Regulator temperatury - sposób działania

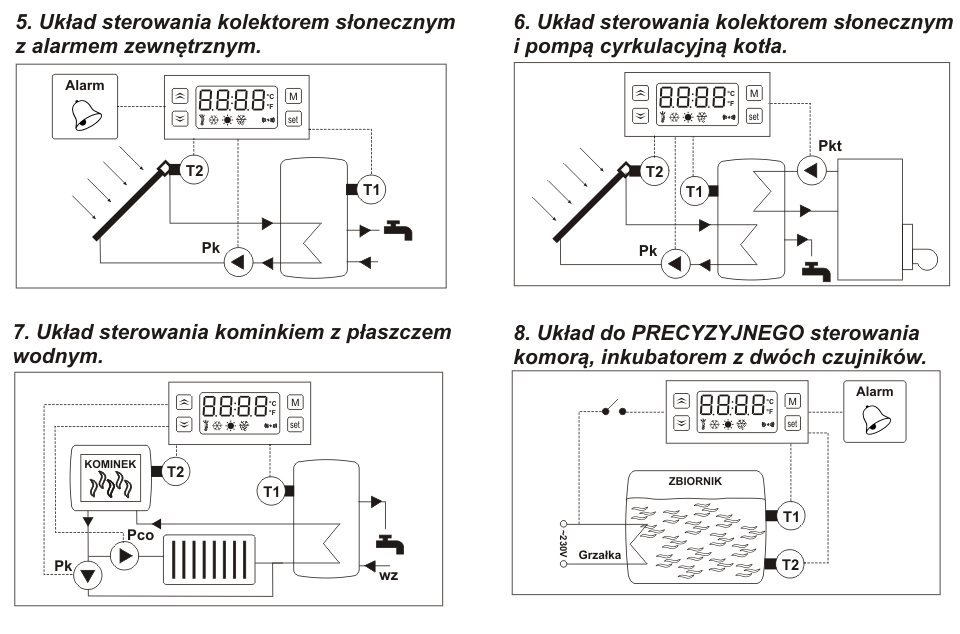

Sterownik aktywuję pompę kolektora po osiągnięciu wymaganej różnicy temperatur między zasobnikiem a kolektorem. Drugie wyjście odpowiada za kontrolę temperatury zasobnika.

W funkcji ochrony zasobnika przez zamarzaniem regulator uruchamia dodatkowe źródła ciepła jeśli wystąpi spadek temperatury poniżej ustalonej wartości np. 5°C.

Urządzenie posiada też funkcję ochrony przed przegrzaniem. W tym wypadku wyłącza pompę kolektora i załącza pompę cyrkulacyjną bądź zawór przy wzroscie temperatury powyżej ustalonej wartości np. 85°C.

W funkcji sterowania pompą C.W.U włączy pompę po osiągnięciu przez wodę wskazanej temperatury np. 40°C. Z kolei w funkcji dogrzewania specjalizowany regulator do systemów ogrzewania C.O i C.W.U załączy drugie źródło ciepła, jeżeli temperatura nie wzrośnie do wskazanych wartości w wymaganym czasie.

Sterownik do kontroli temperatury - dodatkowe funkcje

Wskazania z czujnika kolektora oraz zasobnika pokazują się naprzemiennie co 3 sekundy. Użytkownik może jednak zmienić parametry w taki sposób, aby urządzenie wyświetlało tylko pojedynczy odczyt. Regulator załączy sygnał dźwiękowy w momencie wykrycia stanu alarmowego. W przypadku awarii wejście alarmowe rozłączy cały układ, umożliwiając przy tym podtrzymanie stanu awarii aż do manualnego skasowania przyciskiem.

Urządzenie jest przeznaczone do montażu naściennego w otworze o wymiarach: 71 x 29mm.
