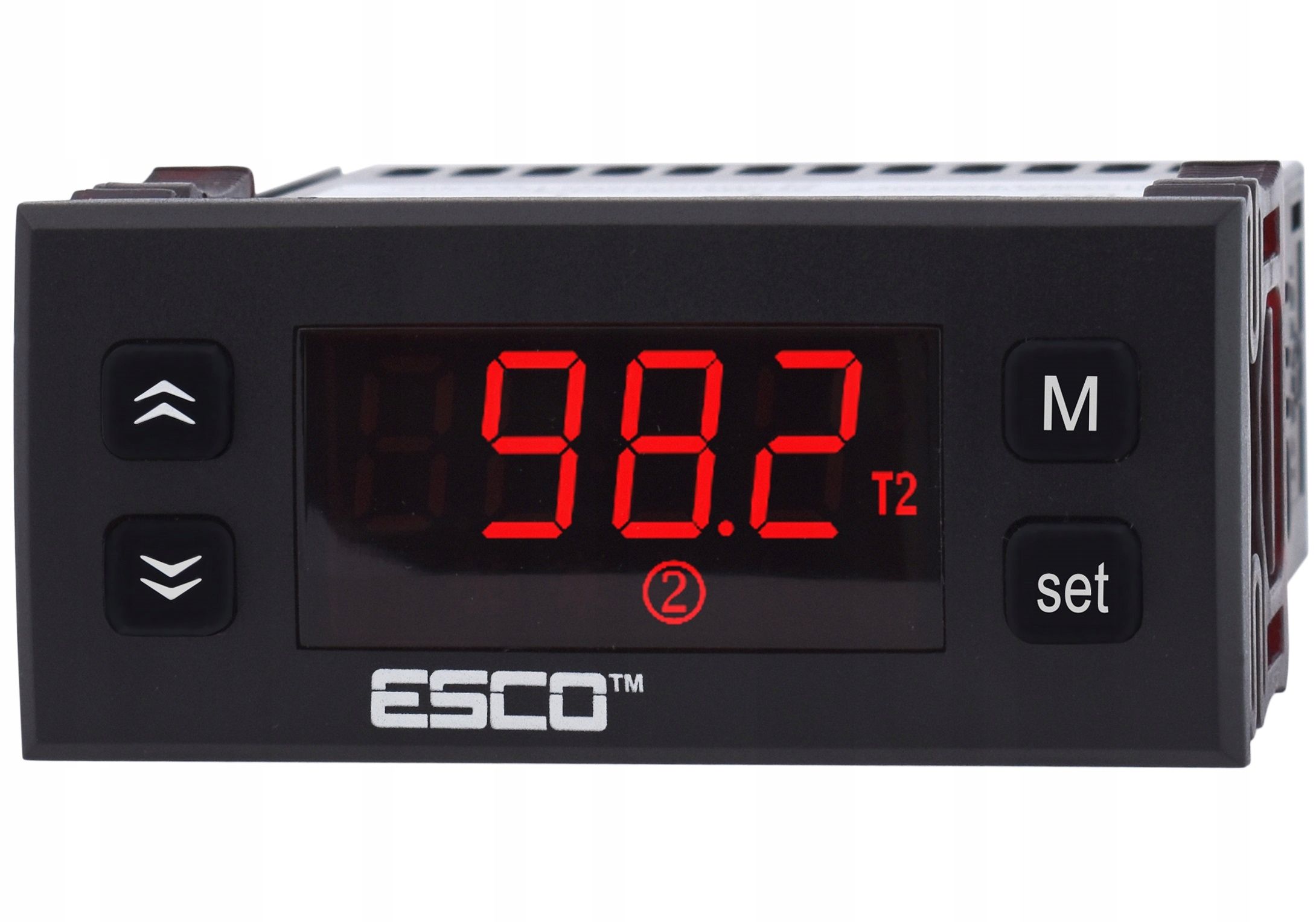

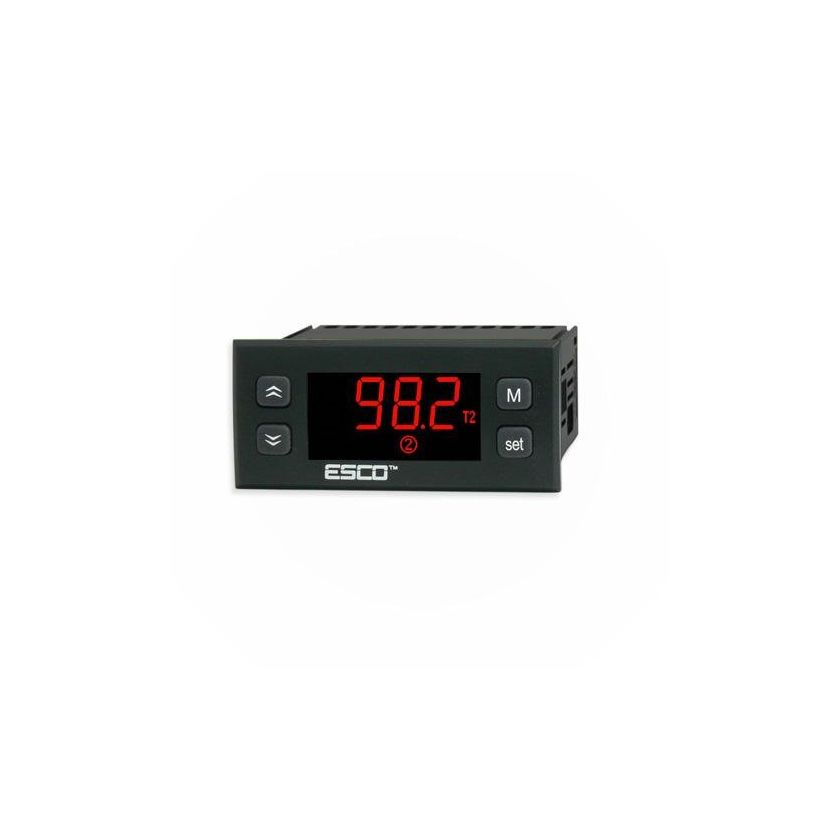

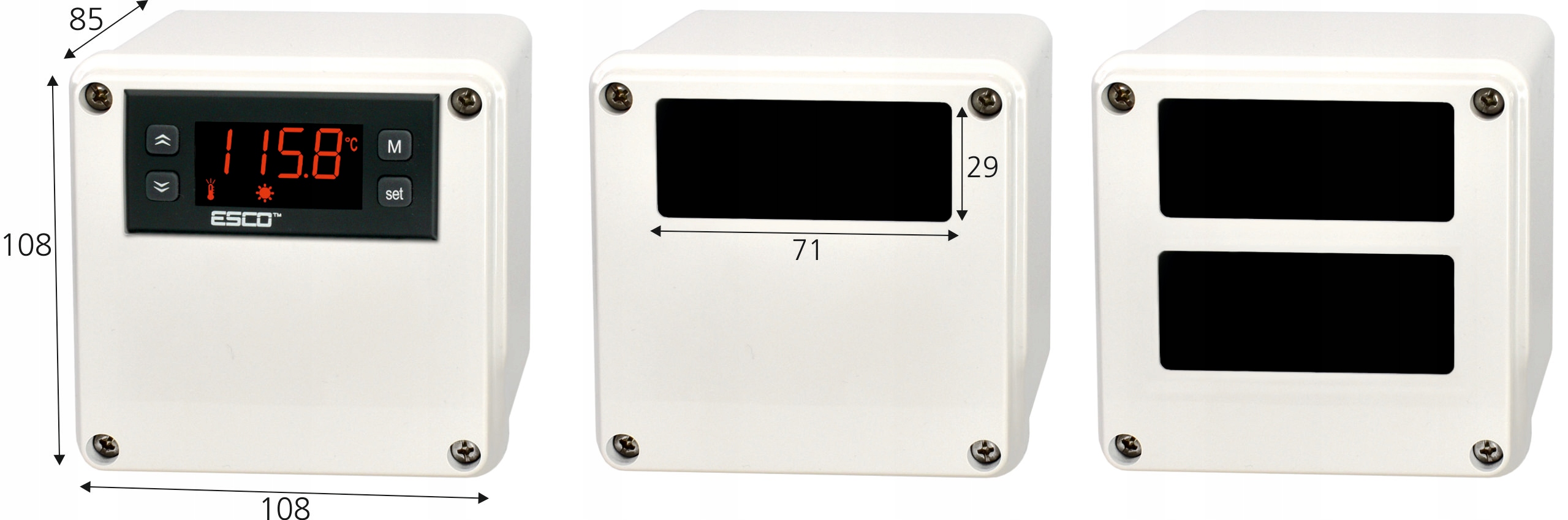

SC20

Regulator temperatury uniwersalny (sterowanie kolektorem słonecznym, kominkiem, pompami obiegowymi, grzałka + wentylator), NO: SC20

SC-20 przeznaczony jest do sterowania układem grzewczym lub chłodniczym. W zależności od konfiguracji regulator może sterować prostymi układami jak bojler czy pompa obiegowa, jak i rozbudowanymi np. kolektorem słonecznym lub kominkiem z płaszczem wodnym.

• 3 tryby pracy do wyboru:

1. zwykły (na podstawie pomiaru z jednego czujnika)
2. różnicowy (na podstawie różnicy wskazań z dwóch czujników)
3. uśredniania (na podstawie średniej wskazań z dwóch czujników)

• 3 progi temperatury: sterujący + 2 alarmowe
• alarm wysokiej i niskiej temperatury sygnalizowany wyjściem przekaźnikowym i brzęczkiem
• 2 wyjście przekaźnikowe: główne 20A i alarmowe 8A

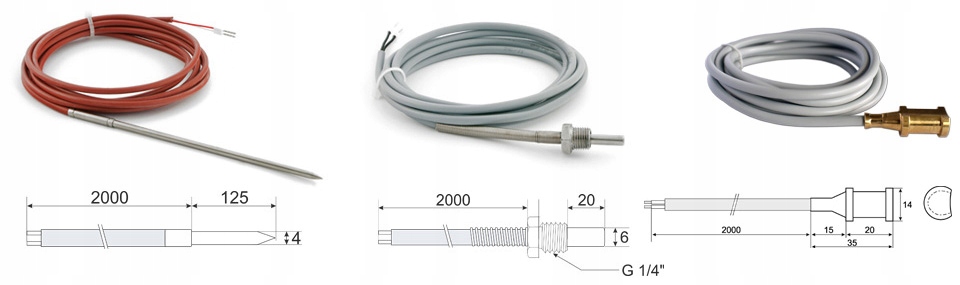

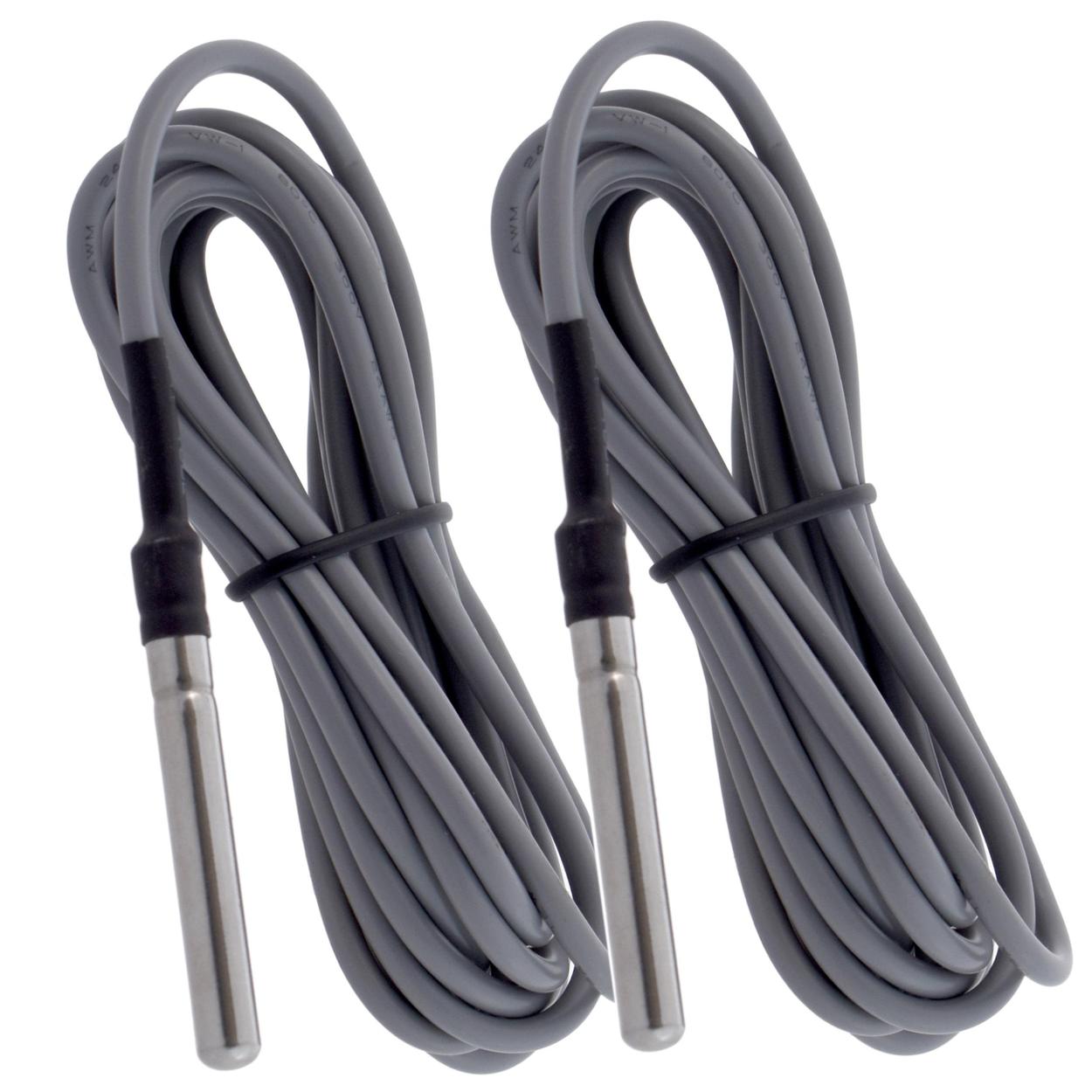

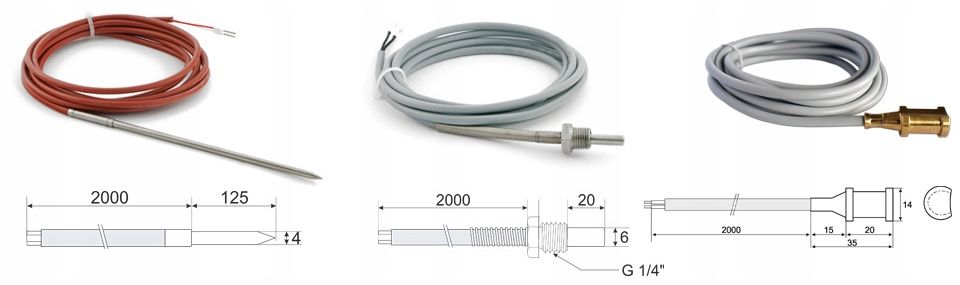

• 2 czujniki NTC w komplecie

Regulacja odbywa się na podstawie pomiaru z jednego bądź dwóch czujników temperatury:

• przy pomiarze z jednego czujnika regulator utrzymuje nastawioną temperaturę załączając wyjście główne w trybie "grzanie" lub "chłodzenie" z zadaną odchyłką (histereza regulowana w zakresie 0.1....20°C).
• przy pomiarze z dwóch czujników użytkownik ma możliwość wyboru trybu pracy regulatora: wyjście jest załączane na podstawie różnicy bądź średniej z dwóch czujników temperatury. W trybie różnicowym regulator załączy np. pompę obiegową kolektora po osiągnięciu niezbędnej różnicy pomiędzy czujnikiem zasobnika i kolektora. Zaś w trybie uśredniania regulator pracuje jak zwykły regulator temperatury z funkcją alarmu z tym, że wartość pomiarowa wyliczana jest ze średniej arytmetycznej wskazań z dwóch czujników temperatury np. na dwóch końcach rurociągu czy zbiornika.



  SC-20 ma możliwość nastawy dwóch dodatkowych progów alarmowych:

  alarmu wysokiej i niskiej temperatury po przekroczeniu, których zostanie załączone wyjście przekaźnikowe pomocnicze i wewnętrzny brzęczyk. W momencie wystąpienia alarmu wyjście główne może zostać zablokowane w pozycji załączonej lub wyłączonej (zależy od układu np. przy wzroście temp. w kominku pompa musi być załączona, aby wychładzać obieg)

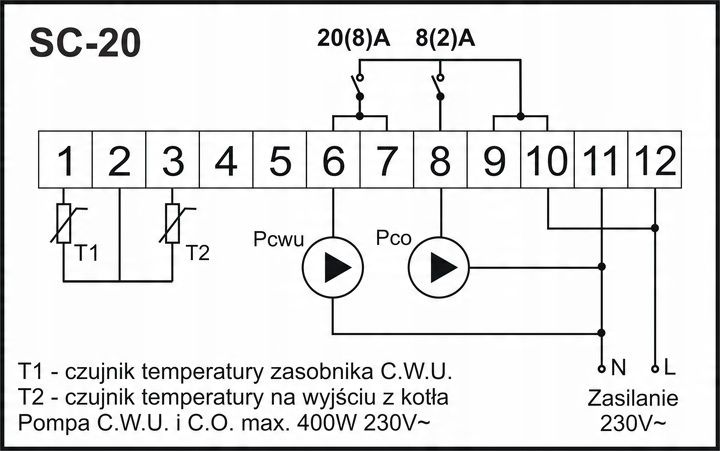

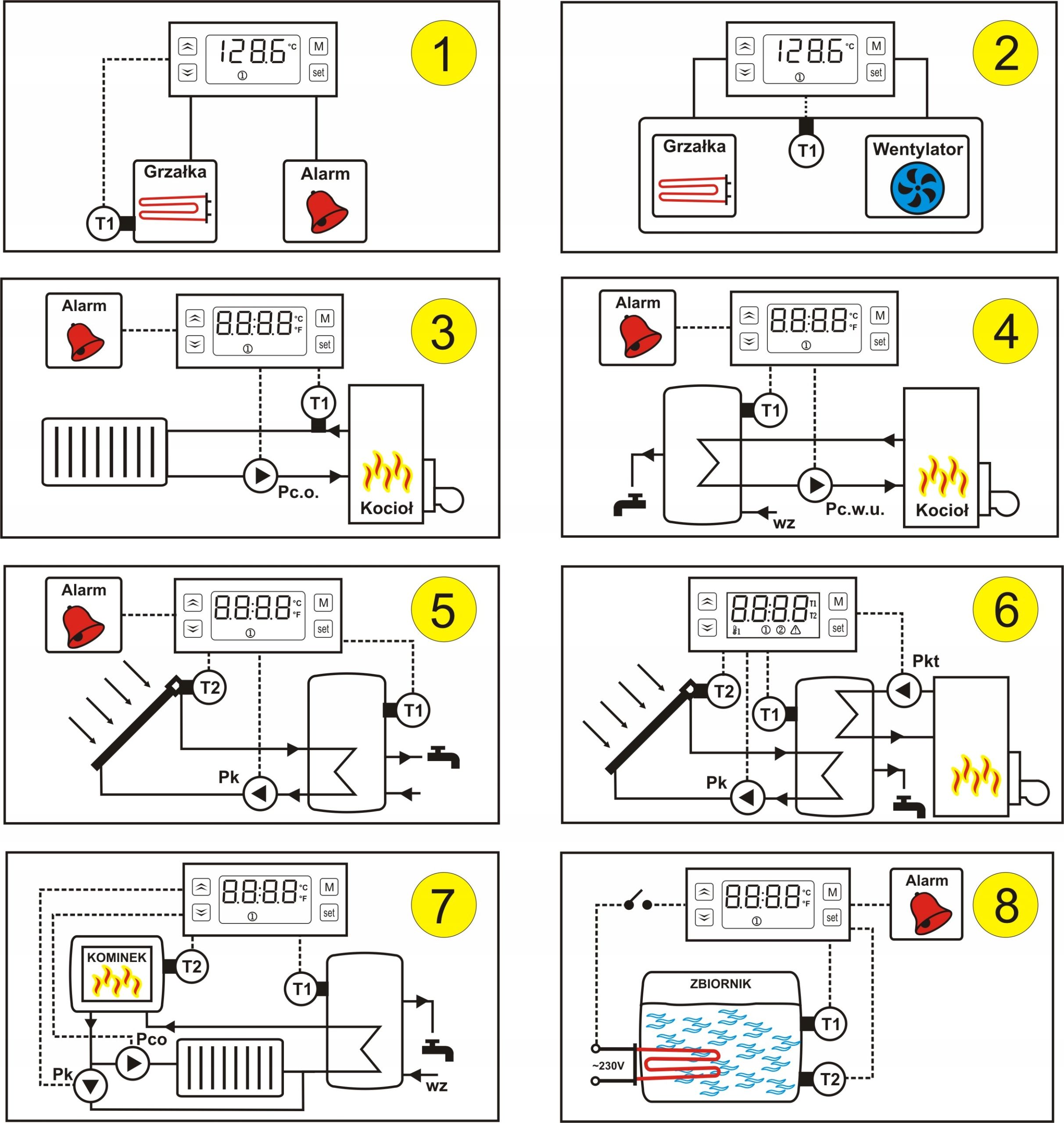

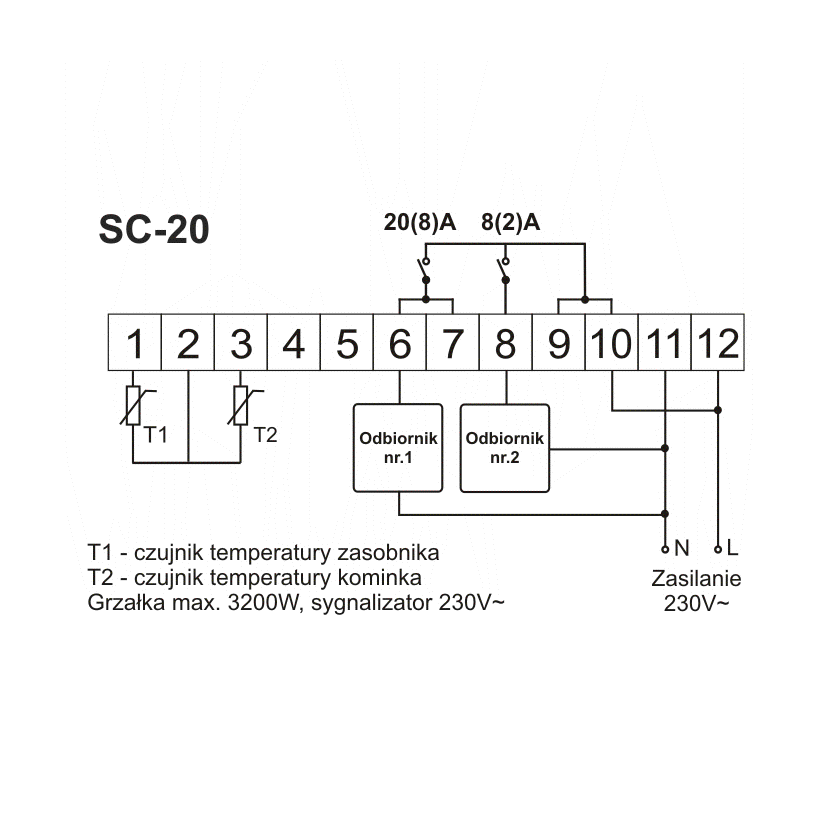

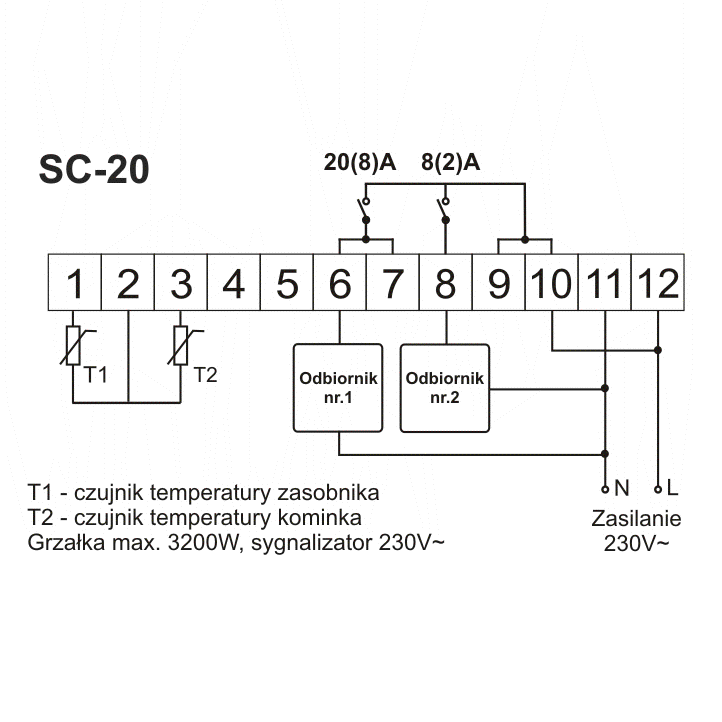

Przykładowe schematy sterowania urządzeniami za pomocą regulatora SC20

1. Układ sterowania grzałką i alarmem.
2. Układ sterowania grzałką i wentylatorem.
3. Układ sterowania pompą cyrkulacyjną obiegu C.O. z alarmem zewnętrznym.
4. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. z alarmem zewnętrznym.
5. Układ sterowania kolektorem słonecznym z alarmem zewnętrznym.
6. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
7. Układ sterowania kominkiem z płaszczem wodnym.
8. Układ do precyzyjnego sterowania komorą, inkubatorem z dwóch czujników.

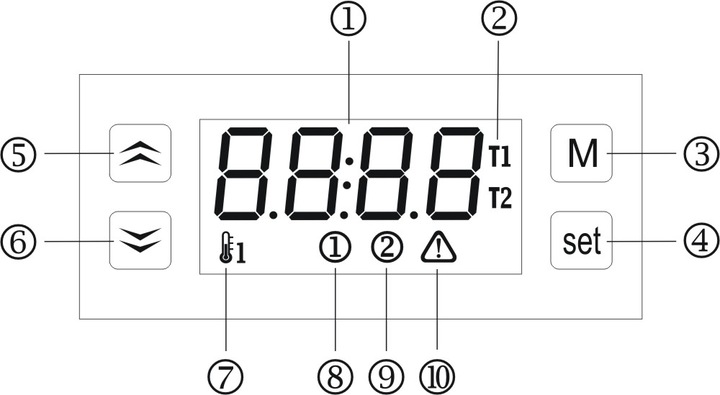

Panel przedni.

1. wyświetlacz temperatury
2. numer czujnika temperatury
3. wyjście do menu parametrów konfiguracyjnych
4. przycisk nastawy temperatury
5. przycisk zmniejszający wartość
6. przycisk zwiększający wartość
7. sygnalizacja nastawy temperatury
8. sygnalizacja WYJŚCIA1
9. sygnalizacja WYJŚCIA2
10. sygnalizacja stanów alarmowych
