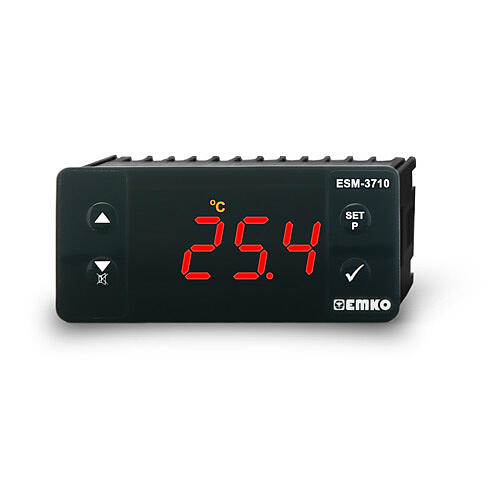

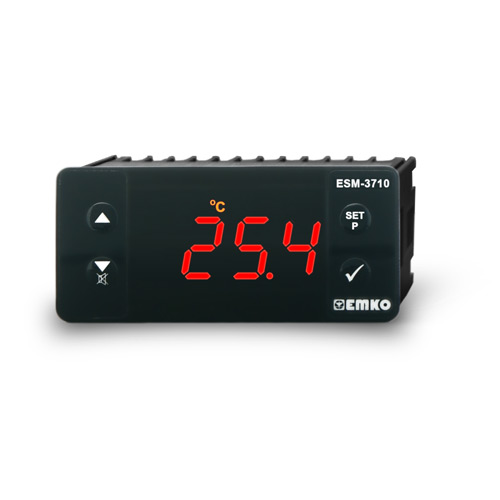

ESM3710N
regulator temperatury
Przeznaczony do utrzymywania temperatury T[°C] z zadaną histerezą ΔT w urządzeniach chłodniczych lub grzewczych. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury.
Zasilanie
Wejście
Wyjście
Komunikacja
- Zamów w ciągu - a wyślemy -
- Wysyłka w 24h
- Kod produktu: 1747
- Zamów telefonicznie 15 687 49 91
- Dostawa do paczkomatu
Podstawowe informacje:
- Wejście termometryczne: PTC, Pt100, Pt1000, J, K

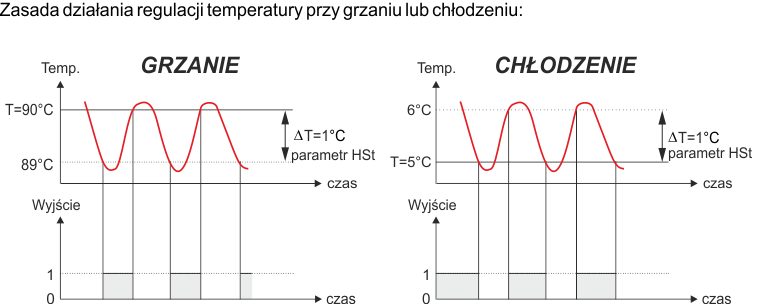

- Regulacja: ON-OFF z histerezą
- Tryb pracy: grzanie lub chłodzenie
- Obudowa tablicowa
- Atrakcyjna cena
Jeśli nie wiedzą Państwo jaki regulator wybrać zapraszamy do przeczytania artykułu.
Regulator temperatury przeznaczony do współpracy z czujnikami rezystancyjnymi PTC, Pt100, Pt1000 oraz termoparami J lub K. Wybór zakresu i typu czujnika temperatury dokonuje się przy zamówieniu. Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe 10A lub napięciowe 12V dla przekaźnika SSR. Tryb pracy: "grzanie" lub "chłodzenie" wybiera się w menu regulatora.
Komunikacja z komputerem:
Regulator temperatury może zostać wyposażony w moduł komunikacyjny z wyjściem RS485 lub mikro wyjściem USB. Na stronie dostępna jest bezpłatna aplikacja Termoplus_PC, program do konfiguracji, podglądu aktualnych danych oraz archiwizacji pomiarów. Aplikacja umożliwia odczyt bieżących pomiarów, uruchomionych alarmów, informują o maksymalnej i minimalnej zmierzonej temperaturze, uaktualnia wykres przebiegu temperatury w czasie oraz gromadzi zapisy temperatury.
Wymagania sprzętowe:
- system operacyjny Windows 7/8/10
- post RS485, RS232 lub USB
Zakresy pomiarowe (do wyboru przy zamówieniu):
Wejście: | Zakres wskazań: | Rozdzielczość: |
czujniki rezystancyjne: | ||
PTC | -50...+150°C | 0,1°C lub 1°C |
Pt100 | -19,9...+99,9°C | 0,1°C |
Pt100 | -50...+400°C | 1°C |
Pt1000 | -19,9...+99,9°C | 0,1°C |
Pt1000 | -50...+400°C | 1°C |
termopary: | ||
J (Fe-CuNi) | 0...+800°C | 1°C |
K (NiCr-NiAl) | 0...+999°C | 1°C |
Dane techniczne

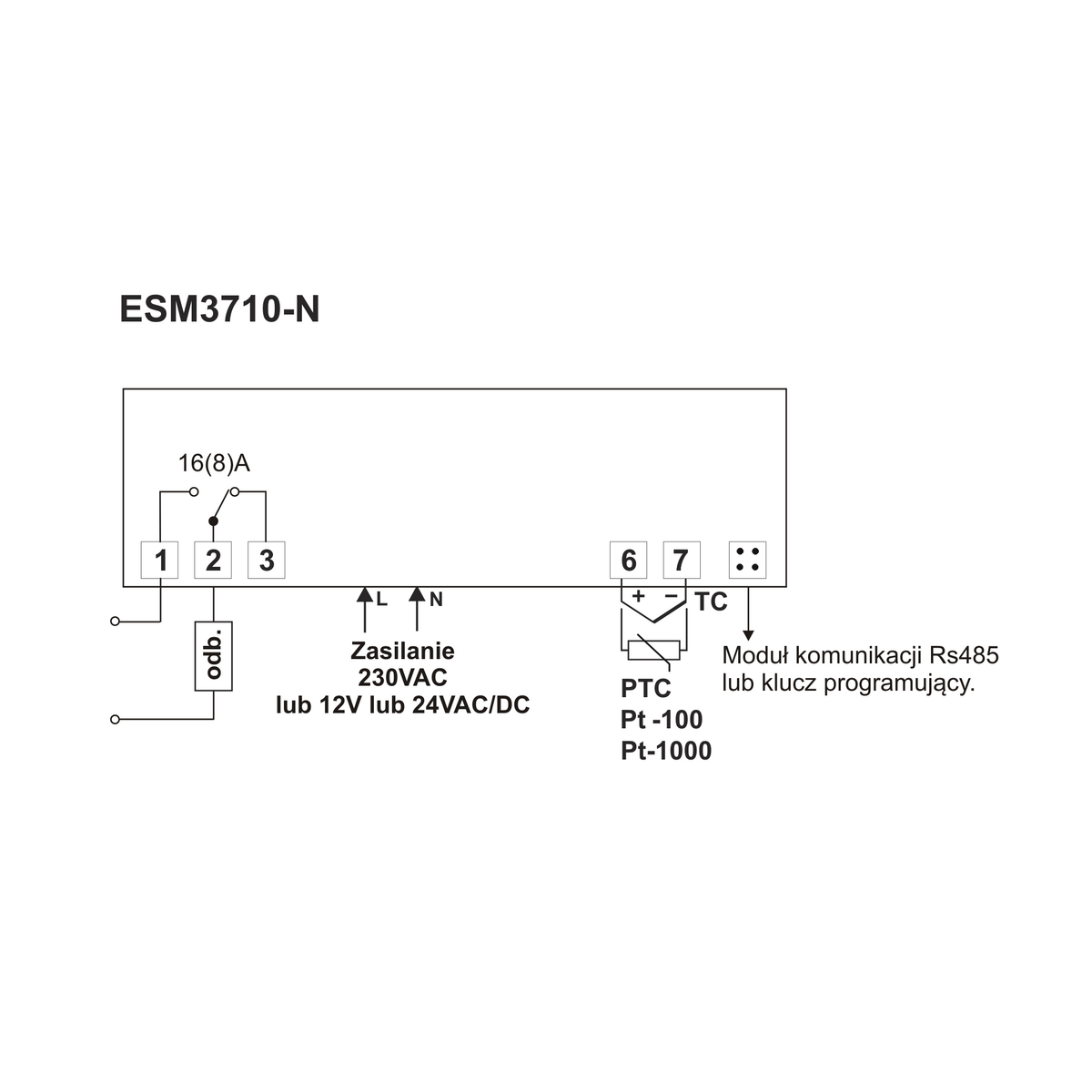

Wejście: | Czujniki rezystancyjne: PTC, Pt100, Pt1000 Termopary: J, K | |
Dokładność pomiaru: | +/-1% zakresu automatyczna kompensacja zimnych końców +/-0,1°C/1°C | |
Okres próbkowania: | 330 ms | |
Rozdzielczość wskazań: | 0,1°C lub 1°C | |
Wyświetlacz: | LED, 4 cyfry o wysokości 14mm | |
Metoda regulacji: | ON-OFF z regulowaną histerezą | |
Wyjście regulacyjne: | przekaźnikowe 16A 250V~, trwałość 105 cykli | |
Interfejs do komunikacji: | RS485 lub USB (w opcji) | |
Montaż: | w otworze o wymiarach: 71 x 29mm | |
Stopień i klasa ochrony: | IP65/ II | |
Zasilanie: | 230V~ +/-15% (w opcji: 12V=/~ lub 24V~ lub 24V=/~) | |
Pobór mocy: | max 1,5 VA | |
Separacja galwaniczna: | 2kV | |
Warunki pracy: | 0...50°C; 0...90%RH (bez kondensacji) | |
Warunki składowania: | -40...85°C; 0...90%RH (bez kondensacji) |
Pliki do pobrania
| Instrukcja | Pobierz plik | |
| Dodatkowe oprogramowanie | TermoplusPC__2_.exe | Pobierz plik |
Gwarancja
Gwarancja 24 miesiące dla paragonu lub faktury bez podanego NIP
Gwarancja 12 miesięcy dla firmy
