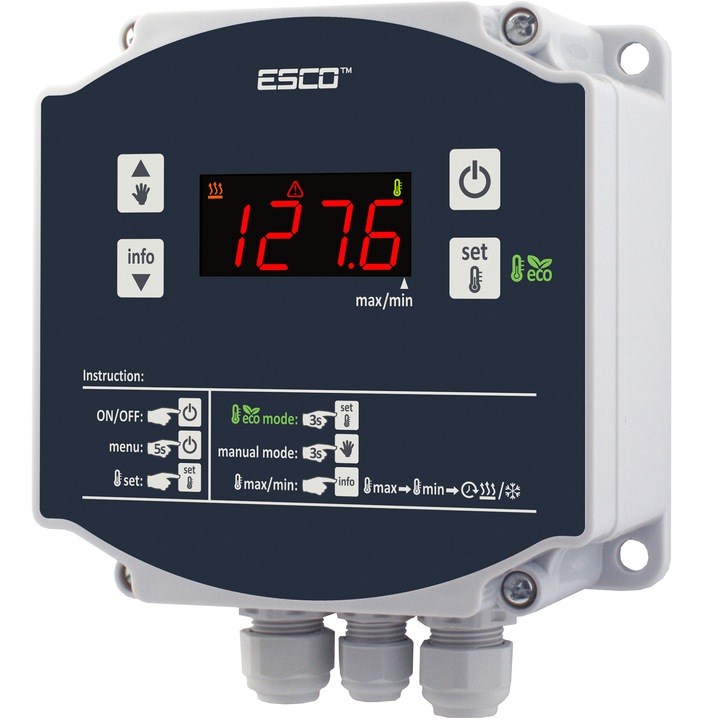

DC20H (hermetyczny)

dwukanałowy regulator temperatury

"DC=Double Controller" to de facto dwa regulatory temperatury umieszczone w jednej obudowie z możliwością dowolnej konfiguracji wejść-wyjść i powiązania obu regulatorów. Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie grzanie lub chłodzenie. Montaż naścienny w obudowie hermetycznej.

Zasilenie
Wyjście

219,00 269,37 zł brutto

szt.

Wejście:

2 czujniki temperatury NTC 5kOhm przy 25°C

wejście cyfrowe (normowe otwarte lub zamknięte)

Zakres pomiarowy:

-50 ... + 150°C

Dokładność pomiaru:

+/- 0,5°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C w całym zakresie

Rozdzielczość nastawy:

0,1°C w całym zakresie

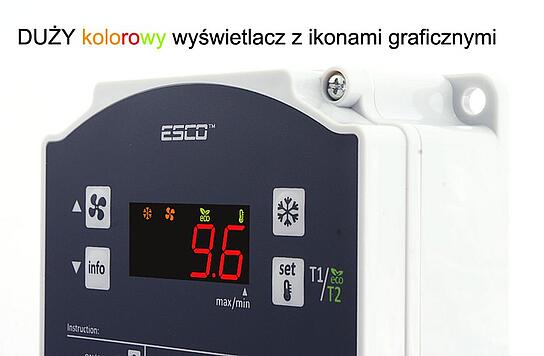

Wyświetlacz:

LED, 4 cyfry o wysokości 14mm z ikonami graficznymi

Metoda regulacji:

ON-OFF z histerezą

Dokładność regulacji:

ustawiana w zakresie 0,1 ... 20,0°C

Wyjścia sterujące:

1 przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli
1 przekaźnikowe 8A 1,5kW, trwałość 100 tys. cykli

Funkcje dodatkowe:

- funkcje matematyczne (pomiar różnicy, średniej)
- wybór kanału temperatury do odczytu
- dźwiękowa sygnalizacja stanów alarmowych
- możliwość powiązaniu obu wyjść pomiarowych (powiązanie ich działania)

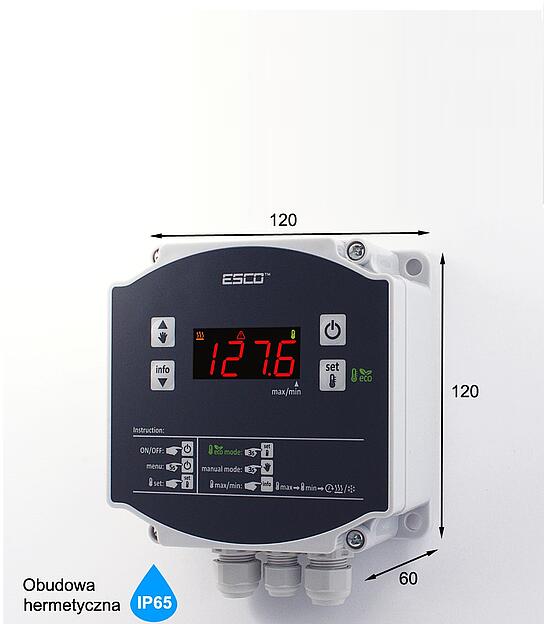

Montaż:

naścienny obudowa hermetyczna

Stopień i klasa ochrony:

IP65 / II

Zasilanie:

230VAC +/- 15% lub 12VAC / DC lub 24AC / DC

Pobór mocy:

maks. 3 VA

Warunki pracy:

-5 ... 60°C; 0 ... 85% RH (bez kondensacji)

Warunki składowania:

-40 ... 85°C; 0 ... 85% RH (bez kondensacji)

DC-20 z ang. skrótu "double controller" to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwością dowolnej konfiguracji wejść-wyjść i powiązania obu regulatorów. Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.

Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.

  • 2 REGULATORY w jednej obudowie
  • 2 wejścia pomiarowe
  • 2 wyjścia sterujące
  • Wyświetlanie T1 i T2 na przemian
  • Funkcje matematyczne (pomiar średni, różnicowy)
  • Możliwość powiązania REGULATORÓW między sobą
  • Wejście cyfrowe do pracy ręcznej lub sygn. awarii
  • Wbudowany sygnalizator dźwiękowy (brzęczyk)
  • 2 czujniki temperatury w zestawie

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

  • grzejniki elektryczne, piece
  • kable grzewcze, systemy przeciwoblodzeniowe
  • inkubatory, terraria, akwaria
  • bojlery, podgrzewacze, itp.
  • pompy C.O. i C.W.U.
  • kolektory słoneczne
  • kominki z płaszczem wodnym
  • siłowniki z zaworem 2, 3, 4 drożnym
  • ogrzewanie samochodowe postojowe (webasto)

oraz chłodzenia:

  • lodówki, zamrażarki, lady chłodnicze
  • wentylatory, schładzalniki
  • agregaty samochodowe (wersja na 12V lub 24V), itp.

Dane techniczne:

Wejście:

  1. dwa czujniki temperatury NTC 5kOhm przy 25°C
  2. wejście cyfrowe, alarmowe
  • Zakres pomiarowy: -50...+150°C
  • Dokładność pomiaru: +/-0,5°C
  • Okres próbkowania: 330 ms
  • Rozdzielczość wskazań: 0,1°C w całym zakresie
  • Rozdzielczość nastawy: 0,1°C w całym zakresie
  • Wyświetlacz: LED, 4 cyfry o wysokości 14mm z ikonami graficznymi
  • Metoda regulacji: ON-OFF z histerezą
  • Dokładność regulacji: ustawiana w zakresie 0,1...20,0°C

Wyjście

  • dwa wyjscia regularyjne
  1. jeden przekaźnik 20A, trwałość 100 tys. cykli
  2. dla obciążenia rezystancyjnego 3500W
  3. dla obciążenia indukcyjnego: 1500W
  4. drugi przekaźnik 8A, trwałość 100 tys. cykli
  5. dla obciążenia rezystancyjnego 1800W
  6. dla obciążenia indukcyjnego: 400W
  • Montaż: naścienny
  • Stopień i klasa ochrony: IP65 / II
  • Zasilanie: 230VAC +/-15% lub 12VAC/DC lub 24AC/DC
  • Pobór mocy: max 3 VA
  • Warunki pracy: -5...60°C; 0...85%RH (bez kondensacji)
  • Warunki składowania: -40...85°C; 0...85%RH (bez kondensacji)

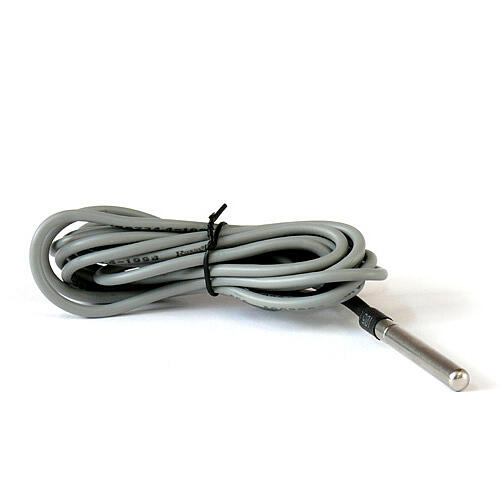

  • Wyposażenie: dwa czujniki tempertury NTC 6x50mm przewód 2m

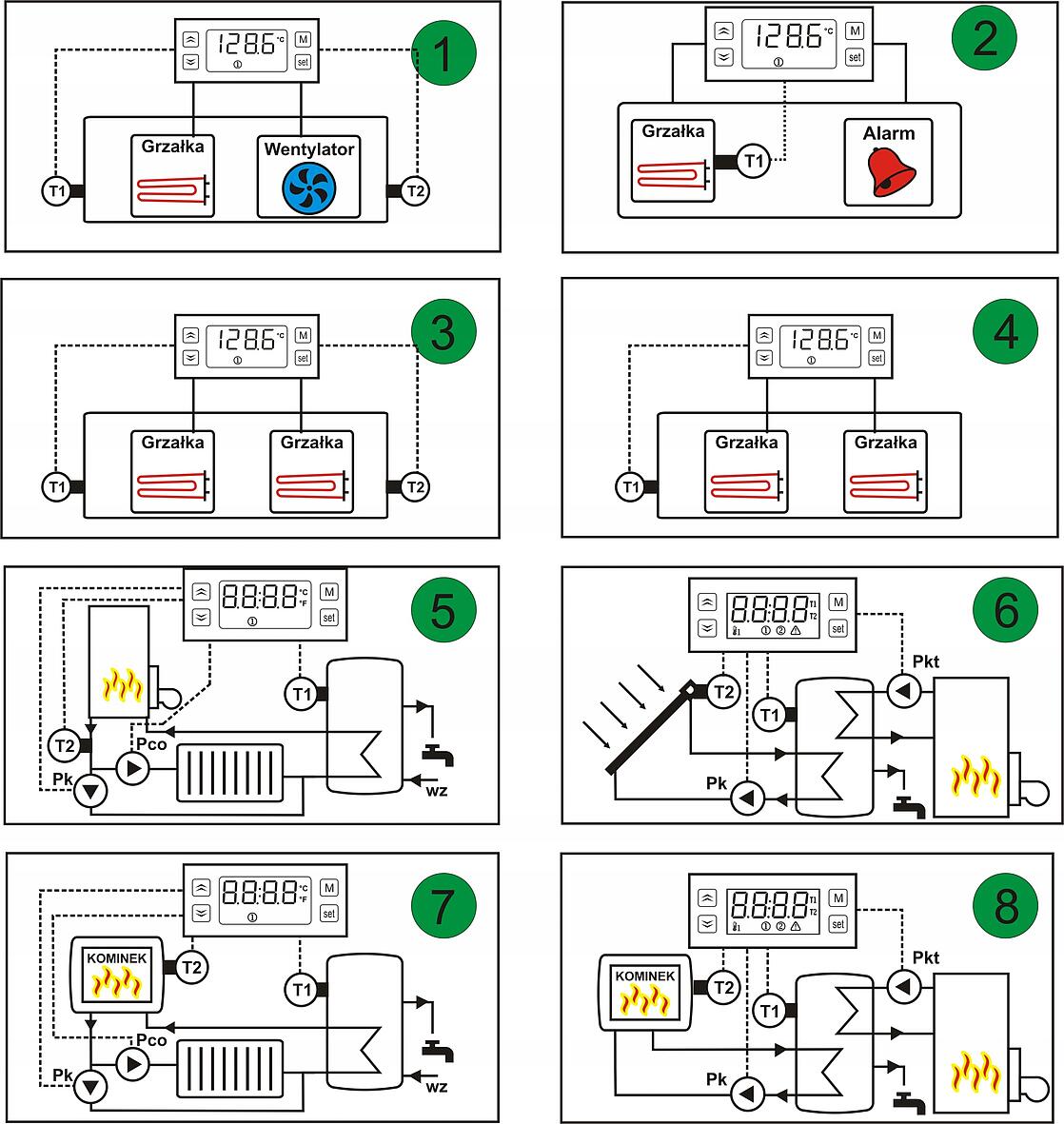

Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20.

  1. Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
  2. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
  3. Układ sterowania kominkiem z płaszczem wodnym.
  4. Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
  5. Układ sterowania grzałką z alarmem zewnętrznym.
  6. Układ sterowania dwoma grzałkami niezależnie.
  7. Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
  8. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.
