Szczegóły
Sterowniki pieca piekarniczego kontrolują temperaturę i czas wypieku. Dzięki podwójnemu wyświetlaczowi łatwo ustawić parametry grzania. Odliczanie czasu rozpoczyna się po naciśnięciu START lub zamknięciu drzwi pieca. W trakcie pracy możliwa jest zmiana ustawień oraz zatrzymanie procesu przyciskiem STOP. Po zakończeniu wypieku włącza się sygnał dźwiękowy i zmienia stan wyjścia timera. Dostępne są dwa tryby regulacji temperatury: proporcjonalny lub ON-OFF z histerezą. Sterowniki współpracują z czujnikami rezystancyjnymi i termoparami – zakres pomiarowy dobierany przy zamówieniu.

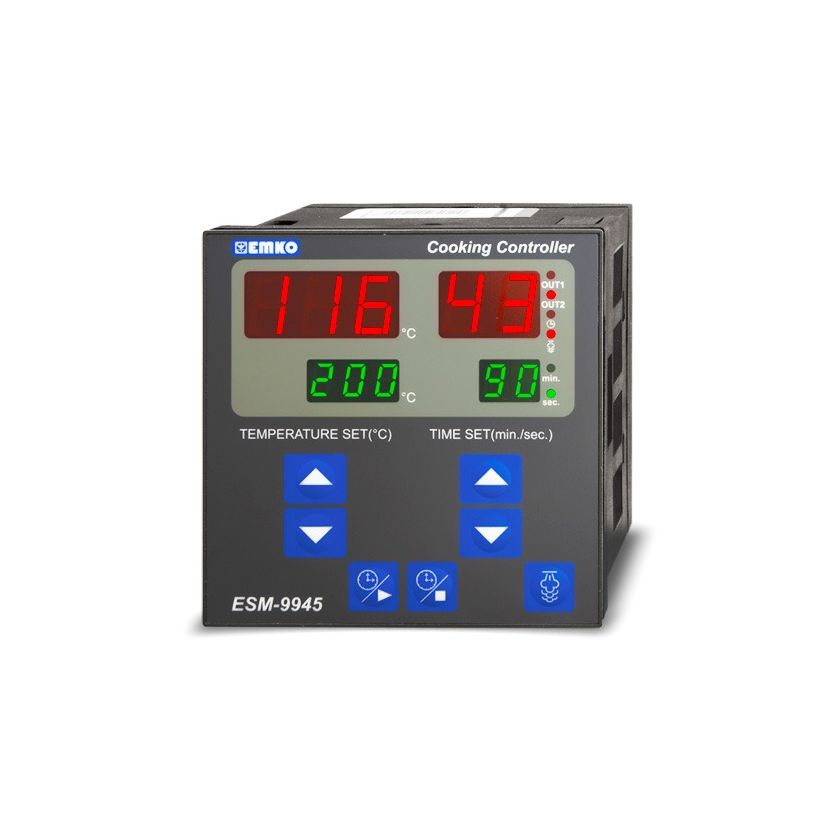

Regulatory współpracują z czujnikami rezystancyjnymi Pt100 oraz termoparami J. Wybór rodzaju czujnika temperatury dokonuje się przy zamówieniu kierując się sposobem zamawiania. Dostępna jest regulacja typu: załącz/wyłącz (ON-OFF) z regulowaną histerezą lub proporcjonalna. Start/stop odliczania czasu grzania jest uruchamiany z klawiatury regulatora. Zakończenie procesu grzania jest sygnalizowane wbudowanym sygnalizatorem dźwiękowym (buzzerem) oraz wyjściem przekaźnikowym. Przyrządy wyposażone są w dwa podwójne wyświetlacze temperatury i czasu. Regulator ESM9945 wyposażony jest dodatkowo w trzecie wyjście przekaźnikowe do załączania genaratora pary. Wyjście to jest uruchamiane dodatkowym klawiszem na czas określony w menu (1...99s).
Jeśli nie wiedzą Państwo jaki regulator wybrać zapraszamy do przeczytania artykułu.
Zakresy pomiarowe (do wyboru, wg. kodu zamawiania z karty katalogowej):
|
Wejście: |
Zakres wskazań: |
Rozdzielczość: |
|
Pt100 |
0...+400°C |
1°C |
|
J (Fe-CuNi) |
0...+800°C |
1°C |
Podstawowe informacje:
- Wejście termometryczne: Pt100, J
- Podwójny wyświetlacz temperatury i czasu
- Regulacja: ON-OFF z histerezą lub proporcjonalna
- 2 lub 3 wyjścia przekaźnikowe/SSR
- Wbudowany sygnalizator dźwiękowy (buzzer)
Zastosowanie:
- w piecach piekarniczych,
- w piecach ceramicznych,
- kabiny fermentacyjne,
- suszarnie zboża,
- cieplarki, frytkownice itp.
Dane techniczne
|
Wejścia: |
Pt100 (2 lub 3-przewodowe); termopara: J zwierne do sygnalizacji otwarcia drzwi |
|
Dokładność pomiaru: |
+/-1% zakresu kompensacja zimnych końców: automatyczna +/-0,1°C/1°C |
|
Zakres czasu grzania: |
1...99s lub 1...99min |
|
Rozdzielczość wskazań: |
1°C, 1s lub 1min |
|
Wyświetlacz: |
temperatura: podwójny LED, 3 cyfry o wysokości 14 i 8mm czas: podwójny LED, 2 cyfry o wysokości 14 i 8mm |
|
Metoda regulacji: |
ON-OFF z histerezą lub proporcjonalna |
|
Wyjście regulacyjne: |
przekaźnikowe rozłączne SPST 7A 250V~, trwałość 105 cykli lub półprzewodnikowe SSR max. 12V= 20mA |
|
Wyjście sygnalizacyjne ukończenia procesu grzania: |
przekaźnikowe rozłączne SPST 7A 250V~, trwałość 105 cykli lub półprzewodnikowe SSR max. 12V= 20mA |
|
Wyjście generatora pary: |
przekaźnikowe rozłączne SPST 7A 250V~, trwałość 105 cykli lub półprzewodnikowe SSR max. 12V= 20mA |
|
Montaż: |
w otworze o wymiarach: 92 x 92mm |
|
Stopień i klasa ochrony: |
IP65/ II |
|
Zasilanie: |
230V~ +/-15% lub 24V~ +/-15% |
|
Pobór mocy: |
max 3 VA |
|
Warunki pracy: |
0...50°C; 0...90%RH (bez kondensacji) |
|
Warunki składowania: |
-40...85°C; 0...90%RH (bez kondensacji) |
