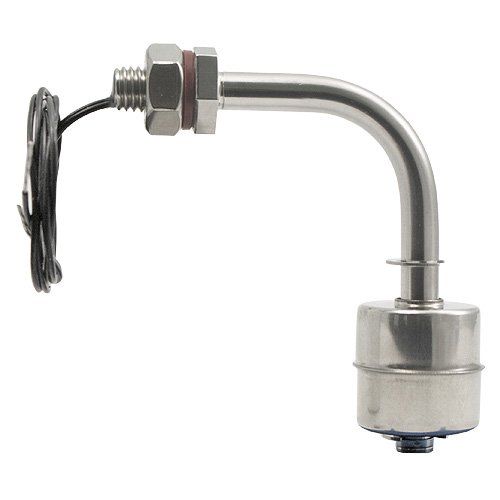

Czujnik pływakowy kątowy, NO: SLA-1078-SS-2A1A

Posiadają zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.).

Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu.

Montowane są zazwyczaj na ścianie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny.

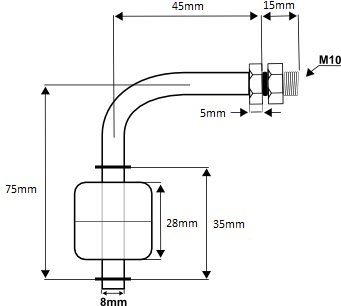

Dane techniczne:

• Max. napięcie przełączania: 300V AC/DC
• Max. prąd przełączania: 0,5A
• Max. moc przełączania: 50W
• Temperatura pracy: -30 ~+125 °C
• Długość przewodów: 30cm
• Materiał: stal nierdzewna SUS304

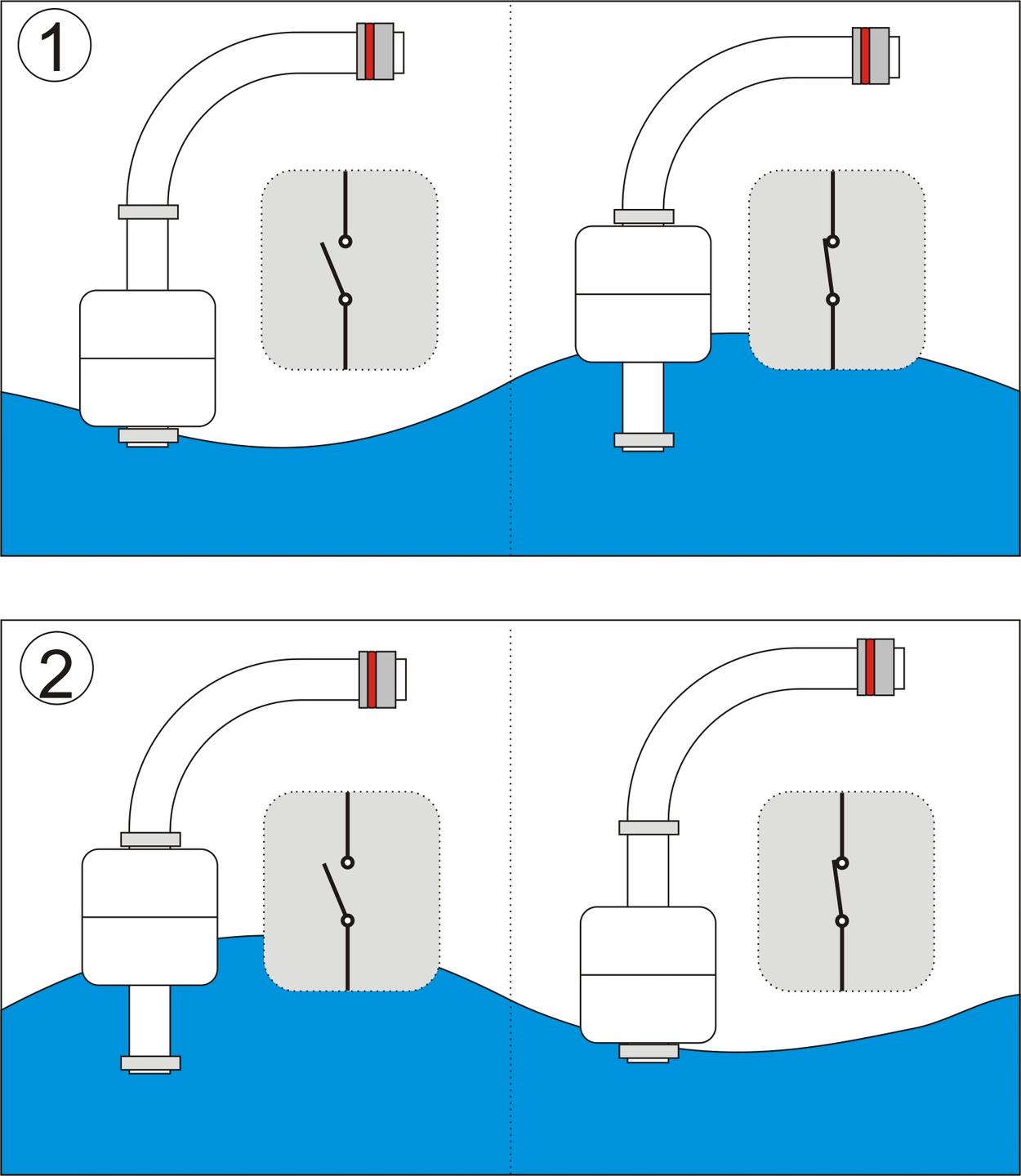

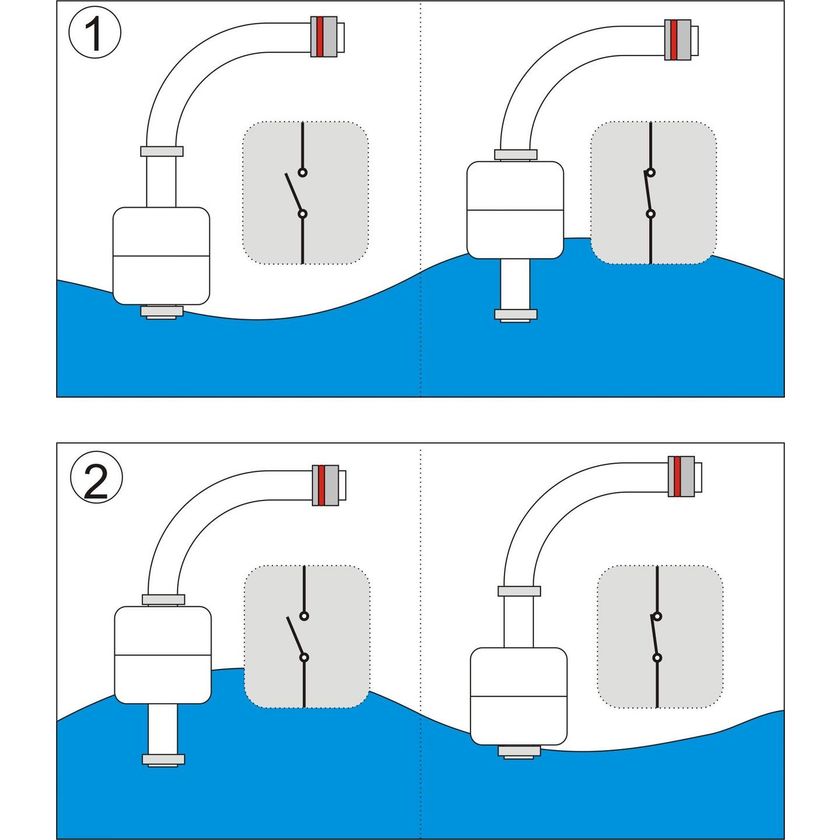

1. Tryb pracy pływaka:

1. Normalnie otwarty - gdy poziom cieczy opadnie poniżej poziomu czujnika obwód zostanie rozłączony

2. Normalnie zamknięty - gdy poziom cieczy opadnie poniżej poziomu czujnika obwód zostanie załączony

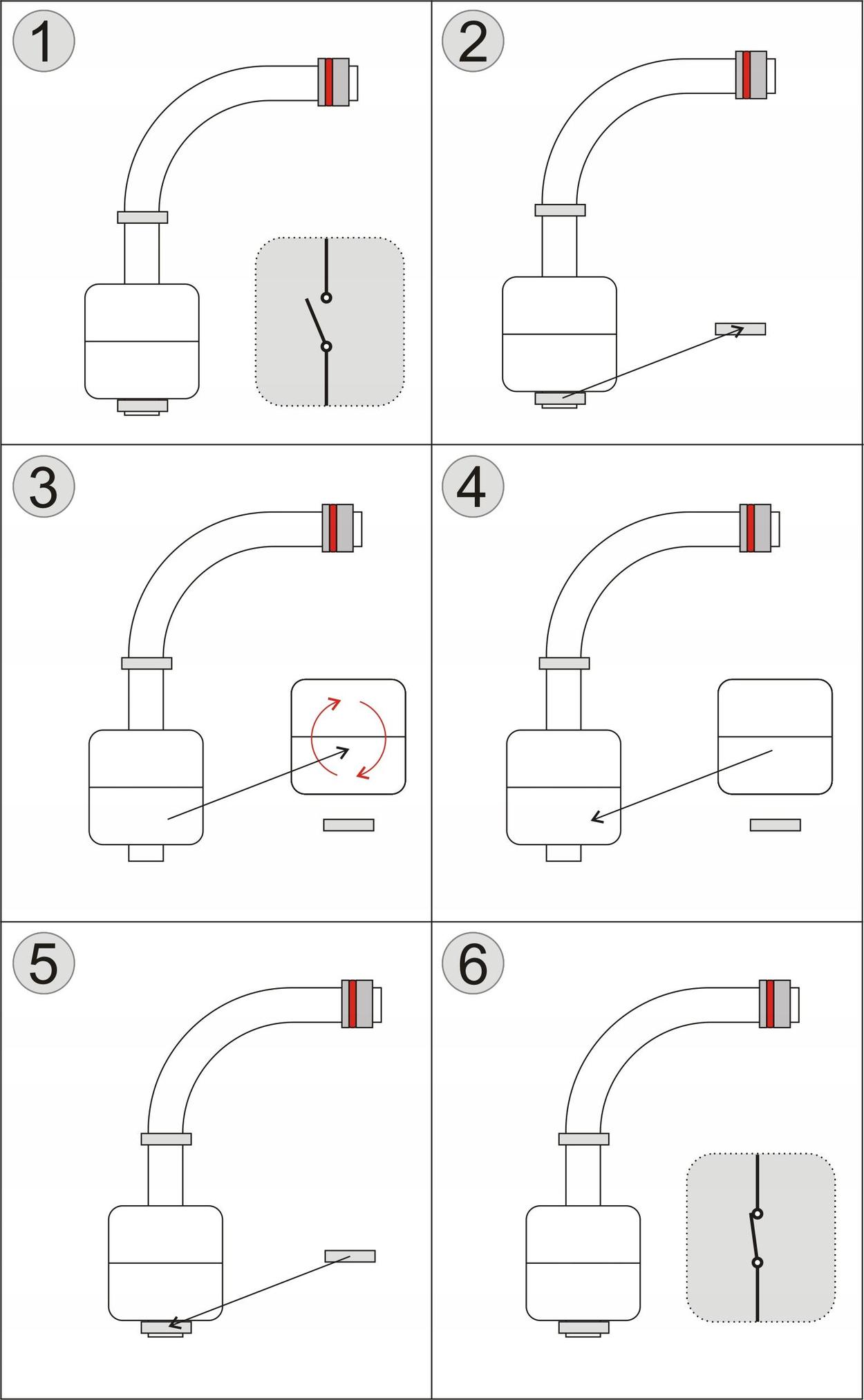

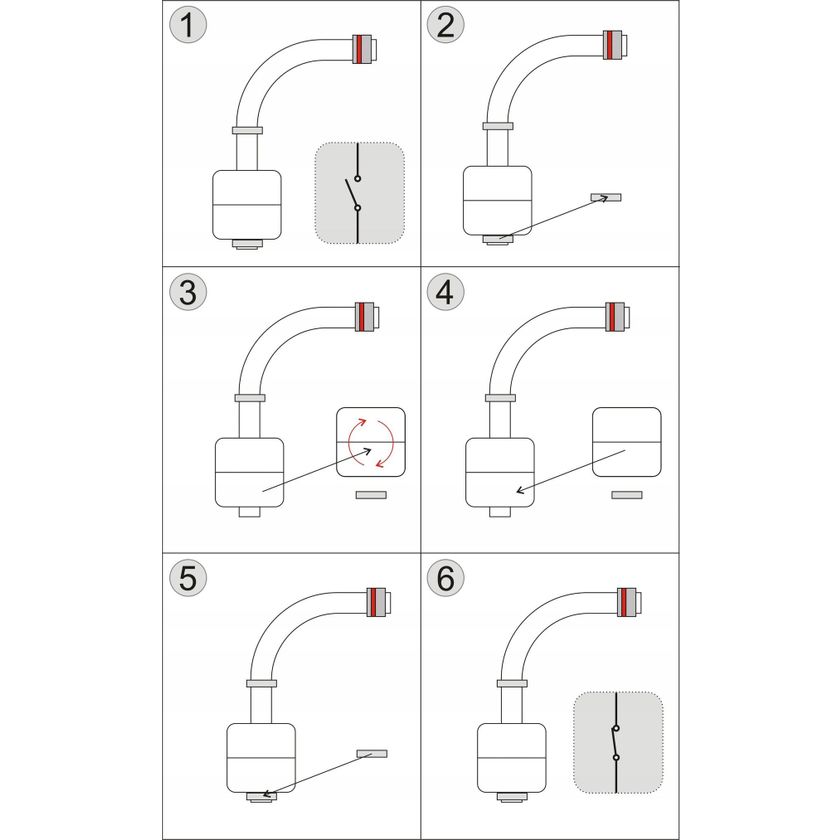

Instrukcja zmiany trybu pracy pływaka:

1. Pływak pracujący w trybie normalnie otwarty.

2. Należy zdjąć zawleczkę uważając aby pływak nie zsunął się z czujnika.

3. Obrócić pływak o 180°.

4. Nałożyć pływak na czujnik.

5. Zainstalować zawleczkę zabezpieczającą.

6.Pływak pracujący w trybie normalnie zamknięty.

Operację można wykonać ponownie i dostosować do własnych wymagań.

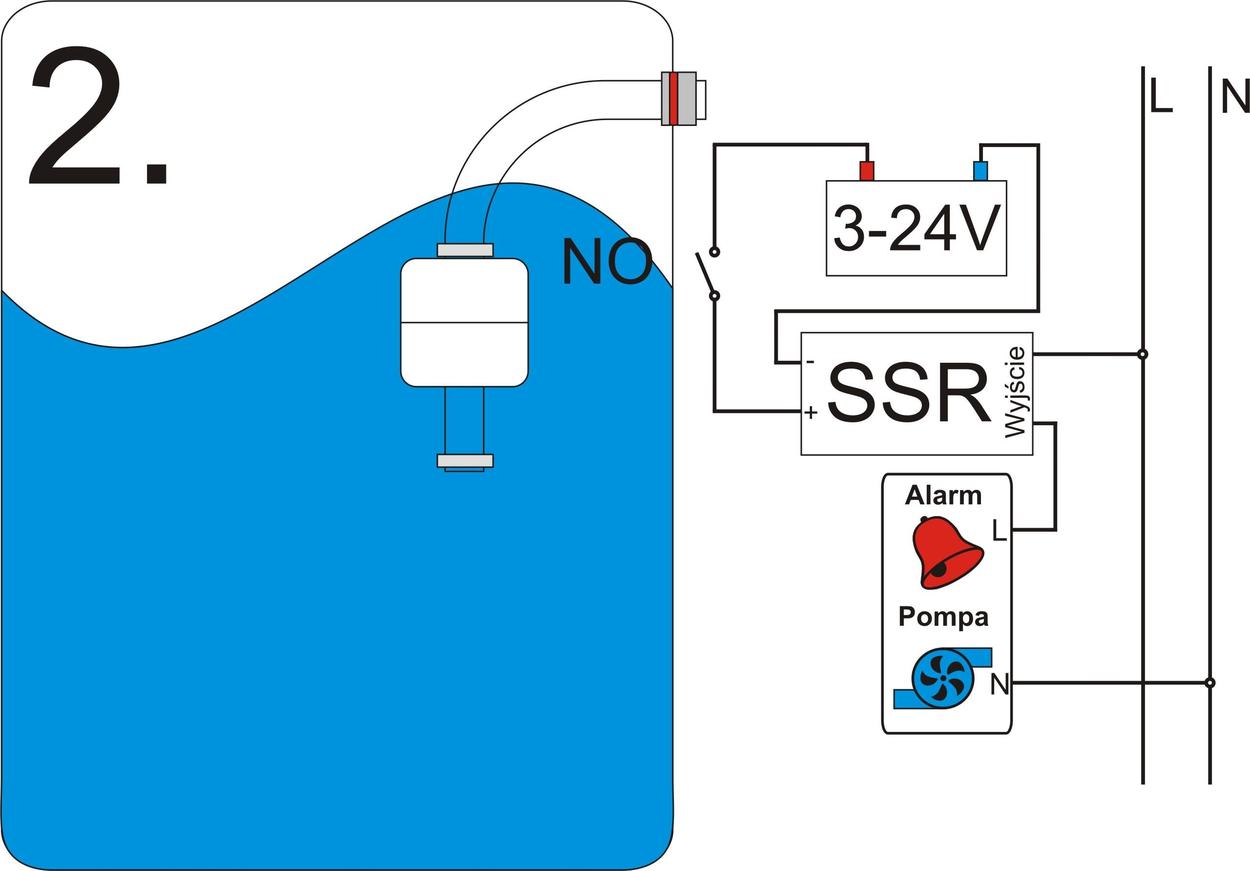

Przykład użycia:

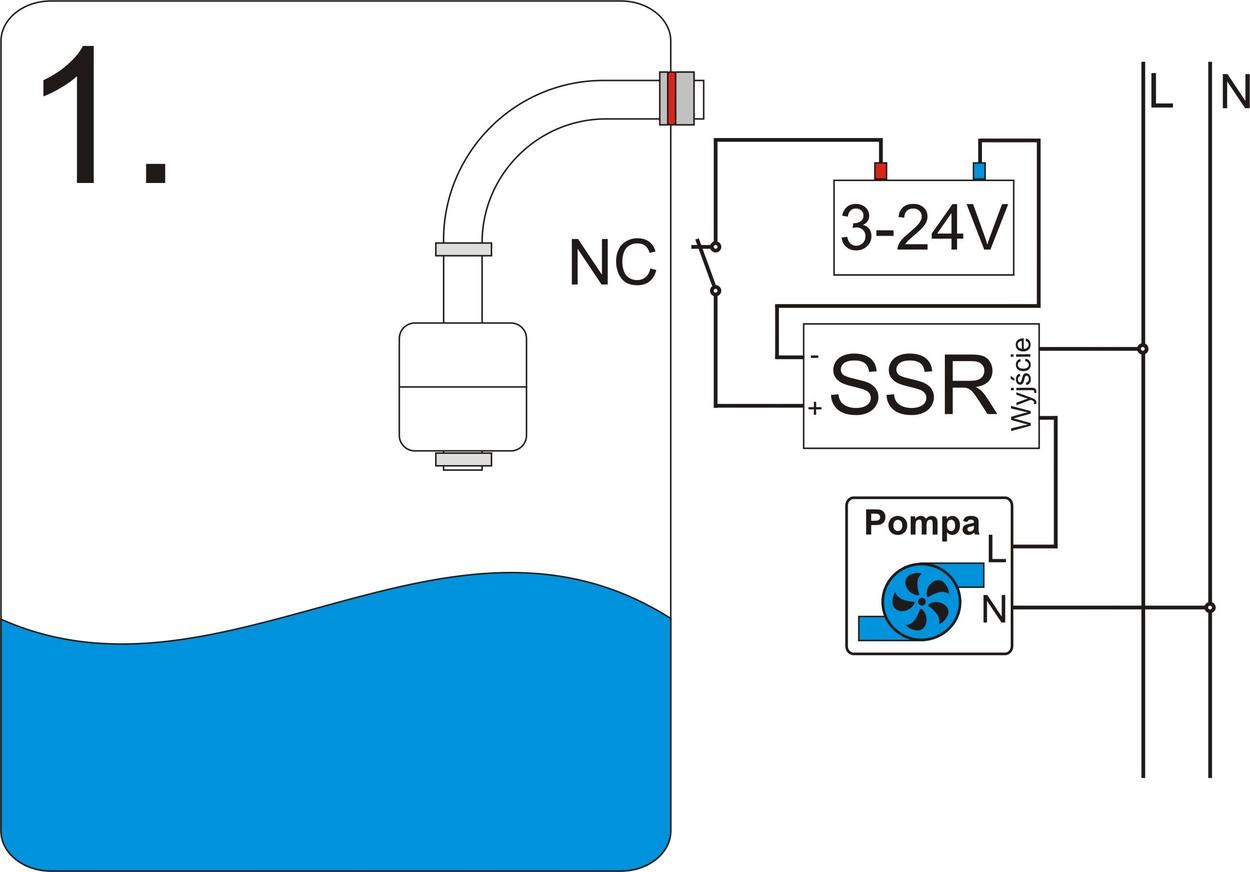

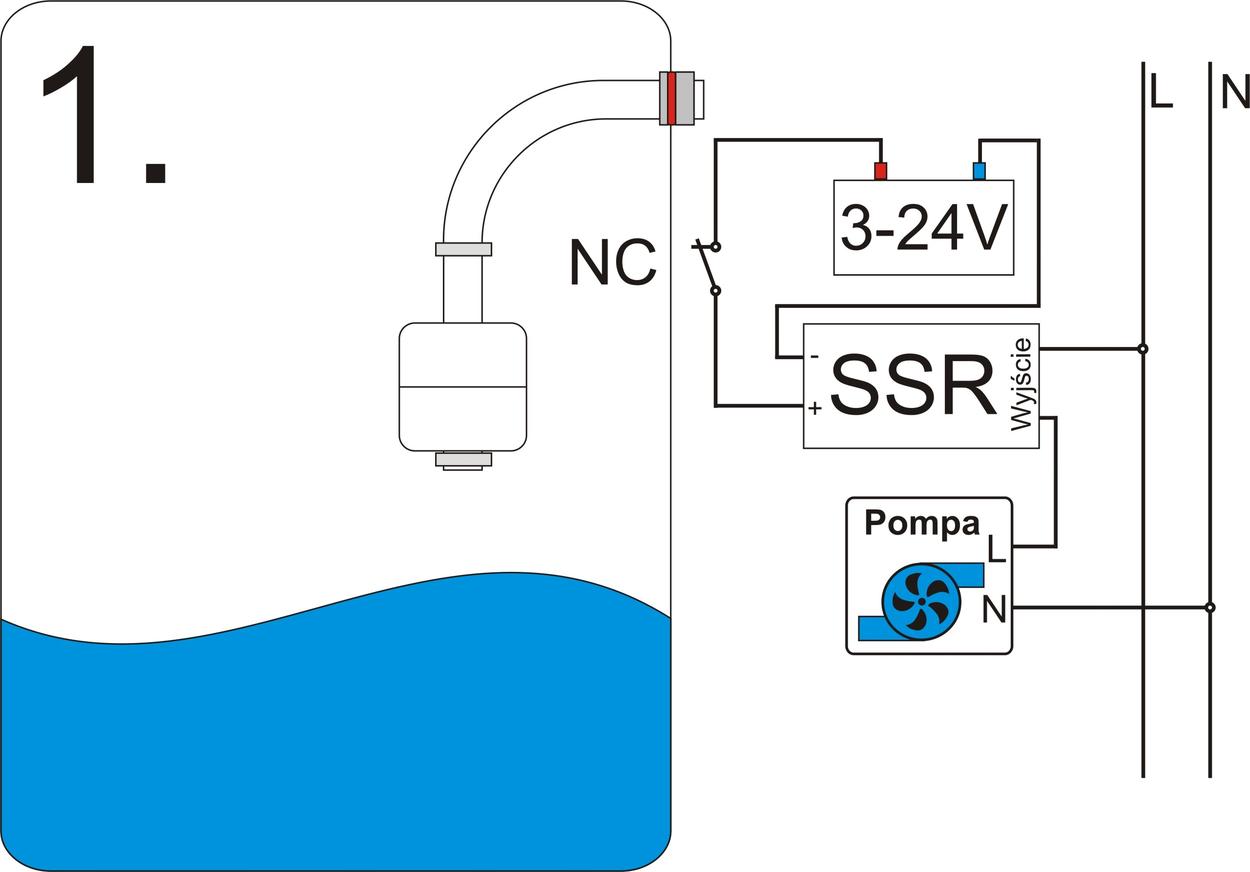

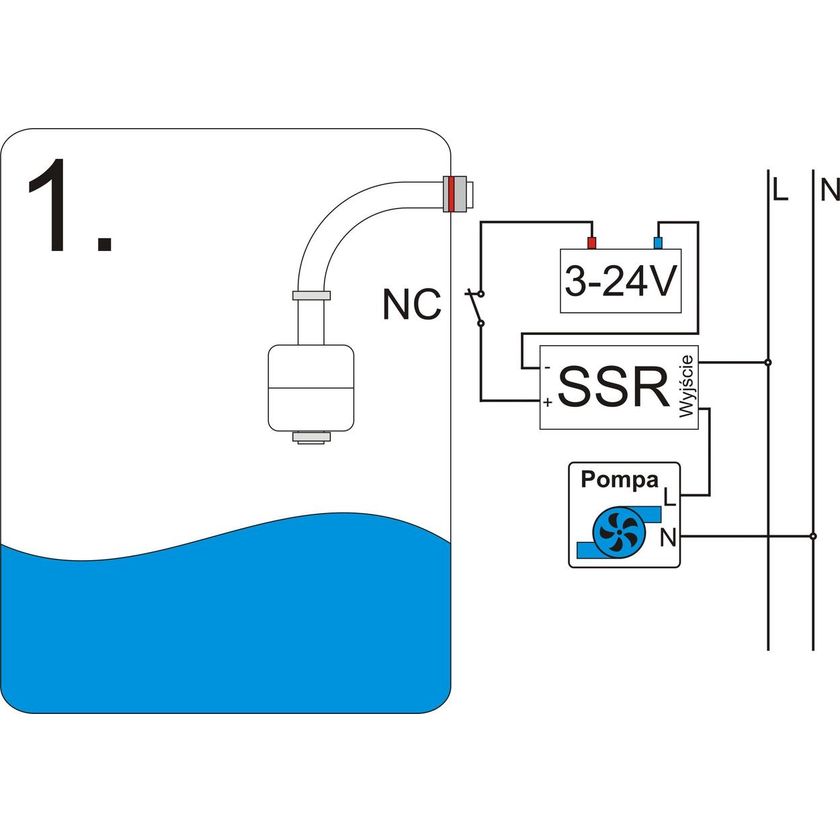

1. Automatyczne napełnianie zbiornika

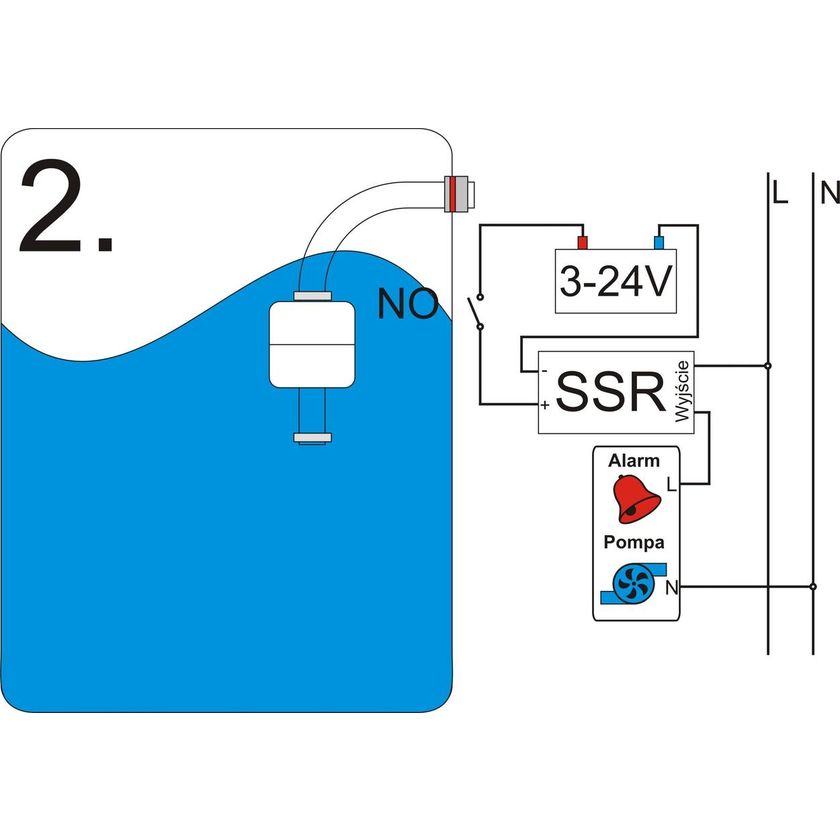

2. Alarm ostrzegający przed przepełnieniem zbiornika, wypompowywanie wody powyżej pływaka, zawór bezpieczeństwa.

Zalety tego rozwiązania:

• Bezpieczne napięcie zasilające przekaźnik ssr i pływak (możliwość użycia napięcia z zakresu: 3 do 24VDC),
• Wysoka niezawodność za sprawą przekaźnika ssr
• Automatyzacja napełniania bądź opróżniania zbiornika - alarmu
• Brak kontaktu napięcia sieciowego z cieczą w zbiornika
