Zawór RTL do ogrzewania podłogowego, NO: RTL-8 + Siłownik

Kasetowy zestaw do regulowania temperatury ogrzewania podłogowego. Zestaw składa się z elektrycznego siłownika ST-110, odpowietrznika i rotametru do wyregulowania przepływu czynnika grzewczego. Montaż wykonywany jest na powrocie pętli ogrzewania podłogowego.

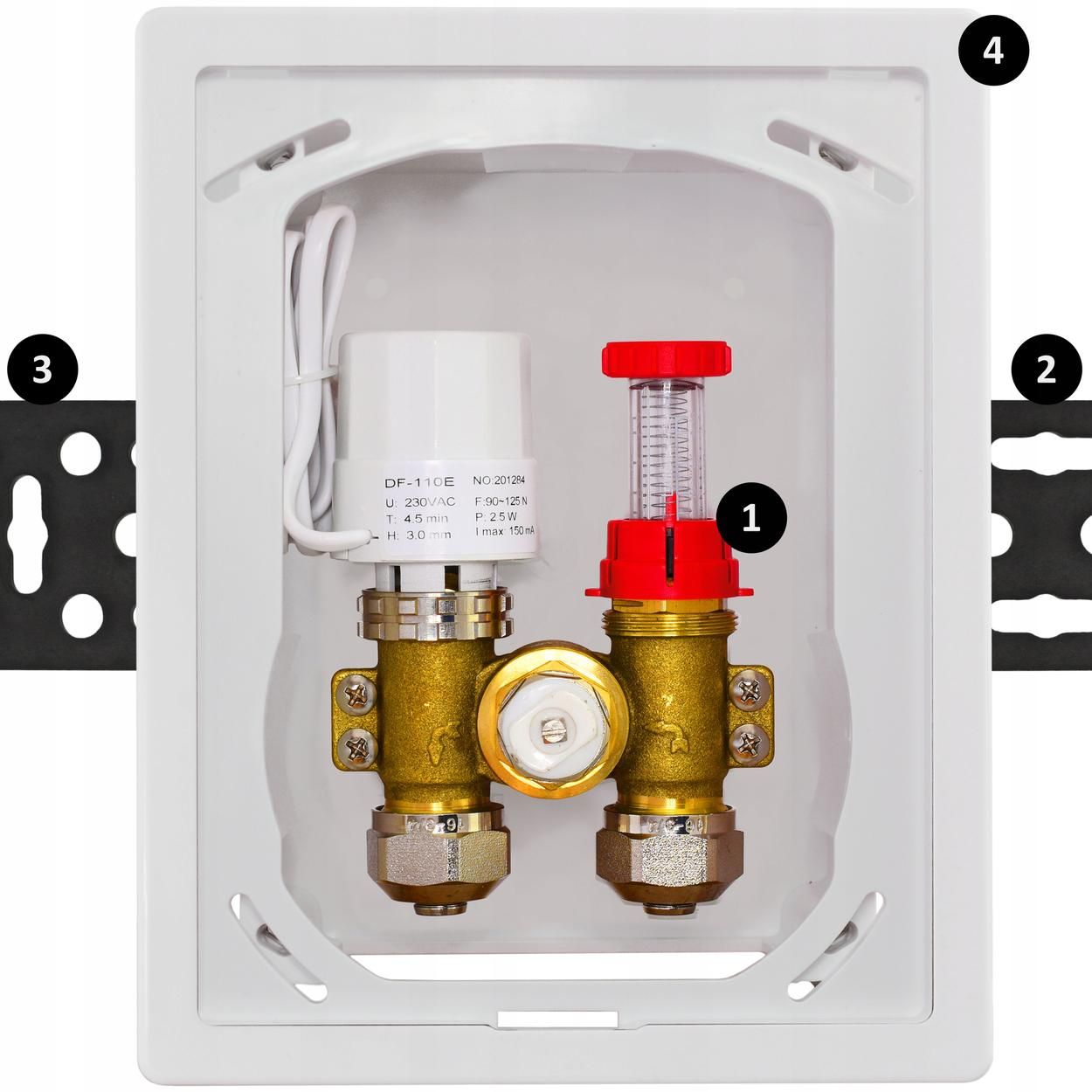

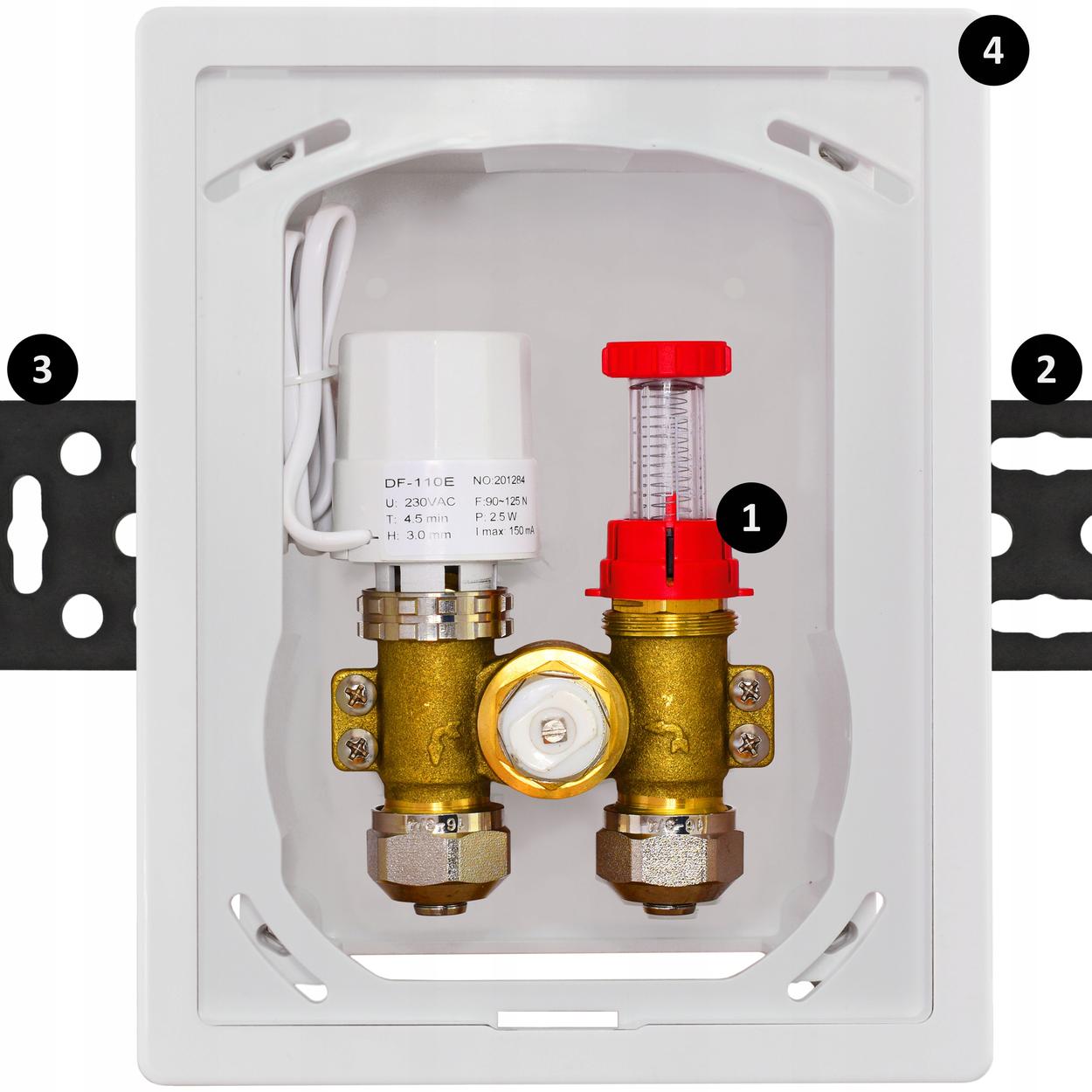

1. Rotametr

2 i 3. Uchwyty montażowe do ściany i gk

4. Maskownica kasety

Dane techniczne:

• Przyłącze: 3/4"
• Zakres nastawy: 20...50°C
• Ciśnienie robocze: 10bar
• Kolor: biały-kremowy
• Wymiary:
• kaseta: 177x145mm głębokość: 62mm
• drzwiczki: 220x174mm
• Medium: woda

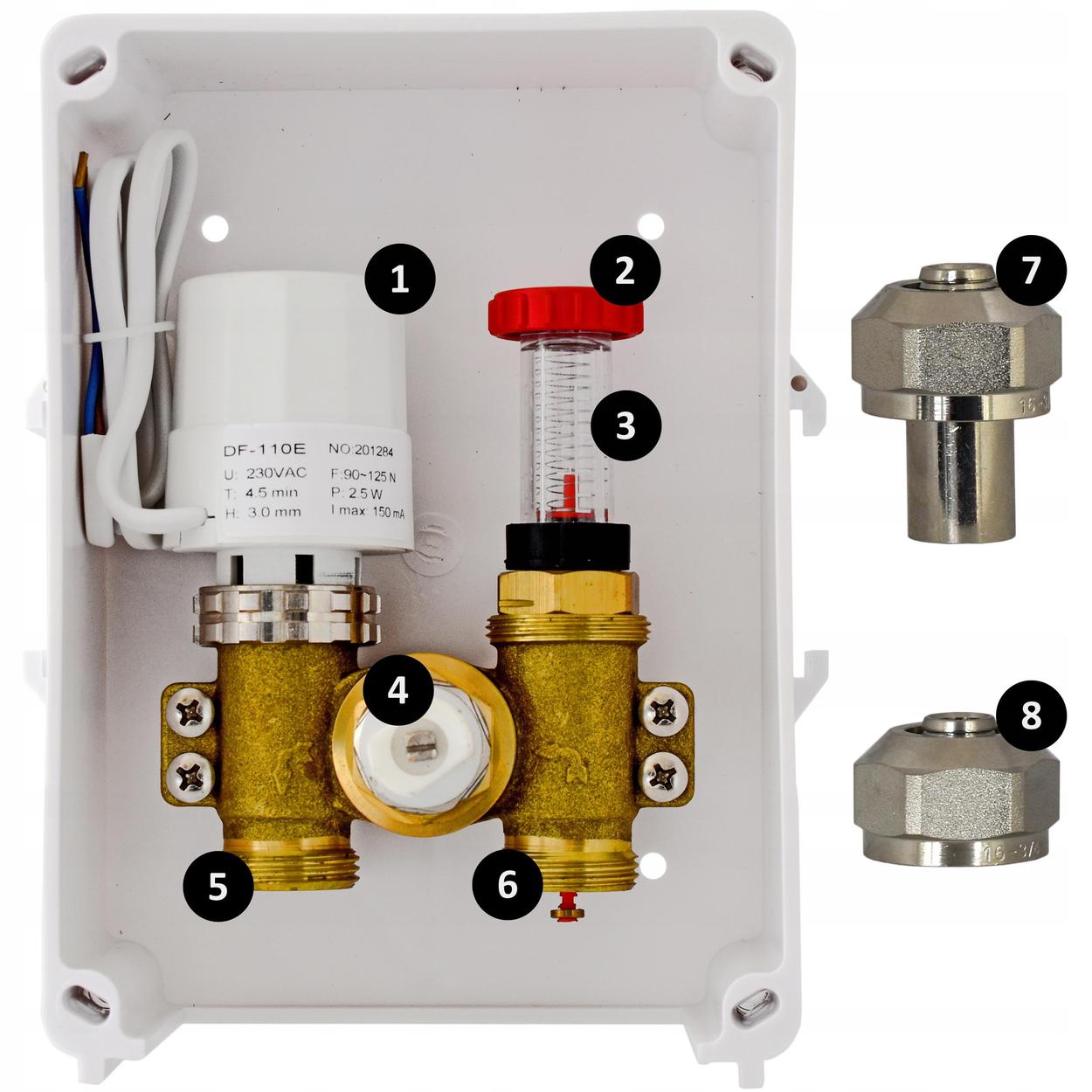

OPIS:

1. Siłownik ST-110

2. Kluczyk do rotametru

3. Rotametr z zabezpieczeniem

4. Odpowietrznik

5 i 6. Przyłącze 3/4"

7. Złącze PEX16 do rotametru

8. Złącze PEX16

Opis działania:

Ogranicznik temperatury na powrocie stosuje się do ograniczenia temperatury wody na powrocie z grzejnika w systemach ogrzewczych łączących ogrzewanie podłogowe i grzejnikowe.

W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika temperatury.

RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczającej 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

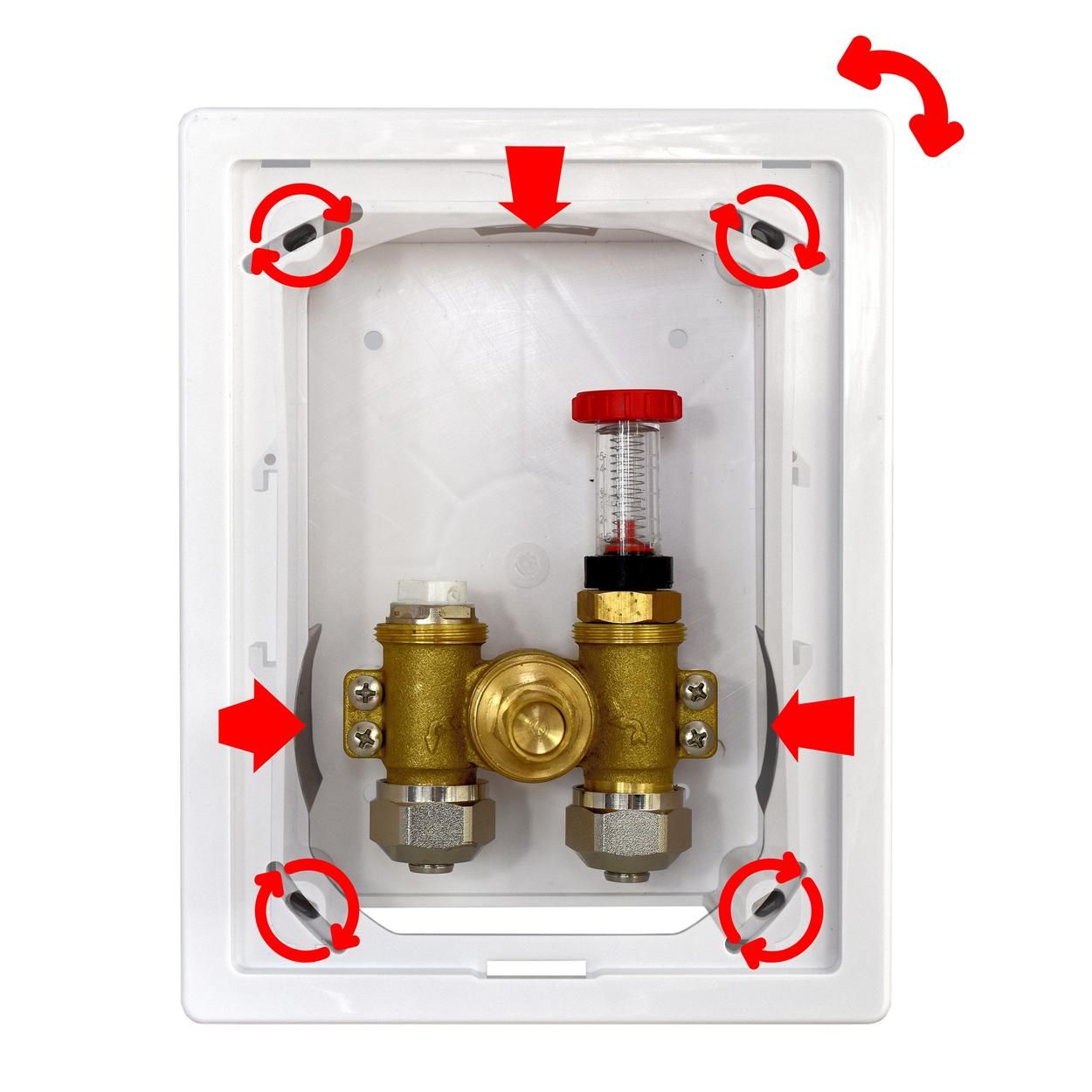

Pływające ramki pozwalające zamaskować nieprecyzyjny montaż.
