DR401

Termograf

- pomiar: temperatura

- zakres: -200...+650°C

- czujnik temperatury: 3

- montaż: naścienny

- zasilanie: 12...24V lub 230V

1750,00 zł netto
2152,50

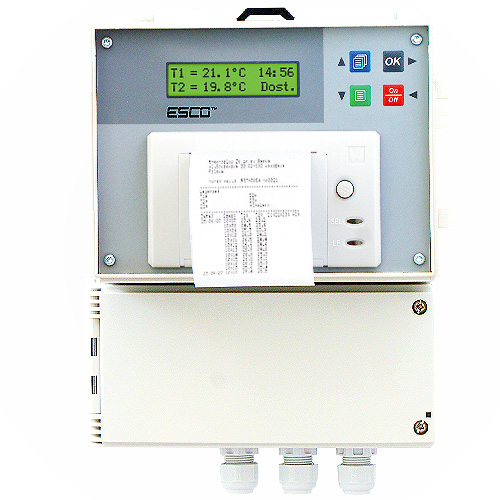

Termograf DR 401

Rejestrator z pamięcią na 32 000 pomiarów. Wyposażony w drukarkę termiczną i 3 czujniki temperatury.

Posiada czytelny, podświetlany wyświetlacz i 3 wejścia sygnalizacyjne. Menu dostępne w 3 językach, w tym w języku polskim.

Najważniejsze cechy termografu DR401

  • wyposażony w 3 czujniki temperatury NTC,
  • posiada 3 wejścia sygnalizacyjne,
  • alarm temperatury wraz z sygnałem dźwiękowym,
  • 4 rodzaje skróconych raportów,
  • wydruk pełnego raportu z wybranego okresu,
  • hermetyczna obudowa IP65,
  • napięcie zasilania od 12 do 24V lub 230V,
  • klawisz włącz / wyłącz zasilanie,
  • zakres pomiaru temperatury od -200 do +650°C,
  • opcjonalnie: modem RS-485 do komunikacji z GSM/GPRS.

Rejestrator DR-401 to profesjonalne urządzenie do rejestracji i pomiaru temperatury oraz rejestracji zdarzeń, takich jak na przykład otwarcie drzwi naczepy. Przeznaczony jest głównie do kontroli temperatury w czasie transportu drogowego, dlatego przystosowany jest do zasilania bezpośrednio z instalacji elektrycznej pojazdu o napięciu 12 lub 24 Volt. Dostępna jest również stacjonarna wersja tego rejestratora przystosowana do napięcia sieciowego 230V.

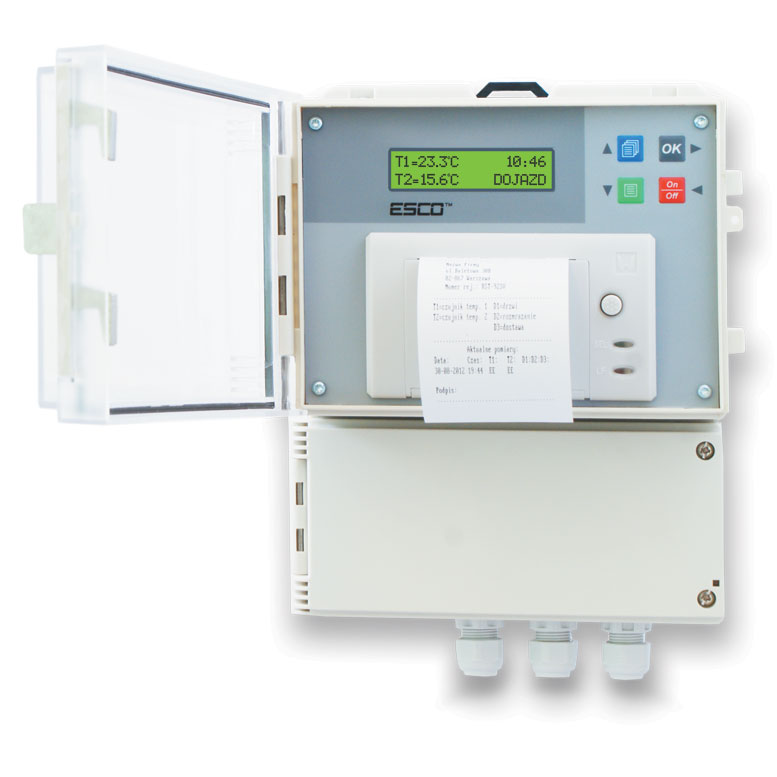

DR401 rejestrator temperatury z drukarką

Jest to urządzenie z niezwykle dużą pojemnością pamięci. Wystarcza ona na zapis wyników pomiarów aż z 12 miesięcy ciągłej pracy (przy częstotliwości pomiaru wynoszącej 15 minut). Zapisy z pamięci można w łatwy sposób przetworzyć na pełny raport z historii dostawy dotyczący dowolnego okresu czasu.

Wbudowana drukarka termiczna o prędkości wydruku 30 mm na sekundę, pozwala na bardzo szybki wydruk danych, które można przekazać odbiorcy dostawy.

Pamięć termografu pozwala na zapis aż 32 000 pomiarów. Rejestrator może pracować nawet w przypadku, gdy jego pamięć jest już pełna. Wszystko dzięki temu, że najstarsze pomiary są usuwane i zastępowane nowszymi. Istnieje też możliwość ręcznego usunięcia zapisanych danych. Wejście do menu, które to umożliwia, może być zabezpieczone hasłem.

Bieżące wartości temperatury, jak również wszystkie stany alarmowe, prezentowane są na wyświetlaczu alfanumerycznym z praktycznym podświetleniem. To rozwiązanie znacznie ułatwia odczytywanie komunikatów w nocy. Wszystkie dane zapisywane są w trwałej pamięci rejestratora. Częstotliwość ich zapisu można ustawić w przedziale od 1 do 999 minut.

Termograf DR401 umożliwia ustawienie minimalnej oraz maksymalnej temperatury. Po przekroczeniu wartości granicznych na wyświetlaczu pojawi się komunikat informujący o takim zdarzeniu. Dodatkowo włączy się sygnał dźwiękowy, a przekaźnik przejdzie w stan aktywny.

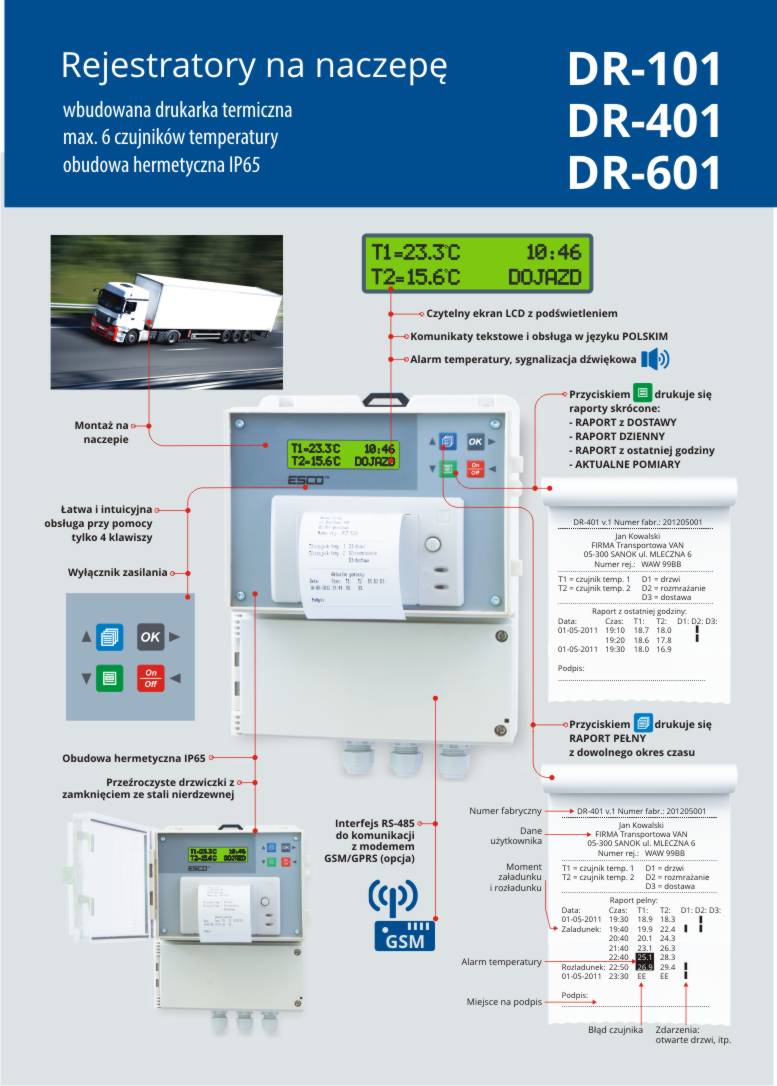

Rejestrator temperatury z drukarką DR401 - rodzaje wydruków

 Termograf pozwala na wydruk pełnego raportu, który umożliwia dokładne prześledzenie całej historii dostawy. Zawiera on następujące informacje:

  • dane właściciela oraz pojazdu,
  • wartości temperatury w czasie transportu,
  • czas rozpoczęcia i zakończenia transportu,
  • zdarzenia z 3 wejść cyfrowych (np. otwarcie drzwi),
  • stany alarmowe temperatury,
  • miejsce na podpis.

Oprócz pełnego raportu można też wydrukować 4 rodzaje raportów skróconych:

  • raport z ostatniej godziny,
  • raport dzienny,
  • raport z dostawy,
  • raport aktualne pomiary.

Gdzie sprawdzi się termograf DR401

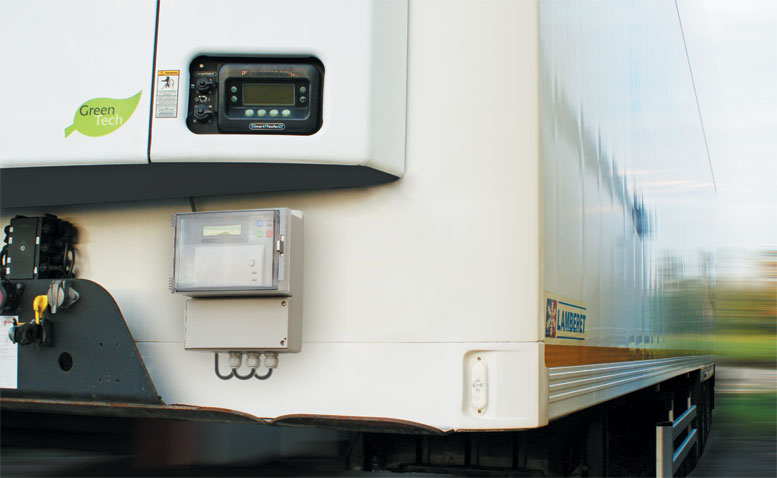

Hermetyczna obudowa o klasie wodoszczelności IP65 umożliwia naścienny montaż rejestratora również na zewnątrz naczepy. Występujące w zestawie z rejestratorem 3 przewodowe czujniki temperatury NTC można łatwo zamontować w miejscach optymalnych dla dokładnych pomiarów temperatury. Potrójne cyfrowe wejście sygnalizacyjne daje możliwość monitorowania takich zdarzeń, jak na przykład otwarcie drzwi naczepy. Wyjście alarmowe umożliwia podłączenie zewnętrznych sygnalizatorów dźwiękowych.

Zakres pomiaru temperatury dla czujnika NTC wynosi od -40 do +80°C z dokładnością +/-0,5°C. Natomiast przy wykorzystaniu czujnika temperatury Pt100 można osiągnąć znacznie większy zakres pomiaru wynoszący od -200 do +650°C, z tym że dokładność dla zakresu od -50 do +200°C wynosi +/-0,3°C, a dla pozostałego zakresu +/-1,0°C

Obsługa tego urządzenia jest prosta i intuicyjna. Komendy i komunikaty mogą być wyświetlane w 3 różnych językach:

  • w języku polskim,
  • w języku angielskim,
  • w języku niemieckim.

Do termografu DR401 można dokupić zewnętrzne sygnalizatory dźwiękowe i czujniki otwarcia drzwi. Opcjonalnie dostępne jest też świadectwo wzorcowania urządzenia.

W skład zestawu DR401 wchodzi rejestrator oraz 3 czujniki temperatury



Dane techniczne

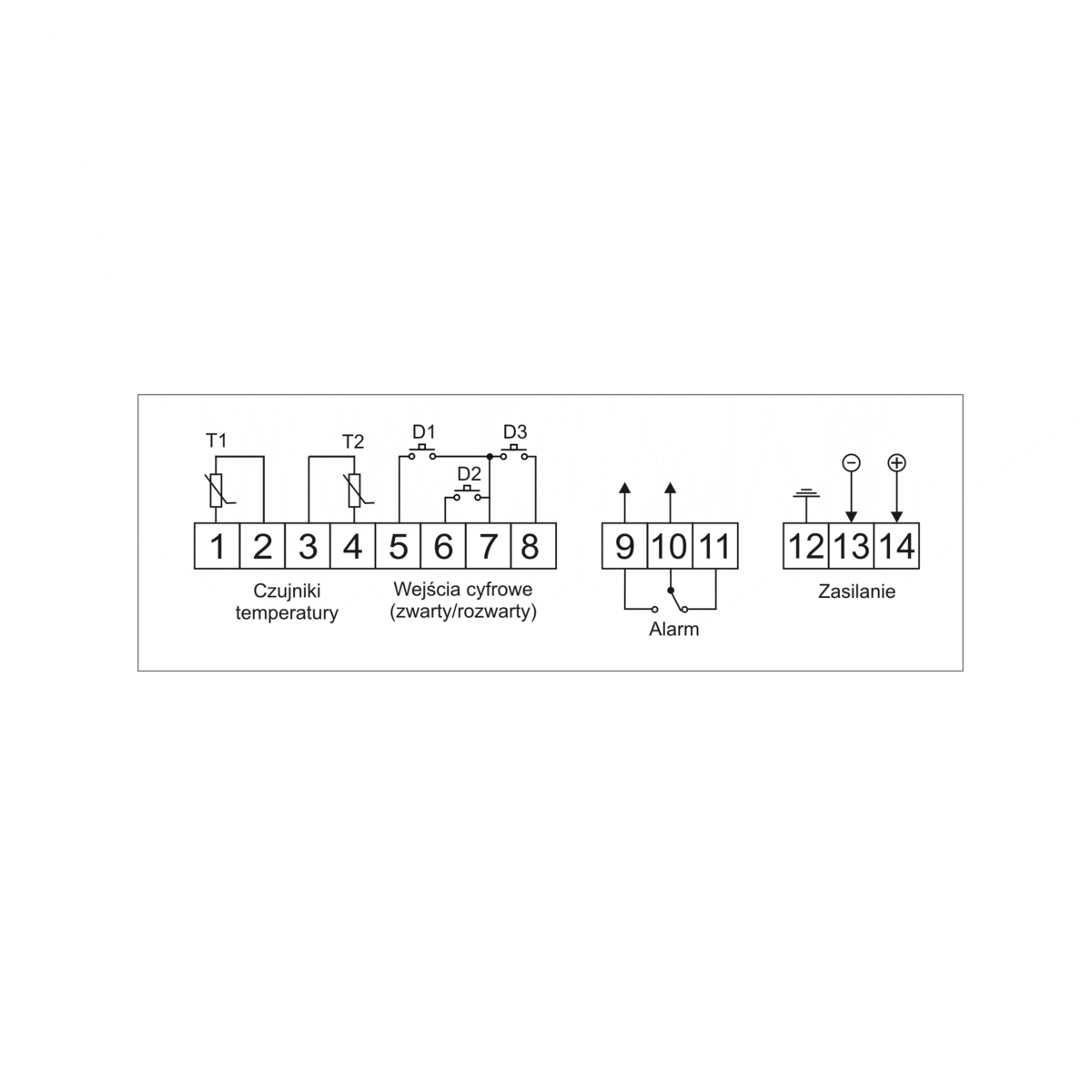

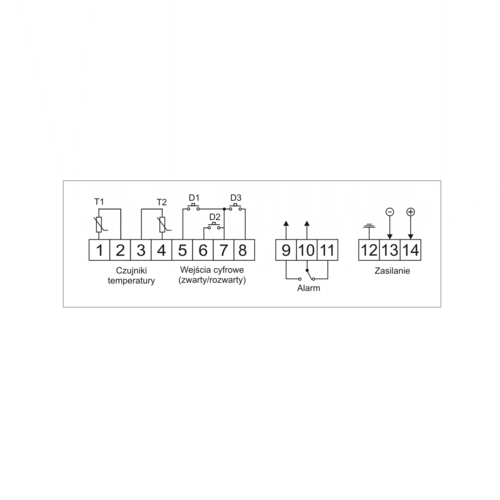

Wejścia:

3 czujniki temperatury: NTC 5kΩ przy 25°C lub Pt100

3 wejścia cyfrowe (normalnie zwarte lub rozwarte)

Zakres pomiarowy:

NTC: -40...+120°C (-40...+80°C - czujnik naścienny z zestawu)

Pt100: -200...+650°C

Dokładność pomiaru:

NTC w zakresie: -40...+80°C: +/-0,5°C, w pozostałym +/-1°C

Pt100 w zakresie: -50...+200°C: +/-0,3°C, w pozostałym +/-1°C

Rozdzielczość wskazań:

0,1°C

Wyświetlacz:

ciekłokrystaliczny z podświetleniem, 2 x 16 znaków

Bufor pamięci:

32 000 pomiarów, pamięć nieulotna

Częst. zapamiętywania danych:

1...999 minut

Drukarka:

termiczna, prędkość wydruku 30mm/s

Papier:

termoczuły o szer. 57,5+/-0,5mm, rolka o średnicy 35mm

Montaż:

naścienny w obudowie hermetycznej IP65

Stopień i klasa ochrony:

IP65/ II

Zasilanie:

12...24V=/~+/-20% lub dla wersji stacjonarnej: 85...265V~

Pobór mocy:

podczas rejestracji 50mA, podczas wydruku do 3A

Warunki pracy:

-25...60°C

Warunki składowania:

-40...80°C
