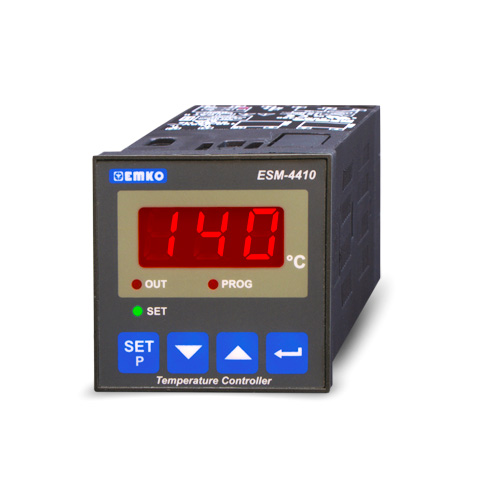

ESM4410

regulator temperatury

Przeznaczony do utrzymywania temperatury T[°C] z zadaną histerezą ΔT w urządzeniach chłodniczych lub grzewczych. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury.

Skonfiguruj produkt
Zasilanie
Wyjście
Wejście
160,00 zł netto
196,80

Podstawowe informacje:

  • Wejście termometryczne: PTC, Pt100, J, K
  • Regulacja: ON-OFF z histerezą
  • Tryb pracy: grzanie lub chłodzenie
  • 1 lub 2 wyjścia regulacyjne

Regulator temperatury przeznaczony do współpracy z czujnikami rezystancyjnymi PTC, Pt100 oraz termoparami J lub K. Wybór zakresu i typu czujnika temperatury dokonuje się przy zamówieniu. Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator wyposażony jest w jedno lub dwa wyjścia regulacyjne przekaźnikowe. Tryb pracy: "grzanie" lub "chłodzenie", dla każdego wyjścia, wybiera się w menu regulatora. Montaż w tablicy za pomocą uchwytów mocujących.

Zakresy pomiarowe (do wyboru przy zamówieniu):

Wejście:

Zakres wskazań:

Rozdzielczość:

czujniki rezystancyjne:

PTC

-19,9...+99,9°C

0,1°C

PTC

-50...+150°C

1°C

Pt100

-19,9...+99,9°C

0,1°C

Pt100

0...+400°C

1°C

termopary:

J (Fe-CuNi)

0...+800°C

1°C

K (NiCr-NiAl)

0...+999°C

1°C

Dane techniczne

Wejście:

Czujniki rezystancyjne: PTC, Pt100

Termopary: J, K

Dokładność pomiaru:

+/-1% zakresu

automatyczna kompensacja zimnych końców +/-0,1°C/1°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C lub 1°C

Wyświetlacz:

LED, 3 cyfry o wysokości 10mm

Metoda regulacji:

ON-OFF z histerezą

Wyjście regulacyjne:

przekaźnikowe 7A 250V~, 105 cykli
w opcji: napięciowe 12V 20mA dla przekaźnika SSR

Montaż:

w otworze o wymiarach: 46 x 46mm

Stopień i klasa ochrony:

IP65/ II

Zasilanie:

230V~ +/-15% (w opcji: 12V=/~ lub 24V~ +/-lub 24V=/~)

Pobór mocy:

max 3 VA

Separacja galwaniczna:

2kV

Warunki pracy:

0...50°C; 0...90%RH (bez kondensacji)

Warunki składowania:

-40...85°C; 0...90%RH (bez kondensacji)

Pliki do pobrania

Instrukcja pdf Pobierz plik
Karta katalogowa pdf Pobierz plik
