DC20+

dwukanałowy regulator temperatury

"DC=Double Controller" to de facto dwa regulatory temperatury umieszczone w jednej obudowie z możliwością dowolnej konfiguracji wejść i wyjść oraz powiązania obu regulatorów.

zasilanie
wyjścia

179,00 220,17 zł brutto

szt.

Zastosowanie:
uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:
- grzejniki elektryczne, piece
- kable grzewcze, systemy przeciwoblodzeniowe
- inkubatory, terraria, akwaria
- bojlery, podgrzewacze, itp.
- pompy C.O. i C.W.U.
- kolektory słoneczne
- kominki z płaszczem wodnym
- siłowniki z zaworem 2, 3, 4 drożnym oraz chłodzenia:
- lodówki, zamrażarki, lady chłodnicze
- wentylatory, schładzalniki
- agregaty samochodowe (wersja na 12V lub 24V), itp.

Podstawowe informacje:

  • 2 REGULATORY w jednej obudowie
  • 2 wejścia pomiarowe
  • 2 wyjście sterujące
  • Łącz T1 i T2 na przemian
  • Funkcje matematyczne (pomiar średni, różnicowy)
  • Możliwość powiązania REGULATORÓW między sobą (np. WYJ1 = załączone, gdy WYJ2 = wyłączone)
  • Wejście cyfrowe do pracy ręcznej lub sygn. CEMENT
  • Wbudowany sygnalizator dźwiękowy (brzęczyk)

Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.
Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.
Regulator może realizować zarówno prosty, pojedynczy lub podwójny układ grzewczy, czy chłodniczy jak i bardziej rozbudowaną aplikację.
Regulator dzięki możliwości ustawienia wartości nastawy temperatury dla każdego kanału z osobna umożliwia sterownie z zachowaniem „strefy martwej” dzięki zastosowaniu osobnej regulacji dla każdego  kanału.
Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt. Wbudowany sygnalizator dźwiękowy można ustawić, aby sygnalizował załączenie wyjść oraz stany alarmowe. Wejście cyfrowe może pełnić funkcję wejścia alarmowego lub ręcznego trybu sterowania wyjściami. Może sygnalizować awarię układu po zadziałaniu zewnętrznego presostatu lub ogranicznika temperatury STB podłączonego do wejścia cyfrowego. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem.  Montaż w tablicy lub obudowie hermetycznej, naściennej.


Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20.

  1. Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
  2. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
  3. Układ sterowania kominkiem z płaszczem wodnym.
  4. Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
  5. Układ sterowania grzałką z alarmem zewnętrznym.
  6. Układ sterowania dwoma grzałkami niezależnie.
  7. Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
  8. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.

Wejście:

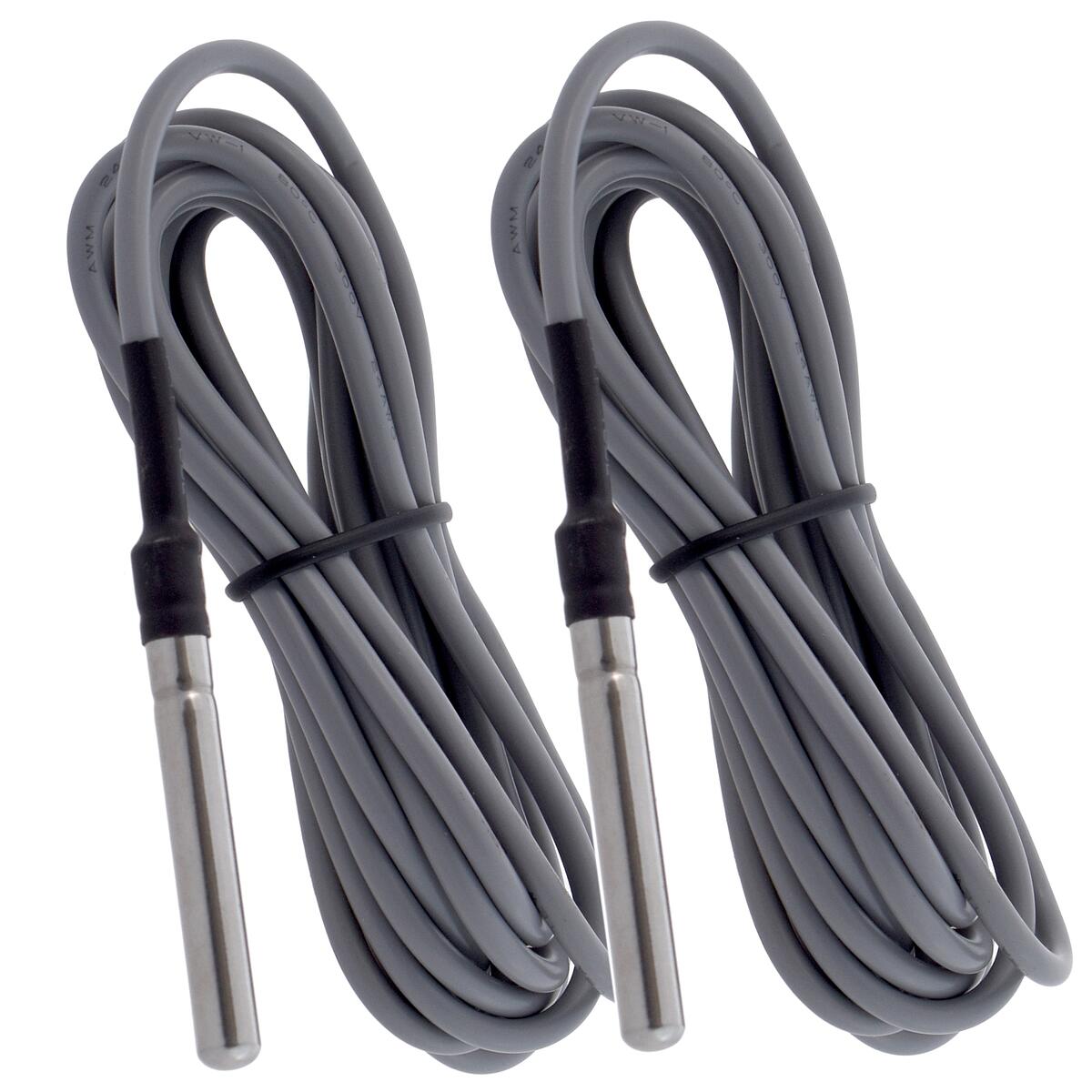

2 czujniki temperatury NTC 5kOhm przy 25°C

wejście cyfrowe (normowe otwarte lub zamknięte)

Zakres pomiarowy:

-50 ... + 150°C

Dokładność pomiaru:

+/- 0,5°C

Okres próbkowania:

330 ms

Rozdzielczość wskazań:

0,1°C w całym zakresie

Rozdzielczość nastawy:

0,1°C w całym zakresie

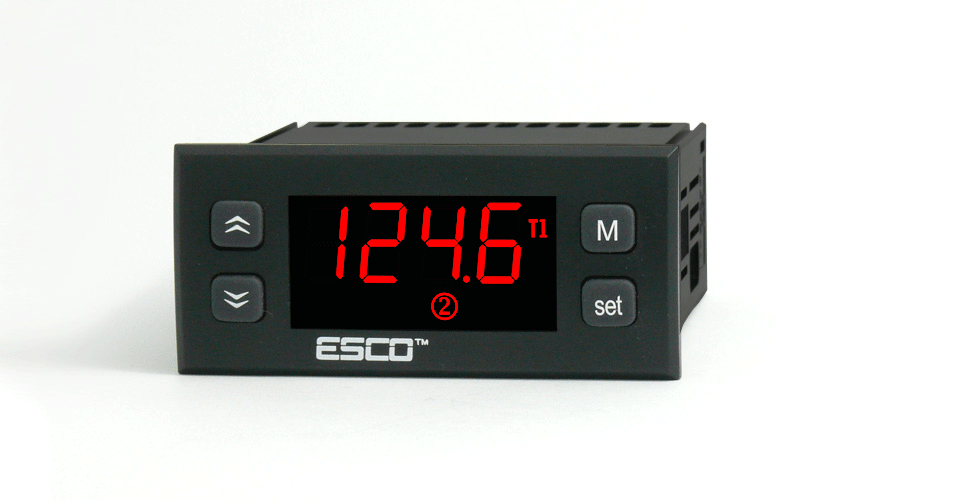

Wyświetlacz:

LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji:

ON-OFF z histerezą

Dokładność regulacji:

ustawiana w zakresie 0,1 ... 20,0°C

Wyjścia sterujące:

1 przekaźnikowe 16A, 3,6kW, trwałość 100 tys. cykli
1 przekaźnikowe 16A, 3,6kW, trwałość 100 tys. cykli

Funkcje dodatkowe:



- funkcje matematyczne (pomiar różnicy, średniej)

- wybór kanału temperatury do odczytu

- dźwiękowa sygnalizacja stanów alarmowych

- możliwość powiązaniu obu wyjść pomiarowych

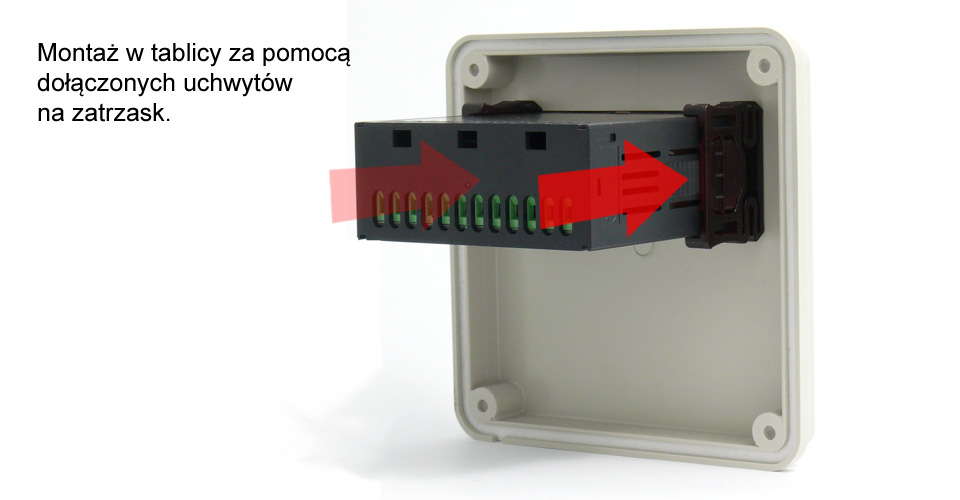

Montaż:

w otworze o wymiary: 71 x 29mm

Stopień i klasa ochrony:

IP65 / II

Zasilanie:

230VAC +/- 15% lub 12VAC / DC lub 24AC / DC

Pobór mocy:

maks. 3 VA

Warunki pracy:

-5 ... 60°C; 0 ... 85% RH (bez kondensacji)

Warunki składowania:

-40 ... 85°C; 0 ... 85% RH (bez kondensacji)

  • 2 REGULATORY w jednej obudowie
  • 2 wejścia pomiarowe
  • 2 wyjścia sterujące
  • Wyświetlanie T1 i T2 na przemian
  • Funkcje matematyczne (pomiar średni, różnicowy)
  • Możliwość powiązania REGULATORÓW między sobą (np. WYJ1=załączone, gdy WYJ2=wyłączone)
  • Wejście cyfrowe do pracy ręcznej lub sygn. awarii
  • Wbudowany sygnalizator dźwiękowy (brzęczyk)
  • Uniwersalny

    Zastosowanie:
    uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:
    - grzejniki elektryczne, piece
    - kable grzewcze, systemy przeciwoblodzeniowe
    - inkubatory, terraria, akwaria
    - bojlery, podgrzewacze, itp.
    - pompy C.O. i C.W.U.
    - kolektory słoneczne
    - kominki z płaszczem wodnym
    - siłowniki z zaworem 2, 3, 4 drożnymoraz chłodzenia:
    - lodówki, zamrażarki, lady chłodnicze
    - wentylatory, schładzalniki
    - agregaty samochodowe (wersja na 12V lub 24V), itp. DC-20 z ang. skrótu "double controller" to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwoscią dowolnej konfiguracji wejść-wyjść i powiązania obu reguatorów. Urzadzenie

    Podstawowe informacje:

    • 2 REGULATORY w jednej obudowie
    • 2 wejścia pomiarowe
    • 2 wyjście sterujące
    • Łącz T1 i T2 na przemian
    • Funkcje matematyczne (pomiar średni, różnicowy)
    • Możliwość powiązania REGULATORÓW między sobą (np. WYJ1 = załączone, gdy WYJ2 = wyłączone)
    • Wejście cyfrowe do pracy ręcznej lub sygn. CEMENT
    • Wbudowany sygnalizator dźwiękowy (brzęczyk)

    Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.
    Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznymukładach z kolektorem słonecznym) lub średnia [T1+T2]/2.
    Regulator może realizować zarówno prosty, pojedynczy lub podwójny układ grzewczy, czy chłodniczy jak i bardziej rozbudowaną aplikację.
    Regulator dzięki możliwości ustawienia wartości nastawy temperatury dla każdego kanału z osobna umożliwia sterownie z zachowaniem „strefy martwej” dzięki zastosowaniu osobnej regulacji dla każdego kanału.
    Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt. Wbudowany sygnalizator dźwiękowy można ustawić, aby sygnalizował załączenie wyjść oraz stany alarmowe. Wejście cyfrowe może pełnić funkcję wejścia alarmowego lub ręcznego trybu sterowania wyjściami. Może sygnalizować awarię układu po zadziałaniu zewnętrznego presostatu lub ogranicznika temperatury STB podłączonego do wejścia cyfrowego. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem. Regulator wyposażony jest w Wyjście 1 przekaźnikowe dużej mocy 20A (maksymalne obciążenie rezystancyjne 4500W) oraz Wyjście 2 o maks. obciążeniu 8A. Montaż w tablicy lub obudowie hermetycznej, naściennej.


    Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20.

    1. Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
    2. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
    3. Układ sterowania kominkiem z płaszczem wodnym.
    4. Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
    5. Układ sterowania grzałką z alarmem zewnętrznym.
    6. Układ sterowania dwoma grzałkami niezależnie.
    7. Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
    8. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.

    • 2 REGULATORY w jednej obudowie
    • 2 wejścia pomiarowe
    • 2 wyjścia sterujące
    • Wyświetlanie T1 i T2 na przemian
    • Funkcje matematyczne (pomiar średni, różnicowy)
    • Możliwość powiązania REGULATORÓW między sobą (np. WYJ1=załączone, gdy WYJ2=wyłączone)
    • Wejście cyfrowe do pracy ręcznej lub sygn. awarii
    • Wbudowany sygnalizator dźwiękowy (brzęczyk)

    Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:
    - grzejniki elektryczne, piece
    - kable grzewcze, systemy przeciwoblodzeniowe
    - inkubatory, terraria, akwaria
    - bojlery, podgrzewacze, itp.
    - pompy C.O. i C.W.U.
    - kolektory słoneczne
    - kominki z płaszczem wodnym
    - siłowniki z zaworem 2, 3, 4 drożnym
    oraz chłodzenia:
    - lodówki, zamrażarki, lady chłodnicze
    - wentylatory, schładzalniki
    - agregaty samochodowe (wersja na 12V lub 24V), itp.

    DC-20 z ang. skrótu "double controller" to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwoscią dowolnej konfiguracji wejść-wyjść i powiązania obu reguatorów. Urzadzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.
    Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.

    Regulator może realizować zarówno prosty, pojedynczy lub podwójny układ grzewczy, czy chłodniczy jak i bardziej rozbudowaną aplikację.

    Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt.

    Wbudowany sygnalizator dźwiękowy można ustawić, aby sygnalizował załączenie wyjść oraz stany alarmowe.

    Wejście cyfrowe może pełnić funkcję wejścia alarmowego lub ręcznego trybu sterowania wyjściami. Może sygnalizować awarię układu po zadziałaniu zewnętrznego presostatu lub ogranicznika temperatury STB podłączonego do wejścia cyfrowego. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem.

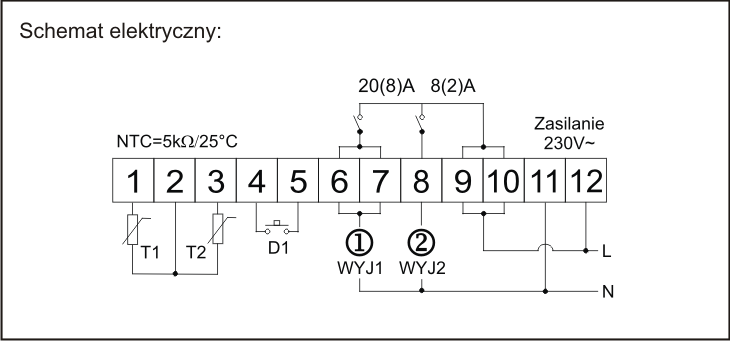

    Regulator wyposażony jest w Wyjście 1 przekaźnikowe dużej mocy 20A (maksymalne obciążenie rezystancyjne 4500W) oraz Wyjście 2 o maks. obciążeniu 8A. Montaż w tablicy lub obudowie hermetycznej, naściennej.

    Wejście:

    2 czujniki temperatury NTC 5kOhm przy 25°C

    wejście cyfrowe (normalnienormowe otwarte lub zamknięte)

    Zakres pomiarowy:

    -50...+150°C

    Dokładność pomiaru:

    +/-0,5°C

    Okres próbkowania:

    330 ms

    Rozdzielczość wskazań:

    0,1°C w całym zakresie

    Rozdzielczość nastawy:

    0,1°C w całym zakresie

    Wyświetlacz:

    LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

    Metoda regulacji:

    ON-OFF z histerezą

    Dokładność regulacji:

    ustawiana w zakresie 0,1..... 20,0°C

    Wyjścia sterujące:

    1 przekaźnikowe 20A 4,5kW16A, 3,6kW, trwałość 100 tys. cykli
    1 przekaźnikowe 8A 1,5kW16A, 3,6kW, trwałość 100 tys. cykli

    Funkcje dodatkowe:

    - funkcje matematyczne (pomiar różnicy, średniej)

    - wybór kanału temperatury do odczytu

    - dźwiękowa sygnalizacja stanów alarmowych

    - możliwość powiązaniu obu wyjść (podania warunków)pomiarowych

    Montaż:

    w otworze o wymiarachwymiary: 71 x 29mm

    Stopień i klasa ochrony:

    IP65 / II

    Zasilanie:

    230VAC +/-15% lub 12VAC/DC lub 24AC/DC

    Pobór mocy:

    maxmaks. 3 VA

    Warunki pracy:

    -5..... 60°C; 0..... 85%RH (bez kondensacji)

    Warunki składowania:

    -40..... 85°C; 0..... 85%RH (bez kondensacji)

    Wejście:

    2 czujniki temperatury NTC 5kOhm przy 25°C

    wejście cyfrowe (normalnie otwarte lub zamknięte)

    Zakres pomiarowy:

    -50...+150°C

    Dokładność pomiaru:

    +/-0,5°C

    Okres próbkowania:

    330 ms

    Rozdzielczość wskazań:

    0,1°C w całym zakresie

    Rozdzielczość nastawy:

    0,1°C w całym zakresie

    Wyświetlacz:

    LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

    Metoda regulacji:

    ON-OFF z histerezą

    Dokładność regulacji:

    ustawiana w zakresie 0,1...20,0°C

    Wyjścia sterujące:

    1 przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli
    1 przekaźnikowe 8A 1,5kW, trwałość 100 tys. cykli

    Funkcje dodatkowe:

    - funkcje matematyczne (pomiar różnicy, średniej)
    - wybór kanału temperatury do odczytu
    - dźwiękowa sygnalizacja stanów alarmowych
    - możliwość powiązaniu obu wyjść (podania warunków)

    Montaż:

    w otworze o wymiarach: 71 x 29mm

    Stopień i klasa ochrony:

    IP65 / II

    Zasilanie:

    230VAC +/-15% lub 12VAC/DC lub 24AC/DC

    Pobór mocy:

    max 3 VA

    Warunki pracy:

    -5...60°C; 0...85%RH (bez kondensacji)

    Warunki składowania:

    -40...85°C; 0...85%RH (bez kondensacji)
