Szczegóły
Wielofunkcyjna seria liczników przeznaczonych do zliczania impulsów i czasu w nowoczesnych układach automatyki przemysłowej. W zależności od konfiguracji, przez użytkownika, przyrząd może pracować w trybie:
-
Licznik/licznik sumujący
-
Licznik cykli
-
Przekaźnik czasowy(timer)
-
Tachometr/miernik częstotliwości
-
Licznik czasu

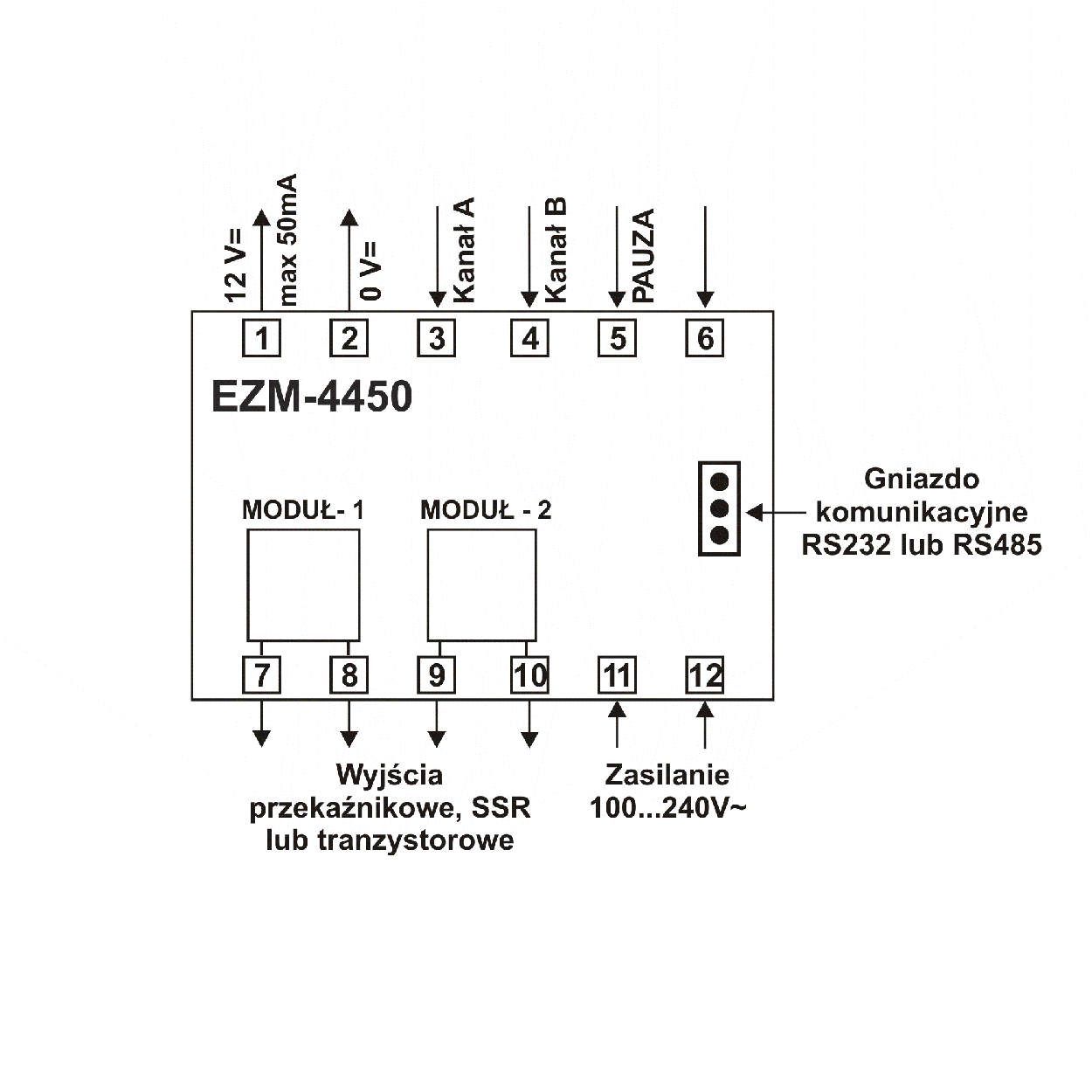

Wszystkie parametry pracy programuje się z klawiatury bądź z komputera PC. Licznik ma konstrukcję modułową (wsuwane wewnątrz moduły gniazdo/wtyk). Umożliwia to dopasowanie funkcji do własnych potrzeb oraz jego szybką rozbudowę w przyszłości, np. o dodatkowe wyjście sterujące. Fabrycznie wyposażony jest w:
- 2 wejścia liczące (kanał A i B),
- 2 gniazda do podłączenia opcjonalnych modułów rozszerzających,
- interfejs komunikacji RS-232.
Dzięki interfejsowi komunikacji dane pomiarowe mogą być wyświetlane i archiwizowane, a użytkownik może konfigurować urządzenie i zmieniać nastawy na ekranie komputera. Przy wykorzystaniu konwertera ETHERNET/RS-485 obsługa i wizualizacja może być realizowana zdalnie z poziomu sieci lokalnej LAN lub internet.
Dane techniczne
| Wejścia: | 2 wejścia zliczające (kanał A i B) |
| Sygnał wejściowy: | beznapięciowy lub napięciowy (max. 30V DC) |
| Polaryzacja wejść: | NPN, PNP dla wszystkich sygnałów |
| Poziomy przełączające : | niski: 0...2V wysoki: 3...30V |
| Max. częstotliwość zliczania: | 30Hz dla zestyków mechanicznych |
| Zakres wskazań: | -99999...999998 |
| Wyjścia 1 i 2 (opcjonalne): | przekaźnikowe 3A/250V AC napięciowe dla przekaźnika SSR: 12VDC/30mA typu otwarty kolektor OC: 18VDC/40mA |
| Tryby pracy:
|
|
| licznik impulsów/sumujący: | tryb zliczania: A, A-B, A+B, A/B, enkoder |
| licznik cykli: | tryb zliczania: A, A-B, A+B, A/B, enkoder |
| przekaźnik czasowy: | 8 trybów pracy z funkcją automatycznego lub ręcznego resetu |
| tachometr/częstotliwościomierz: | pomiar częstotliwości lub prędkości obr/min, obr/s, cm/min, m/s |
| licznik czasu: | pomiar od podania impulsu A lub czasu trwania impulsu A lub A-B 8 trybów pracy z funkcją automatycznego lub ręcznego resetu nastawy czasu T1 i T2, zakres: 0,01s...999,99h, 7 podzakresów |
|
|
|
| Zakres wskazań: | -99999...999998 + kropka dziesiętna, mnożnik/dzielnik, offset |
| Kierunek zliczania: | postępowy (od zera do nastawy) rewersyjny (od nastawy do zera) |
| Komunikacja: | interfejs RS-232 (standard), RS-485 (opcja), protokół ModBus-RTU zewnętrzny konwerter ECNV RS485/ETHERNET (opcja) |
| Wyświetlacz: | podwójny LED, 6 cyfry o wysokości 8mm |
| Stopień ochrony: | IP65 |
| Zasilanie: | 100..240V AC lub 24V AC/DC, pobór mocy 6VA |
| Wbudowany zasilacz: | 12V DC/50mA do zasilania czujników na obiekcie |
| Warunki pracy: | 0...50°C; 0...90%RH (bez kondensacji) |
| Montaż: | w otworze o wymiarach 46x46 mm |
