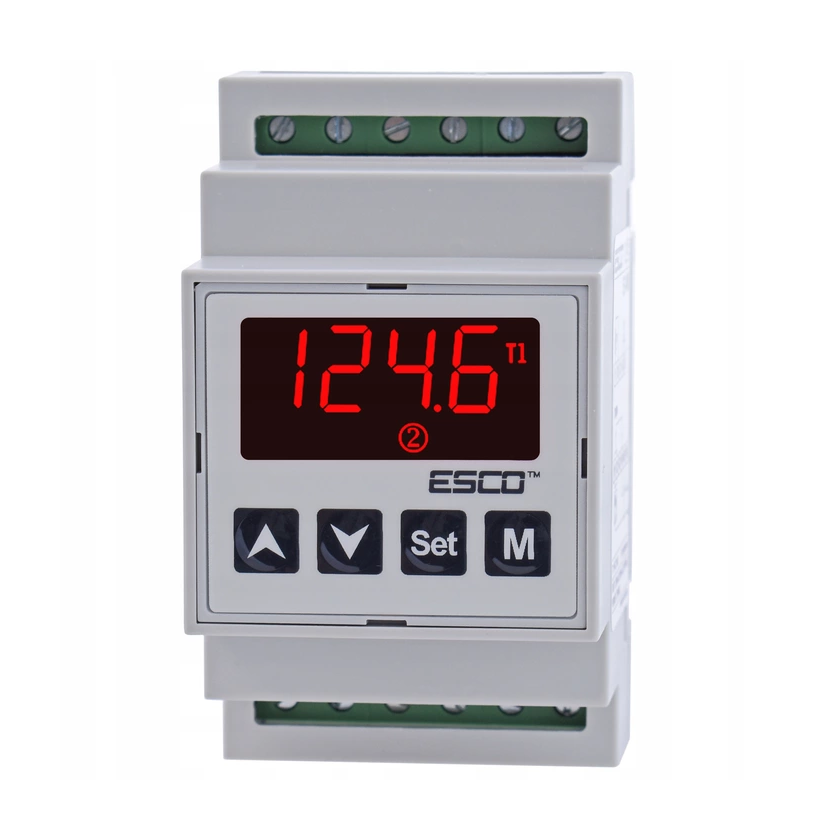

Regulator temperatury na szynę DIN, uniwersalny z funkcją grzanie/chłodzenie i alarmem MIN i MAX, NO: ES10D
Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe dużej mocy 20A (maksymalne obciążenie rezystancyjne 4500W/20A/230~). Tryb pracy: "grzanie" lub "chłodzenie" ustawia się w menu.
Montaż w rozdzielni elektrycznej na szynę DIN TH-35.
- Zakres pomiarowy -50,0...+150,0°C
- Pomiar i nastawa z dokładnością 0,1°C
- Dokładność regulacji temperatury (histereza) ustawiana od 0,1°C do 20,0°C

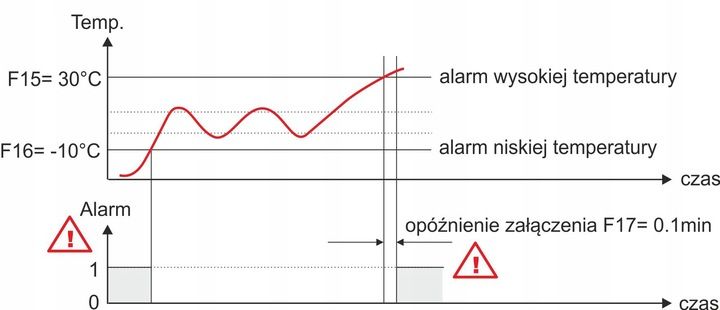

- Dwa ALARMY temperatury MAX i MIN (sygnalizacja dźwiękowa)
- Czujnik temperatury ze stali nierdzewnej GRATIS
- Wyjście dużej mocy 4,5kW/20A/230V
- Atrakcyjny wyświetlacz z graficznymi ikonami
- Pamięć nastaw i ustawień po zaniku zasilania
Regulacja.

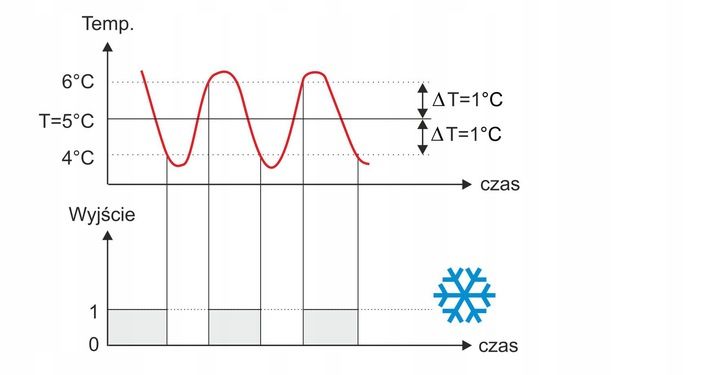

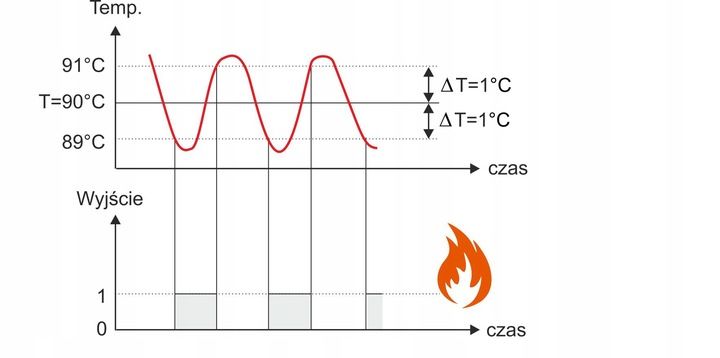

Regulator służy do utrzymywanie temperatury T z zadaną histerezą T w urządzeniach chłodniczych lub grzewczych. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury.

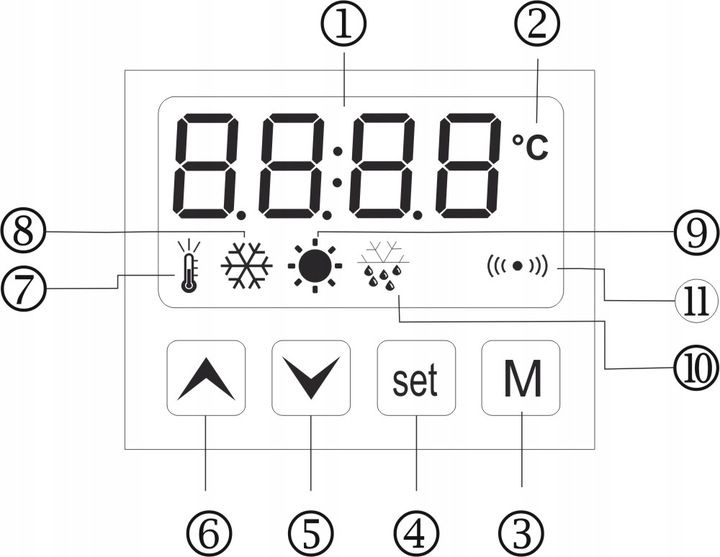

Opis panelu przedniego.
- Wyświetlacz temperatury
- Wskaźnik jednostki temperatury
- Wejście do menu parametrów konfiguracyjnych
- Przycisk nastawy temperatury
- Przycisk zmniejszający wartość
- Przycisk zwiększający wartość
- Sygnalizacja nastawy temperatury
- Sygnalizacja wyjścia chłodzenia
- Sygnalizacja wyjścia grzania
- Sygnalizacja procesu odszraniania
- Sygnalizacja stanów alarmowych

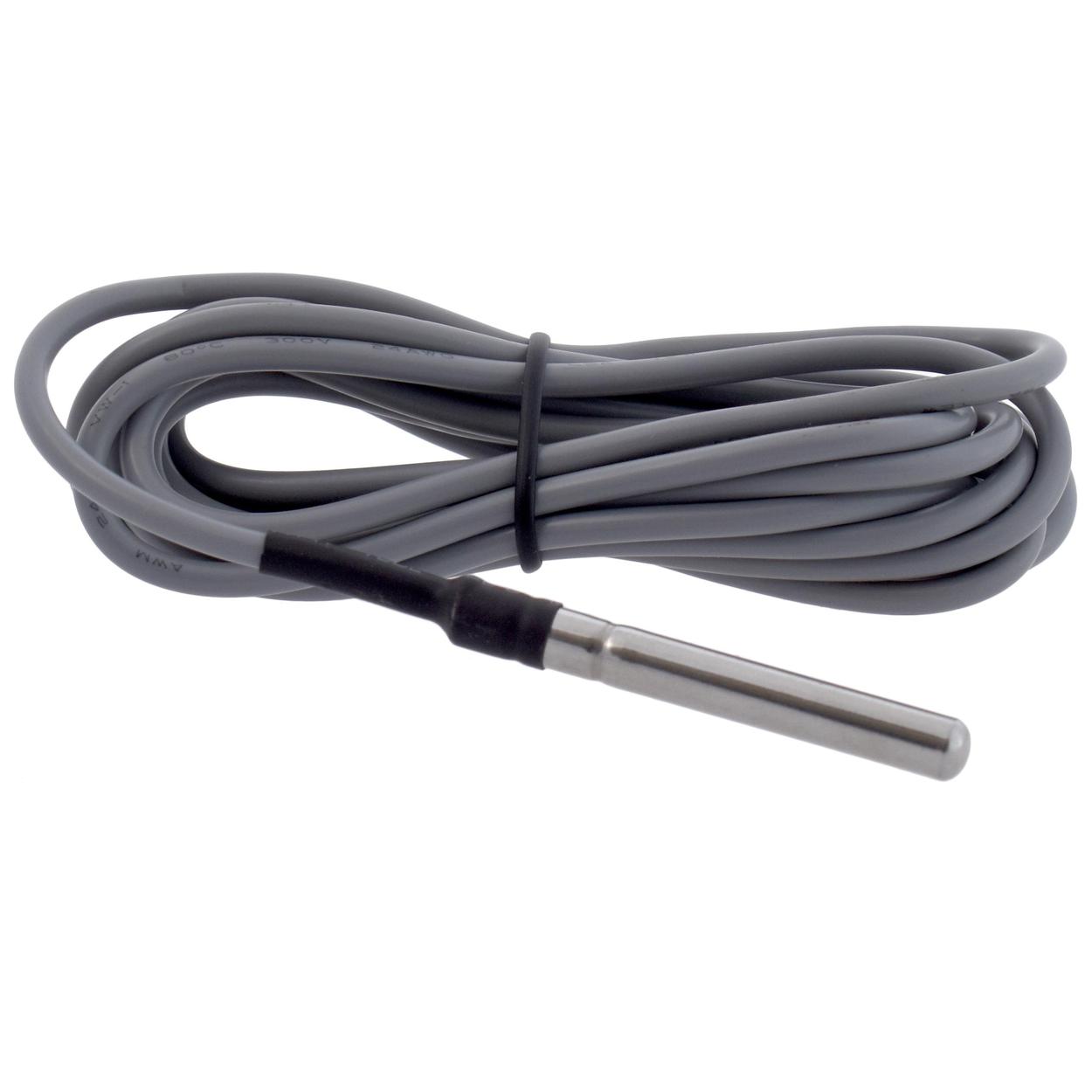

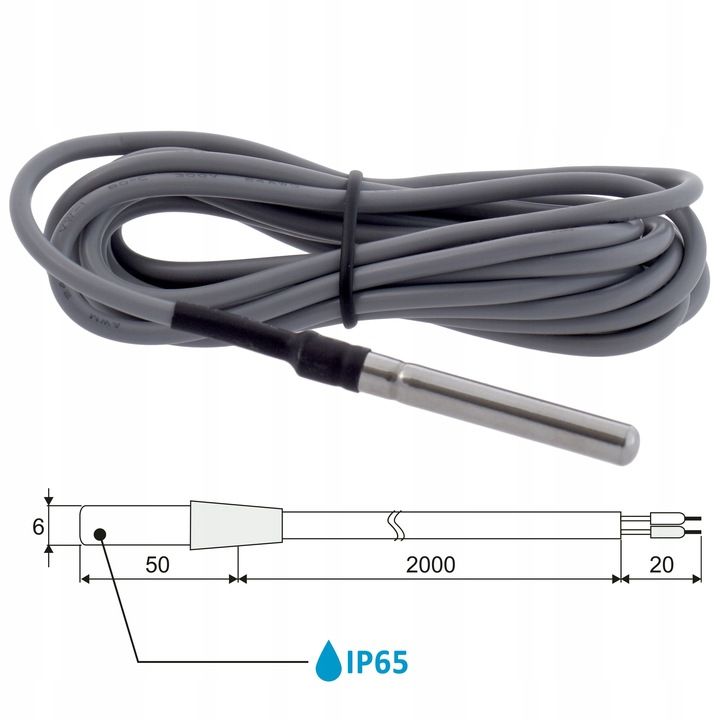

Czujnik w zestawie GRATIS
Wykonany ze stali nierdzewnej w klasie szczelności IP67 (wodoodporny).
Przewód o długości 200cm, który w miarę potrzeb można przedłużać przewodem elektrycznym (najlepiej linka, dwużyłowy, 1,5mm) nawet do 80 metrów.
Dane techniczne

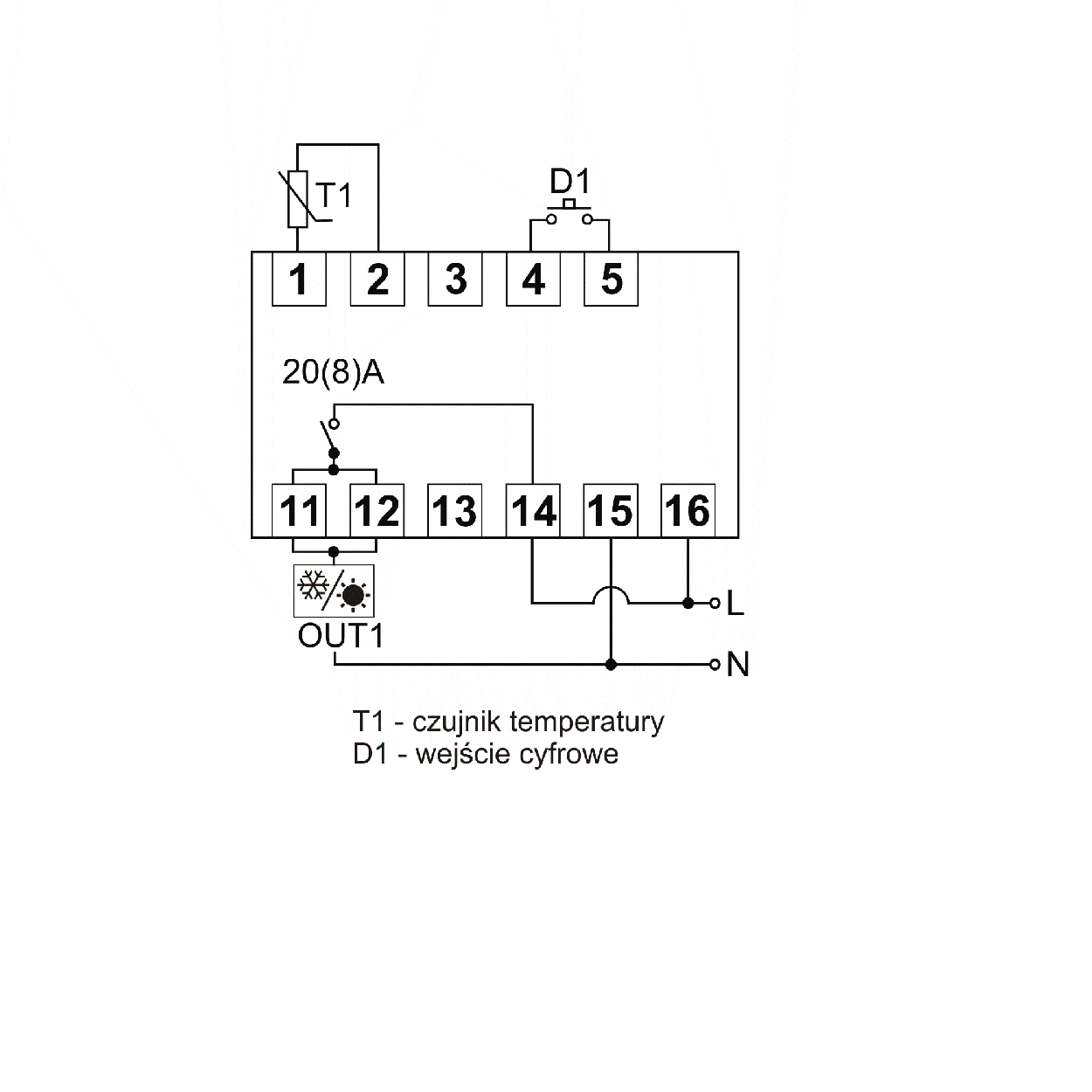

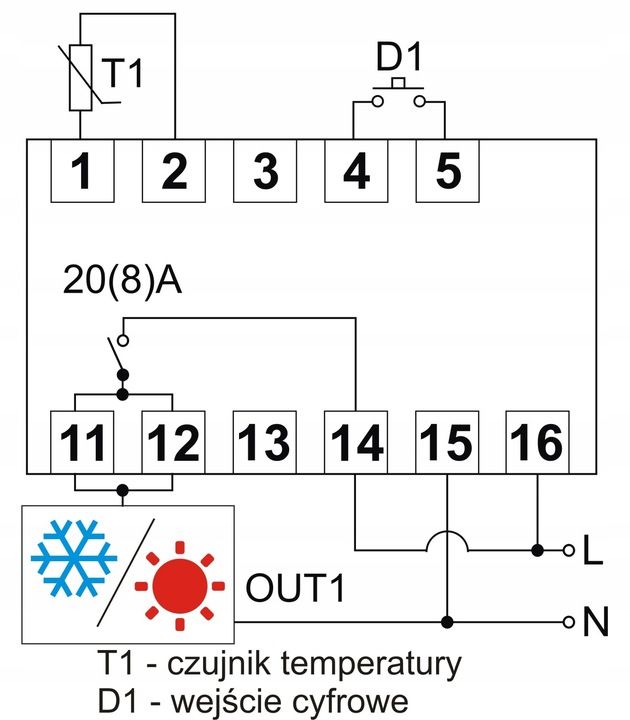

| Wejście: | czujnik temperatury NTC 5kOhm przy 25°C wejście cyfrowe, alarmowe |
| Zakres pomiarowy: | -50...+150°C |
| Dokładność pomiaru: | +/- 0,5°C |
| Okres próbkowania: | 330 ms |
| Rozdzielczość wskazań: | 0,1°C w całym zakresie |
| Rozdzielczość nastawy: | 0,1°C w całym zakresie |
| Wyświetlacz: | LED, 4 cyfry o wysokości 11mm z ikonami graficznymi |
| Metoda regulacji: | ON-OFF z histerezą |
| Dokładność regulacji: | ustawiana w zakresie 0,1 ... 20,0°C |
| Wyjście regulacyjne: | przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli |
| Funkcje dodatkowe: | - alarm temperatury MIN i MAX - dźwiękowa sygnalizacja alarmu temperatury i awarii czujnika - funkcja SMART - odszranianie dla aplikacji chłodniczych |
| Montaż: | szyna DIN TH-35 |
| Stopień i klasa ochrony: | IP20 / II |
| Zasilanie: | 230VAC +/- 15% lub 12VAC / DC lub 24AC / DC |
| Pobór mocy: | max. 3 VA |
| Warunki pracy: | -5 ... 60°C; 0 ... 85% RH (bez kondensacji) |
| Warunki składowania: | -40 ... 85°C; 0 ... 85% RH (bez kondensacji) |
