Zestaw STEROWNIK DO INSTALACJI FOTOWOLTAICZNYCH

☀️☀️☀️

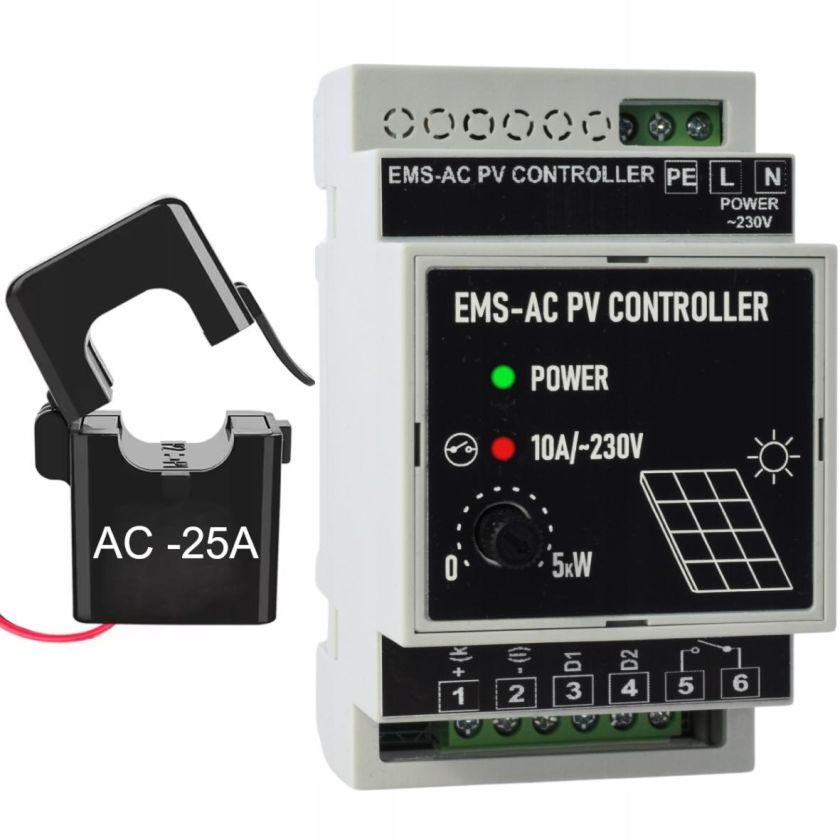

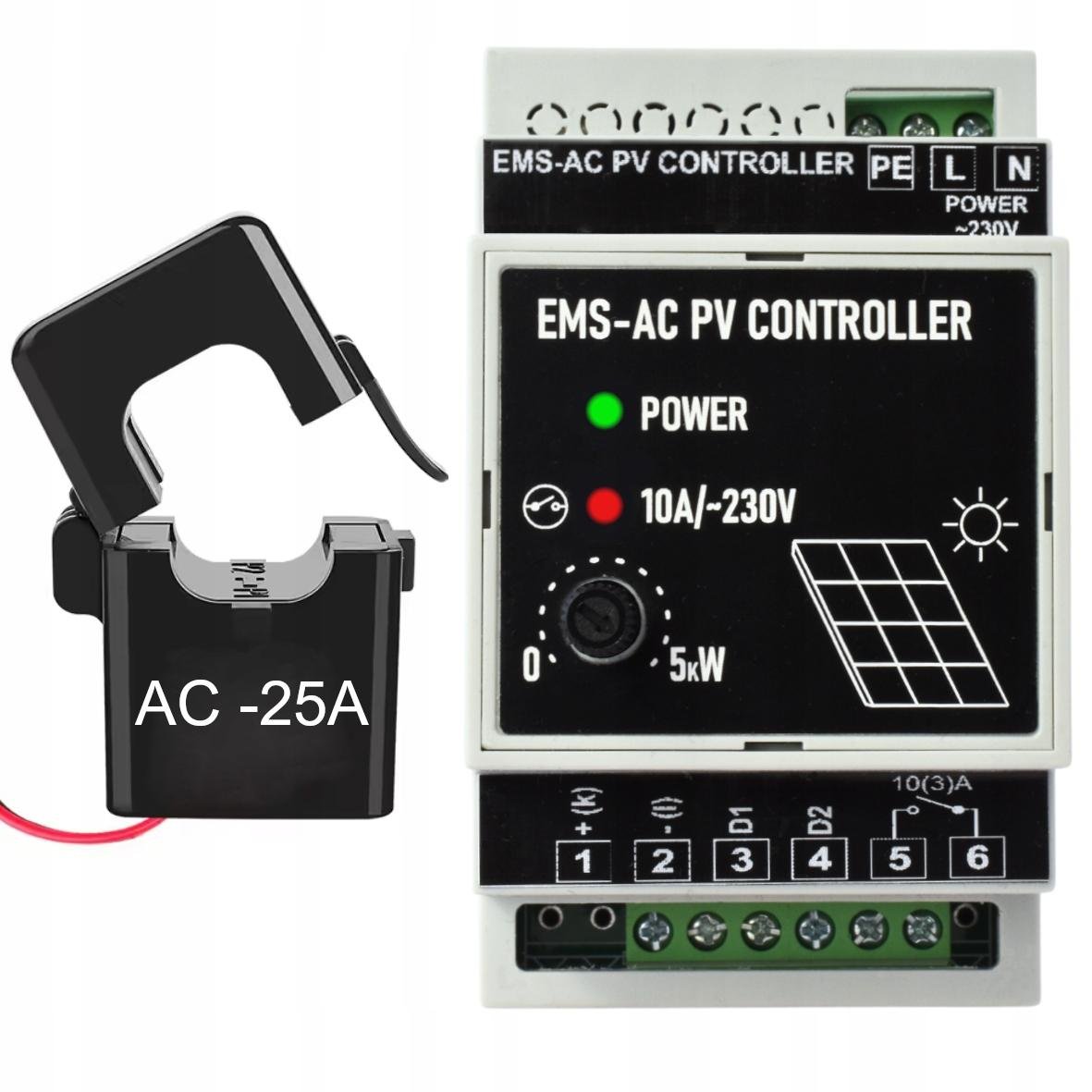

EMS-3-AC PV CONTROLER + przekładnik do pomiaru prądu AC, NO: ZESTAW EMS-3-AC

Sterownik EMS-3-AC przeznaczony jest do automatycznego sterowania urządzeniami elektrycznymi po przekroczeniu ustawionego progu produkcji prądu przez falownik. Idealnie nadaje się do kompensowania produkcji z PV np. do grzania wody.

Wyposażony jest w:

• Przekładnik do pomiaru prądu, który wystarczy zapiąć na przewodzie idącym od Falownika do instalacji elektrycznej w dowolnym miejscu - bez potrzeby rozpinania instalacji
• Styk beznapięciowy [NO] do bezpośredniego sterowania np grzałką CWU lub innym urządzeniem
• Diody sygnalizujące zasilanie regulatora oraz załączenie wyjścia regulacyjnego;
• Potencjometr do ustawienia poziomu załączenia wyjścia

Cechy:

• Łatwy montaż - wystarczy zamknąć przekładnik na kablu
• Łatwe ustawianie progu załączenia wyjścia - powyżej zadanej produkcji

Masz instalację fotowoltaiczną? To idealne urządzenie dla ciebie, przestań oddawać prąd za darmo do elektrowni, zacznij zużywać swój prąd.

Dane techniczne:

• Zasilanie regulatora: 230V~ ±15%
• Wyjście regulacyjne beznapięciowe: przekaźnik max. 10A/~250V (2500W)
• Montaż: Szyna DIN TH-35
• Wymiary (dł. x szer. x wys.): 89,5 x 50(3 moduły) x 65 mm

Regulator może sterować urządzeniami trójfazowymi po dołożeniu stycznika trójfazowego.

Przykład zastosowania:

Jeżeli falownik jest jednofazowy i odbiornik jest jednofazowy wystarczy usunąć zworkę z zacisku D1 i potencjometrem ustawić moc odbiornika. Sterownik po zmierzeniu produkcji powyżej ustawionej mocy załączy grzałkę i wyłączy jeżeli produkcja spadnie.

Jeżeli falownik jest trójfazowy i odbiornik jest jednofazowy, wystarczy potencjometrem ustawić moc odbiornika (zazwyczaj grzałki) np.. 2kW. Sterownik po zmierzeniu produkcji powyżej ustawionej mocy załączy grzałkę i wyłączy jeżeli produkcja spadnie.

Jeżeli falownik jest trójfazowy i odbiornik jest trójfazowy, wystarczy usunąć zworkę z zacisku D1 i potencjometrem ustawić moc odbiornika podzieloną przez 3. Sterownik po zmierzeniu produkcji powyżej ustawionej mocy załączy grzałkę i wyłączy jeżeli produkcja spadnie.

Poniżej przedstawiono tabelę przykładowych instalacji:

Falownik        Grzałka                   Nastawa        Zworka

1 fazowy        1 fazowa 1,5 kW     1,5 kW           BRAK

1 fazowy        1 fazowa 2,5 kW     2,5 kW           BRAK

3 fazowy        1 fazowa 2,5 kW     2,5 kW           2 na D1

3 fazowy        1 fazowa 3 kW        3 kW              2 na D1

3 fazowy        3 fazowa 6 kW        2 kW              BRAK

3 fazowy        3 fazowa 10 kW      3,33 kW         BRAK
